多鱼眼相机系统被广泛应用于移动机器人和数据采集平台，但其标定至今仍是工程难题：随着相机数量增多、视场角变大，标定成功率大幅下降。现有方法普遍认为，失败的根源在于边缘区域角点检测不足或图像平面分布不均，并在此基础上不断改进求解器和检测器。
港科大沈劭劼团队换了一个思路——先做"刑侦"再开药方。他们通过系统性的失效分析，证明上述两个流行假说均非主因，真正的罪魁祸首是内参初始化阶段的病态问题：当观测点的径向跨度不足时，焦距参数与投影形状参数高度耦合，优化器无法将两者区分开来。
基于这一分析，他们提出 CO-Calib——一个即插即用的标定数据构建框架，无需修改任何现有标定工具的优化后端，仅通过改善"喂给求解器的数据"，就将综合标定成功率从 **68.1% 提升至 99.3%**，并在六目全景相机上实现了 Kalibr 0/10 到 CO-Calib 10/10 的逆转。
论文信息
标题：Observation Quality Matters: Robust Multi-Fisheye Calibration via Failure-Oriented Analysis
作者： Peize Liu, Zhe Tong, Chen Feng（通讯作者）, Shaojie Shen
机构： 香港科技大学
论文链接：https://arxiv.org/pdf/2607.05777
代码（即将开源）：https://github.com/HKUST-Aerial-Robotics/CO-Calib
导读
多鱼眼相机系统的可靠标定，随着相机架构规模增大、相机排列方式多样化以及视场角的增大，面临越来越大的挑战。现有流水线可以联合优化内参、外参和目标位姿，但其成功与否仍高度依赖于经验性的采集规则以及供给求解器的观测质量。本文通过失效导向分析来研究这一依赖关系。我们发现，标定失败不能仅凭检测器召回率损失或图像平面分布不均衡来解释。相反，主导性失败因素在于内参初始化阶段：径向跨度有限的观测会将焦距尺度与鱼眼投影形状参数耦合在一起，产生病态的线性化更新。基于这一洞察，我们提出 CO-Calib，一个即插即用的标定数据构建框架，将鲁棒的基于学习的目标检测器与错误分析导向的帧选择器相结合。CO-Calib 在不改变现有标定工作流或优化后端的前提下，构建利于初始化的锚点帧、共视多相机约束以及覆盖补全帧。在合成与真实多鱼眼系统上的大量实验表明，CO-Calib 将总体成功率从 68.1% 提升至 99.3%，提高了外参精度，并增强了真实世界的标定稳定性。源代码将在 https://github.com/HKUST-Aerial-Robotics/CO-Calib 公开发布。
引言
配备大视场角（FoV）鱼眼镜头的多鱼眼相机系统被广泛应用于移动机器人和数据采集平台，可提升状态估计、深度预测等感知任务的性能。然而，此类系统的鲁棒标定至今仍然颇具挑战：随着相机数量、空间排布方式以及覆盖视场角的增大，底层的捆绑调整（BA）问题规模越来越大，耦合也越来越紧密。与此同时，精确标定要求在更宽广、畸变更严重的图像域上获得可靠观测，使得优化对供给求解器的观测质量与分布愈发敏感。
这种对观测的敏感性在工业流程中尤为突出。不同的相机架构往往需要定制化的采集流程，规定采集轨迹、各相机的采样要求，有时甚至需要专用标定目标（如三维或球形图案）。因此，流程中看似微小的改变，就可能导致明显不同的结果乃至标定失败，带来反复的工程投入以及跨平台鲁棒性不足的问题。
现有多鱼眼标定方法（如 Kalibr）通常遵循典型流水线，依次初始化并精化相机内参、各视角目标位姿以及相机间外参。后续研究从不同角度改进标定效果，例如在严重畸变下增强内参估计、通过更丰富的标定目标强化几何约束。这些工作共同揭示：标定性能不仅取决于非线性 BA 求解器本身，更关键地依赖于求解器所依据的观测。然而，观测质量至今仍以隐式和经验性的方式处理。一个根本性问题至今尚未得到充分解答：在什么样的观测条件下，多鱼眼标定问题才能变得条件良好、便于优化？
为回答这一问题，本文对现有标定流水线进行了系统性的失效导向分析，并识别出一个核心发现：标定失败并非仅由检测器召回率或图像平面分布决定。决定性因素在于观测能否使内参初始化保持良好条件。在多鱼眼标定中，径向跨度有限的观测会将焦距尺度与鱼眼投影形状参数耦合，产生不稳定的线性化更新。这正是"观测质量至关重要"的含义：有用的观测必须提供可分离的参数更新方向，而不仅仅是更多检测到的目标点或更均匀的图像平面覆盖。
基于此分析，本文提出了一种简洁而有原则的解决方案，通过显式改善整个标定过程中的观测质量来解决上述问题。借助神经网络强大的函数近似能力，本文设计了一个基于学习的标定目标检测器，能够在严重畸变和外观变化下实现精确鲁棒的检测。本文进一步设计了一个错误分析导向的帧选择器，将检测到的观测组织成利于初始化的序列。该选择器首先选取覆盖范围广的锚点帧以稳定内参初始化，然后保留高质量的共视多相机约束，最后填充剩余约束较弱的图像区域以供精化。本研究并不重新设计现有标定流水线，而是从分析驱动的视角出发，理解多鱼眼标定失败的原因以及观测属性如何影响优化行为，从而得到一种即插即用的方法，大幅提升鲁棒性。
在合成与真实多鱼眼系统上的实验表明，所提出的分析导向策略显著提升了标定成功率和精度。在合成基准上，所提方法将整体成功率从 68.1% 提升至 99.3%，同时改善了外参标定精度，在大视场角配置下尤为明显。在真实数据集上，该方法在不同双目配置下均实现了鲁棒性能，并在挑战性的六目鱼眼系统上显著提升了标定稳定性。
本文的主要贡献如下：
对多鱼眼标定进行了失效导向分析，表明初始化失败不能仅由检测召回率或图像平面分布解释，而与参数可分离性不足导致的内参更新病态强相关。 将焦距-投影耦合确定为鱼眼初始化中一种关键的观测依赖失败机制，并证明宽径向覆盖的观测对于将焦距尺度与投影形状参数分离至关重要。 提出 CO-Calib，一个即插即用的标定数据构建框架，将鲁棒的基于学习的目标检测器与错误分析导向的帧选择器相结合，提供可靠检测、稳定初始化锚点、共视多相机约束以及精化的覆盖补全。 在受控合成与真实多鱼眼系统上验证了所提出的分析与框架，相比现有流水线展现出更高的标定鲁棒性和精度。
效果展示
给标定算法喂真值，成功率反而暴跌14%——这个反直觉实验直接打翻了行业对鱼眼标定失败原因的既有认知。在仿真环境中，团队直接将上帝视角的真值角点喂给 Kalibr，结果总成功率从 68.1% 反而跌到了 53.7%。
标定失败几乎 100% 集中在内参初始化阶段，且随视场角增大急剧恶化：240° 视场下最差配置失败率高达 88%。
统计检验证明，成功与失败的标定序列在观测数量与空间分布上几乎没有差异，与随机分组相比最大偏差仅 0.13 个百分点，彻底排除了"分布不均"的嫌疑。
条件数分析则明确锁定真凶：所有失败案例的条件数曲线全程显著高于成功案例，说明失败来自参数方向无法分离的病态初始化。
焦距-投影耦合实验进一步验证：在 Omni/UCM、EUCM、Double-Sphere 三大模型上，仅覆盖中心（C）、中环（M）、边缘（E）窄带的观测耦合指数均爆表，唯有完整径向覆盖（R）的观测耦合最低。
CO-Calib 的学习型检测器在 240° 视场下将召回率从几何法的 68.38% 提升至 92.63%，定位误差同步降低。
三阶段帧选择器按锚点帧、共视帧、单目补全帧的顺序组织观测，确保求解器从初始化起就获得参数可分离的高质量序列。

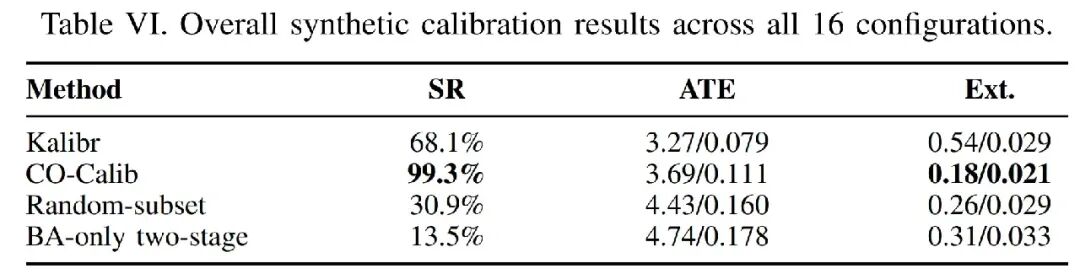

综合 16 种配置，CO-Calib 将成功率从 68.1% 提升至 99.3%，外参平移误差从 0.54mm 降至 0.18mm，旋转误差从 0.029° 降至 0.021°。
真实六目全景鱼眼系统上，Kalibr 10 组全灭，CO-Calib 10 组全胜，平移标准差 0.97mm，旋转标准差 0.048°。
方法
失效机制分析
多鱼眼标定被建模为对相机内参、外参和标定板位姿的联合非线性最小二乘优化，由 Kalibr 等工具按"内参初始化 → 内参精化 → 联合全标定"三阶段求解。
团队在 4 种双目夹角（0°/60°/90°/120°）× 4 档视场角（180°/200°/220°/240°）共 16 种配置上各生成 100 组标定序列，系统性排查三个假说：
假说一：边缘角点检测不足。 用真值角点替换检测结果后，成功率不升反降（68.1% → 53.7%），假说一证伪。
假说二：图像平面分布不均。 统计成功/失败组的点数差异 和空间分布距离 ，与随机打乱标签的基准 对比， 最大仅 0.13 个百分点，假说二证伪。
假说三：内参初始化病态。 对初始化过程逐帧计算 Schur 补消元后相机参数信息块的条件数（），失败案例全程显著高于成功案例，假说三成立。
病态根源： 鱼眼投影在局部可写为 ，其中焦距 与投影形状参数 均作用于像点的径向坐标。当观测仅覆盖图像的一个窄径向带时，两者的雅可比方向高度线性相关，优化器无法将其区分，产生病态更新。只有观测覆盖从图像中心到边缘的完整径向范围，才能将两组参数有效解耦。
CO-Calib 框架
CO-Calib 不修改相机模型或 BA 后端，仅通过改善供给求解器的观测来稳定多鱼眼标定，包含两个组件。
组件一：基于学习的标定目标检测器。 采用在线物理仿真数据生成流水线训练，每次迭代随机采样相机内参与标定板位姿，物理一致地渲染成像并合成背景，同步生成角点真值与可见性/可学习性/置信度标签。网络为 U-Net 多尺度编码器 + 浅层细节分支，输出粗预测→更新→精修三级级联结果，支持多任务监督。
组件二：覆盖与可观测性感知帧选择器。 用两个指标评估每帧：
投影各向同性得分 ：单应矩阵局部雅可比的最小/最大奇异值比，高分表示标定板姿态不退化； 定向径向跨度得分 ：角点在主径向方向上覆盖的直径归一化跨度，直接量化参数解耦能力。
帧选择按三阶段组织：①锚点帧：两项得分均达标，专用于内参初始化；②共视帧：多相机同时刻均达标，提供外参估计的跨相机约束；③单目补全帧：低门槛帧补充局部观测空白，仅用于后期精化。
总结与未来工作
本文通过失效导向分析揭示：多鱼眼标定失败的主因既非检测器召回率损失，也非图像平面分布不均，而是内参初始化阶段因观测径向跨度不足导致的焦距-投影耦合病态问题。基于这一分析，CO-Calib 通过学习型检测器与三阶段帧选择器的组合，在不触碰优化后端的前提下，将合成基准成功率从 68.1% 提升至 99.3%，并在真实六目鱼眼系统上实现了 Kalibr 全灭、CO-Calib 全胜的对比结果。
未来工作将探索降低对标定参数先验的依赖、引入更多真实世界数据，以及扩展至更复杂的多传感器标定场景。
对更多实验结果和文章细节感兴趣的读者，可以阅读一下论文原文。
