充电头网近期了解到，东科半导体推出DK8020AP合封氮化镓电源管理芯片。

该芯片面向20W功率段，将准谐振反激控制器、驱动电路与700V GaN HEMT合封于单颗芯片中，可减少外围器件数量，简化电源设计，适用于快充充电器、小型适配器及辅助电源等应用。

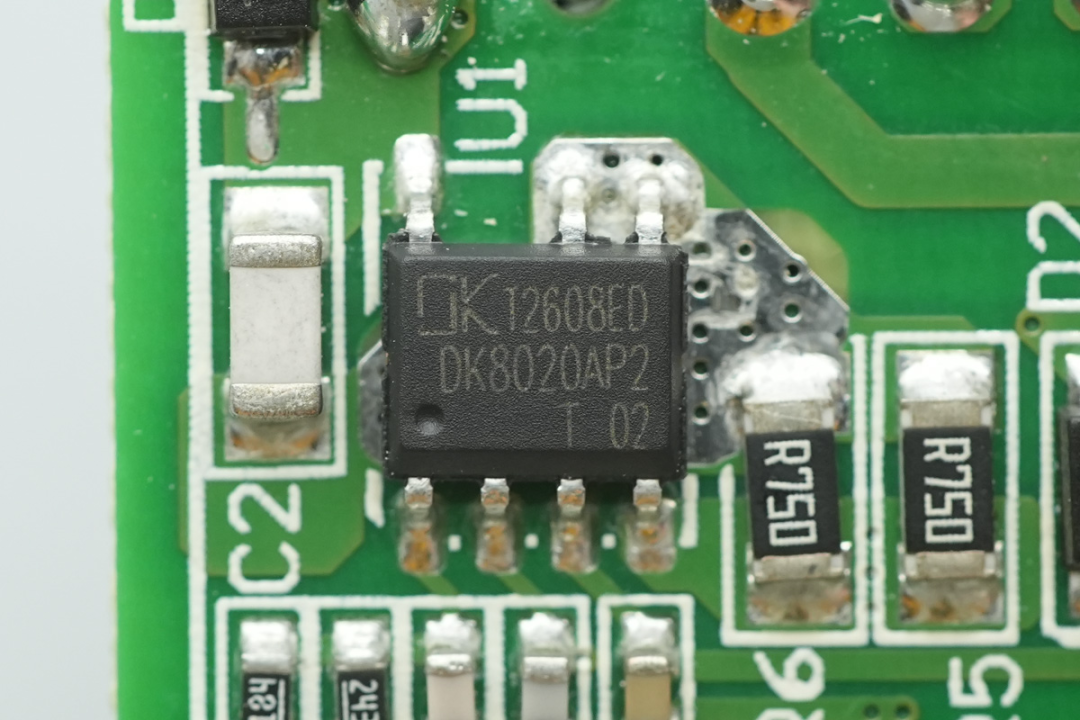

东科半导体DK8020AP合封氮化镓芯片

东科半导体DK8020AP是一款电流模式准谐振反激控制AC-DC功率开关芯片，内部集成700V GaN HEMT、控制电路和驱动电路。

DK8020AP属于反激式合封氮化镓芯片，可将传统方案中的控制器、驱动器和氮化镓功率器件整合到一颗芯片中，降低外围电路复杂度及系统设计成本。

DK8020AP支持85-264Vac宽范围输入，输出功率为20W，采用ESOP-7封装。其内部700V GaN HEMT连续漏极电流为1.6A，典型导通电阻为1.2Ω，可满足20W快充及适配器产品的功率转换需求。

在工作过程中，DK8020AP通过辅助绕组检测变压器退磁状态，并在GaN HEMT漏极电压振荡至谷底时开启功率管，从而降低开通损耗并改善电磁干扰。芯片最高支持200kHz开关频率，并集成谷底检测、谷底锁定、退磁检测和抖频等功能，有助于兼顾转换效率、输出纹波及EMI表现。

针对轻载及空载工况，DK8020AP支持变频和间歇工作模式，待机功耗低于50mW。同时，芯片将最低工作频率钳位在25kHz以上，可减少电源进入可闻噪声频段的情况，改善轻载效率和使用体验。

DK8020AP还内置高低压输入功率补偿电路，可减小不同输入电压对最大输出功率的影响，使产品在高、低压电网下保持相对一致的输出能力。

该芯片支持输出过压、输出过流、过载、短路、开环、VCC过欠压、输入过欠压及过温保护，为电源系统稳定运行提供保障。

充电头网总结

东科半导体DK8020AP将准谐振反激控制、驱动电路与700V GaN HEMT集成在一颗芯片内，进一步简化了20W电源的外围设计。配合谷底开通、谷底锁定、抖频和轻载控制等功能，可用于20W快充充电器、小型适配器及墙壁快充面板等产品。

目前，DK8020AP已经在终端产品中实现应用。充电头网拆解FDD国际电工20W拉拉线氮化镓快充86面板时发现，其开关电源初级采用东科DK8020AP，并搭配东科同步整流芯片组成高集成电源方案。
