台积电的2纳米节点——业内称之为N2——已成为整个2026年AI硬件周期的关键转折点，而不再只是路线图上的承诺。N2已进入大规模量产阶段，是台积电首个全栅极环绕式设计，全球各大AI加速器团队正争相争夺其晶圆配额。但2026年并非仅由一家公司主导。三星终于实现了具有竞争力的2纳米制成良率，英特尔则已推出搭载背面供电的18A硅芯片，而台积电的N2尚不具备该功能。此外，韩国于6月29日宣布，将投入约5760亿美元，支持以三星和SK海力士为核心的全国AI与芯片发展计划。这些举措正在实时重塑AI芯片供应链格局。本文将解读2纳米节点的实际现状、各企业在此领域中的领先程度，以及此芯片采购对相关公司的深远影响。

本文涵盖内容：N2工艺的变化及其实际良率情况，环绕栅极和背面供电技术如何真正改变晶体管性能，台积电、三星与英特尔三大代工厂的竞争格局，HBM4的作用，韩国大规模投资计划，以及可能令各方措手不及的权衡取舍问题。

背景与现状

二十年来，逻辑芯片的前沿一直由一种晶体管架构定义：即2011年左右引入的22纳米FinFET。从16纳米到3纳米的每个制程节点，都是这一构想的变体——即一根垂直的硅片，其三个侧面被栅极覆盖。FinFET表现出极强的适应性，但到了3纳米，静电空间已经不足了。随着栅极长度不断缩小，栅极无法再完全关闭沟道，漏电流随之上升，传统的摩尔定律优势——每一代更小、更快、更省电——开始逐渐失效。

2纳米制程是业界的应对之策，其核心变革在于架构层面，而不仅仅是尺寸上的缩小。在2纳米节点，三大领先代工厂都将转向全环绕栅极（GAA）纳米晶体管，即栅极从四个方向而非三个方向环绕沟道。这一变化重拾了FinFET逐渐丧失的静电控制能力，并为后续一到两代工艺缩放争取了空间。因此，理解2纳米制程的关键在于理解GAA——在此节点上，物理特性的重要性超过了过去十五年中任何其他制程节点。

这为何对AI尤为重要？因为AI的训练和推理本质上是受功耗和带宽限制的问题。大型云服务商采购数以万计的加速器时，更关注的是机架级每瓦性能，而非峰值时钟频率——因为每一百分点的能效提升都会在电费和散热预算上产生累积效应。GAA节点正是在功耗维度实现了其主要优势，因此2nm工艺的推进与AI资本支出的激增，实际上是同一事件从两个不同角度的体现。同样的经济驱动力也推动了专用推理芯片的发展——dMatrix Corsair的推理分析表明，专用设计正不断追求通用GPU无法企及的能效水平。台积电于2025年底进入N2节点的量产阶段，根据其自身披露的信息，该节点进展顺利且良率良好——本文接下来将对此说法进行深入检验。

2026年有哪些变化

N2 已进入大规模量产并加速推进。台积电的N2 制程于2025 年第四季度从风险生产正式转入高量产出（HVM）阶段，目前正积极扩产至2026 年，以满足智能手机（苹果）以及HPC或AI客户的需求。截至2026年初的行业报告显示，N2 的初期良率约为65% 至75%（此为估算值，并非台积电官方数据），对于首次全面转向全新晶体管架构的制程而言，这一表现尤为强劲。市场关注焦点已从“能否成功”转向“产能是否足够”，第三方报告指出，N2 晶圆产量全年大幅攀升，以追赶超过供应水平的旺盛需求。

韩国投入了5760亿美元。2026年6月29日，李在明总统政府公布了总额超过5760亿美元的AI和芯片重大项目，由三星电子和SK海力士牵头，两家公司共同承诺出资约80万亿韩元（约合5180亿美元），在韩国西南部建设新的晶圆制造基地。这是一场国家级的存储器与AI芯片产业豪赌，直接置身于代工竞争的核心地带——其影响将在下文进一步阐述。

英特尔18A和三星SF2是真实存在的技术，而非概念演示。英特尔的18A工艺将RibbonFET（其GAA实现方式）与PowerVia背面供电技术结合，已于2026年初左右进入大规模量产阶段，目前正支撑已出货的“Panther Lake”客户端处理器，并具备代工扩展的雄心。与此同时，三星在2026年初报告了第二代2nm变体（SF2P）达到70%良率的重要里程碑，这是继初期SF2表现不佳后，其首个真正具备竞争力的2nm节点。

HBM4已到来。这款为AI加速器提供支持的内存于2026年进入大规模生产阶段，SK海力士、三星和美光均在竞相完成HBM4堆栈的认证工作——据报道，其每引脚速度已突破11 Gbps，以满足英伟达为其Rubin系列设定的技术规格。HBM4是AI芯片故事的另一半，其供应竞争之激烈，堪比先进逻辑芯片领域。

走进2nm：GAA Nanosheets与背面供电

2纳米工艺的首要变化是从FinFET转向GAA nanosheet晶体管，其中栅极在通道的四个侧面都进行包裹，以实现更紧密的控制和更低的漏电。背面供电是另一项独立创新，在台积电中将出现在A16节点，而非N2。混淆这两者，正是2纳米工艺中最常见的一个错误。

从fins到nanosheets：究竟发生了什么变化

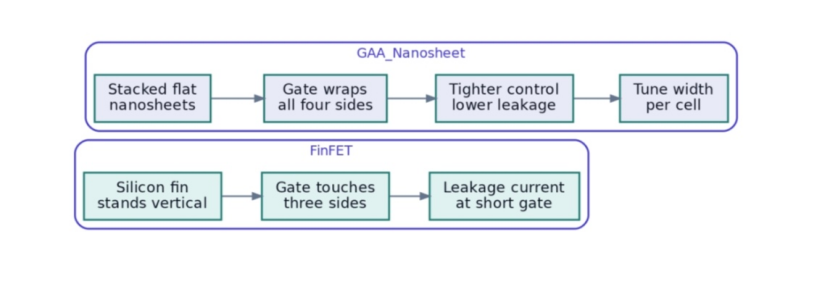

在FinFET中，导电沟道是一根细长的垂直硅fin，栅极环绕其三个侧面——顶部和两个侧面。fin片底部与衬底接触的部分未被栅极覆盖，这一无栅极区域在晶体管缩小时容易发生漏电。GAA通过将沟道侧向开启来解决这一问题。GAA器件并非采用单一垂直fin片，而是堆叠多个水平硅nanosheet，并在每层上全面生长栅极材料。这样一来，沟道在整个横截面上被四个方向完全包围。

这种全包裹结构具有两大优势。首先，它显著提升了静电控制能力：栅极可以完全开启或关闭沟道，从而降低亚阈值漏电，即使在极短栅长的情况下，晶体管也能保持清晰稳定的工作状态，而FinFET在此类情况下会存在漏电问题。其次，它使设计者能够以FinFET从未实现的方式调节驱动电流。FinFET的宽度是离散化的——通过增加整片fin来提升电流。而GAA纳米片的有效宽度则由其制作时的厚度决定，是一种连续可调的参数。设计者可以在同一片晶圆上，根据需要扩大纳米片以提升高性能单元的驱动电流，或缩小纳米片以提高低功耗单元的能效。这种灵活性正是GAA非常适合AI逻辑的原因之一，因为AI逻辑需要在同一芯片上同时集成高密度、低功耗的SRAM相邻逻辑和高速数据路径晶体管。

功耗、性能和面积——PPA

关于PPA的真实情况是，供应商所给出的数据始终针对特定的前代节点和特定的运行点，因此应将其视为方向性数据。台积电宣称其第一代GAA工艺在能效方面实现了显著提升——公开评论中提到，与上一代FinFET工艺相比，在相同功耗下性能提升了约15%（这是基于ISO功耗对比，且为厂商估算，而非独立验证数据），同时密度也有所提高。英特尔同样声称，其18A工艺相比Intel 3节点，每瓦性能最高可提升约15%，密度则高出约30%——这些数据同样是基于英特尔自身的基准，而非与台积电进行直接对比。

实际意义在于：GAA的升级在能效方面带来了相当于普通全节点水平的性能提升，主要集中在效率维度。这正是AI采购者所关注的核心价值。它并非任何指标的翻倍，任何宣称“翻倍”都应持怀疑态度。

背面供电：具体在哪个节点

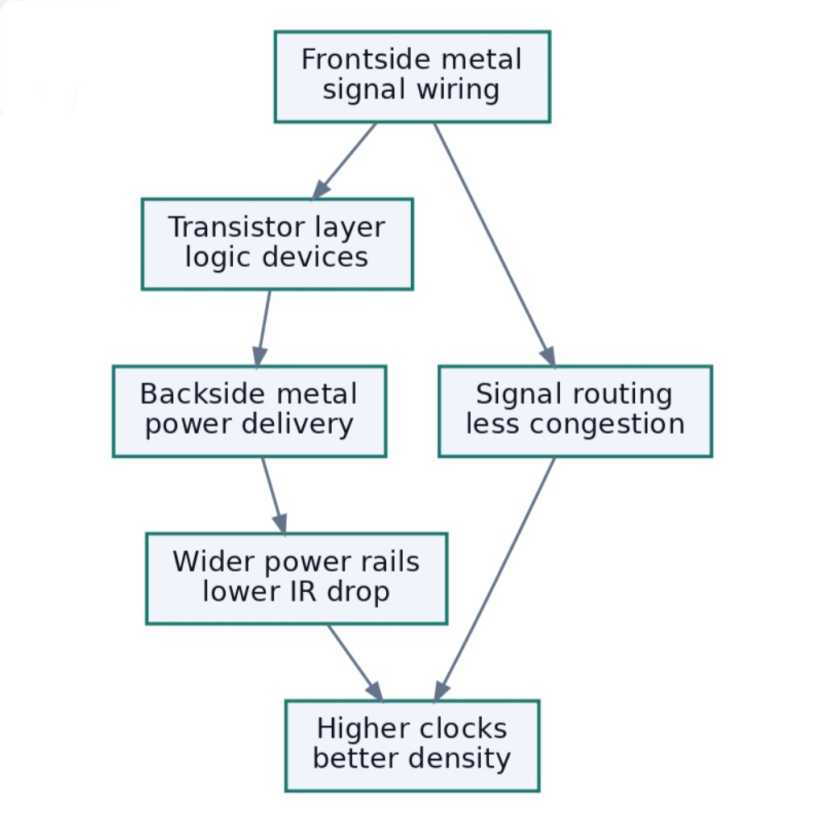

背面供电是这个时代另一项重要的物理变革，而精度至关重要。传统上，信号线和电源线都位于晶圆正面，位于晶体管上方，共享有限的金属层。而背面供电将电源网络移至晶圆背面，使正面金属得以释放用于信号布线，同时让电源线更宽，降低电阻并减少电压降。

值得注意的是：台积电的N2工艺并未包含背面供电。在台积电，背面供电仅适用于A16节点，该节点预计于2026年下半年投入量产——这已是N2之后的完整一代节点。相比之下，英特尔目前通过其PowerVia技术在18A工艺中已实现背面供电，这一方面实际上领先于台积电。三星则在其面向2027年推出的SF2Z版本中加入了背面供电功能，而其基础型号SF2和SF2P尚未配备。因此，到2026年，各公司的技术布局如下：英特尔已实现GAA工艺并具备大规模背面供电；台积电目前拥有GAA工艺，但背面供电尚需一个节点时间；三星已实现GAA工艺，但背面供电还需一年时间。

关键的战略细节在于，率先实现背面供电并不等于赢得比赛。背面供电增加了工艺复杂性、晶圆减薄步骤以及热管理挑战——热量现在必须通过高功率密度的背面进行散热。台积电将GAA（N2）与背面供电（A16）分离的决定，是刻意降低风险的举措：一次只改变一个困难环节。英特尔将两者整合到18A中，则属于风险更高的选择。究竟哪种策略更有效，将是今年真正悬而未决的问题之一。

竞争格局

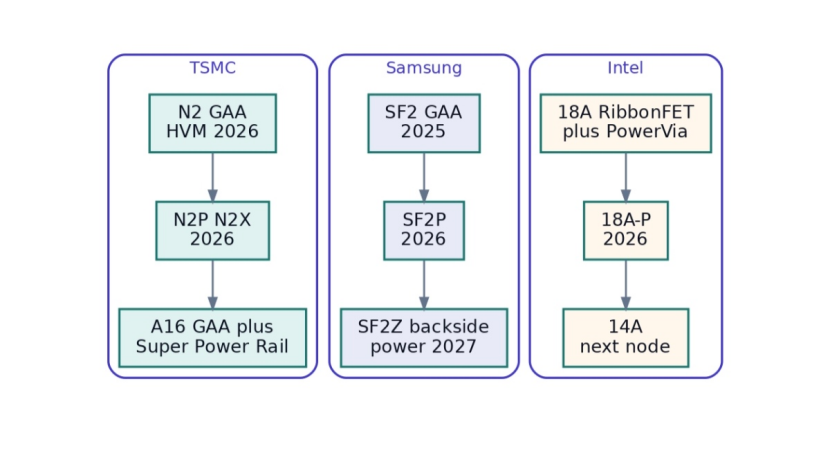

十年来首次，领先阵营真正呈现出三方激烈角逐的局面，而非台积电一家独大。要理解这一格局，就必须并列审视各公司的路线图，再看谁实际上购买晶圆。

台积电：面临巨大压力的行业龙头

台积电仍是任何旗舰AI或移动芯片制造商的首选。其N2生态系统——包括设计工具、IP库和封装技术——最为成熟，且按时交付良率的记录无与伦比。苹果一如既往地是N2的主要客户，而HPC和AI领域的企业也纷纷紧随其后。台积电的优势并非来自单一产品节点，而是源于客户对其能够实现产能扩张目标的信任。对于一家押注数十亿美元产品周期的企业而言，这种信任值得付出溢价。目前对台积电施加的压力主要来自产能和价格，而非信誉：N2需求远超供应，先进制程晶圆价格持续攀升，而这种定价能力正引发客户对“单源采购”模式的质疑。

三星：重返竞争舞台

三星的2纳米工艺正经历着持续的复苏。其第一代SF2在2025年之前一直面临良率问题，这助长了外界一种印象：三星已落后整整一个台阶。而2026年初公布的第二代SF2P良率达到约70%（这是三星公开的数据，需谨慎对待精确数值），成为首个有力证据，表明三星能够在2纳米GAA工艺上保持具有竞争力的良率水平。这一点至关重要，因为一旦有可信的第二来源出现在前沿领域，将彻底改变所有无晶圆厂客户（包括那些无法总是获得台积电产能分配的AI加速器初创企业）的谈判格局。三星计划于2027年推出的带背面供电的SF2Z节点，将成为观察其能否缩小甚至弥补差距的关键焦点。

英特尔：代工布局的博弈

2026年，英特尔18A节点最具战略意义，因为英特尔正试图同时实现两大目标：一方面作为产品公司，推出自家的CPU（如18A上的Panther Lake）；另一方面作为代工厂，向外部客户（包括政府和商业客户）出售18A产能。从技术角度看，18A是可信的——GAA工艺结合大规模量产中的背面供电，确实是一项重大成就，而PowerVia则让英特尔在背面供电领域拥有“我们率先实现”的正当理由。但关键问题在于，英特尔能否大规模赢得外部代工客户的青睐，这不仅需要优质的硅片，更需要可靠的PDK、完整的IP生态系统，以及推动客户产能扩张的运营纪律。这既是一项技术挑战，也是一项文化与执行层面的考验。而2026至2027年，将决定这一代工策略是否真正可行。

客户、封装和供应链

晶圆只是其中一环。现代AI加速器是一个系统：先进的逻辑芯片、堆叠的HBM内存，以及用于连接它们的先进封装技术（如CoWoS插件），这些组件共同构成整个系统。如果封装或内存出现瓶颈，那么全球最快的逻辑节点就会闲置。

这正是HBM4与韩国投资在晶圆代工领域交汇的节点。HBM4于2026年进入大规模量产，SK海力士、三星和美光正争夺NVIDIA Rubin的供应合同，推动每针速度突破11 Gbps。如今，内存带宽已成为影响AI性能的关键因素之一，甚至超过了逻辑处理能力——这一现象正促使整个行业转向截然不同的数据传输方式，包括在硅光子学专题中介绍的光互连技术。与此同时，计算层的架构多样性也在不断增长，开放指令集正逐步渗透其中——参考SiFive RISC-V AI架构分析，了解其如何与现有GPU厂商形成协同。

韩国于2026年6月29日宣布的5760亿美元计划，直接瞄准了该产业链中的存储与封装环节。韩国将这一计划锚定在三星和SK海力士——两家领先的HBM制造商身上，并投资建设新的本土晶圆厂，其核心逻辑在于：无论谁赢得逻辑节点的控制权，掌握先进存储供应能力的一方都将对AI产业的发展拥有实质性影响力。包括CNN在内的媒体将其描述为巩固在AI关键半导体领域绝对领导地位的努力。在美联邦芯片法案以及台积电自身在亚利桑那州扩张的背景下，韩国此举表明，前沿及先进存储产能已从企业战略演变为产业政策议题，而这种产能的地理集中本身也正成为客户和政府都试图规避的风险因素。

权衡取舍、陷阱与问题所在

对2026年的乐观预测是：三方竞争将趋于平稳，晶体管数量充足且价格更低。而现实情况则存在多种失败可能。

其中最大的风险在于良率爬坡风险。早期报告的良率（如N2为65–75%，三星SF2P约为70%）仅为估算值和瞬时数据，并非保证。GAA是一种真正全新的架构，其良率学习曲线可能停滞不前。如果任何一家代工厂出现波动，整个AI市场的供应都将受到挤压，因为系统中已无冗余空间。

每颗晶体管的成本正在趋于平缓。过去摩尔定律所承诺的是每个节点成本更低。但这一优惠正逐渐减弱：EUV光刻、更多掩模层数，以及如今背面供电的复杂性，意味着每个新节点的制造和运行成本大幅上升。虽然功耗和性能有所提升，但逻辑成本未必降低。对于AI领域而言，芯片规模巨大，这导致整体芯片成本上升，尽管单位功耗下的性能却在持续提升。

设计复杂度正在爆炸式增长。GAA、背面供电以及先进封装技术，都使设计和验证工作负担成倍增加。越来越少的公司能够负担得起前沿设计的制程，这导致客户群体集中，使每个设计都面临更高的风险。

资本支出规模巨大。目前先进制程工厂的成本已高达数十亿美元。韩国计划、台积电在亚利桑那州的扩建以及英特尔的工厂扩张，都是基于AI需求将支撑这些投入的判断。一旦AI领域的资本支出降温，行业将面临昂贵却利用率低的产能。

地缘政治集中是系统性风险。绝大多数先进逻辑芯片仍来自台湾，而高端存储器则集中在韩国。任何分散化努力——如“芯片”项目、韩国5760亿美元的投资、亚利桑那州的布局——都只是部分对冲措施，需要数年时间才能产生实际影响。一旦某一地理区域出现动荡，将波及市场上所有的AI产品。

实用建议

如果关注这一领域，以下指标将真正揭示2026年的发展方向。关注良率，而非新闻稿：关键在于N2工艺是否能稳定接近行业约80%的“良好良率”门槛，以及三星能否守住其SF2P的收益。关注背面供电技术的实际落地情况：英特尔在18A节点上实现量产是事实，但问题在于外部客户是否会采纳；而台积电2026年下半年推出的A16则是值得观察的反向动向。关注HBM4的分配情况：内存供应是隐藏的瓶颈，因此谁赢得英伟达Rubin订单，其意义不亚于任何制程节点的消息。关注英特尔是否成功拿下一家重要的外部代工客户——这一点比任何良率数据都更能决定三方竞争的可持续性。

保持判断力的检查清单：

• N2良率在2026年下半年前是否趋近80%（仅为估算，勿过度依赖具体数字）。




• 台积电A16的投产时间及首款背面供电芯片的推出。




• 三星SF2P/SF2Z的良率表现及其公布的2nm代工客户。




• 英特尔18A节点对外部客户的实际斩获——这才是其代工战略的真实考验。




• HBM4供应情况，以及英伟达Rubin合同在SK海力士、三星和美光之间的分配。韩国5760亿美元里程碑——不仅是头条数字，更是突破性进展与时间表的体现。




• 以先进制程晶圆价格作为供应紧张程度的参考指标。




常见问题

台积电的N2工艺在2026年真的已投入量产了吗？

是。N2节点于2025年第四季度进入大规模量产，并将在2026年快速爬坡，以服务移动设备和AI/高性能计算客户。台积电表示该制程进展顺利，良率良好；第三方报告称初期良率约为65%至75%，此为估算值，并非官方数据。2026年的主要瓶颈是产能：目前对N2晶圆的需求已超过供应，这正在推高先进制程晶圆的价格。

GAA与FinFET有何区别？

FinFET将栅极环绕垂直硅鳍的三个侧面；而环绕栅极（GAA）则将栅极环绕堆叠的水平纳米片的四个侧面。完全环绕结构提供了更强的静电控制能力，因此在极小尺寸下晶体管漏电更少，开关更干净。此外，GAA允许设计人员通过调整纳米片宽度连续调节沟道宽度，而FinFET则是每个鳍片固定步长，相比之下，GAA更适合在同一芯片上平衡高性能与低功耗单元的设计需求。

台积电N2是否具备背面供电功能？

否。N2 是一个不采用背面供电的 GAA 节点。台积电的背面供电（Super Power Rail）技术将保留给其 A16 节点，预计于 2026 年下半年推出，比 N2 晚一代节点。这一点常被误解。英特尔已在 18A 节点上量产了背面供电（PowerVia），而三星则计划在 2027 年的 SF2Z 节点引入该技术。台积电有意将 GAA 技术演进与背面供电分开推进，以降低每一步的技术风险。

英特尔 18A 与台积电 N2 如何比较？

目前，英特尔18A 已实现 GAA（RibbonFET）与背面供电（PowerVia）的量产结合，在背面供电领域真正实现了“全球首发”。而台积电 N2 节点虽已采用 GAA 技术，但尚未引入背面供电。在生态系统成熟度、客户信任度以及良率爬坡的可靠记录方面，台积电仍处于领先地位。对英特尔而言，真正的考验在于能否大规模赢得外部代工客户，这不仅是技术挑战，更是执行能力和信任建立的考验——2026 至 2027 年将决定其代工战略是否成功。

为何韩国5760 亿美元的投资对 AI 芯片至关重要？

该计划于2026 年 6 月 29 日宣布，由三星和 SK 海力士牵头，旨在建设新的本土晶圆厂，并聚焦于 AI 关键半导体，尤其是 HBM 内存，而这两家公司正是该领域的主导者。由于AI加速器受带宽限制，掌控先进内存供应已成为一项独立于逻辑制程节点竞争的战略优势。这一举措也反映出，尖端技术与内存容量如今已成为产业政策的重要组成部分——与美国《芯片与科学法案》以及台积电在亚利桑那州的扩建计划并行，并在一定程度上缓解了地理集中带来的风险。

什么是HBM4？为何在2026年它至关重要？

HBM4是下一代高带宽内存，将于2026年进入大规模量产。它通过堆叠DRAM芯片，为AI加速器提供极高的带宽，单针速度突破11 Gbps，以满足英伟达Rubin世代的技术规格。由于AI性能通常受限于内存带宽而非计算能力，因此HBM4的供应竞争激烈程度堪比先进逻辑芯片——SK海力士、三星和美光均在争夺英伟达的订单，使内存成为整个AI基础设施建设的关键瓶颈。
