AR全彩有戏？8英寸AlInGaP红光Micro-LED芯片发布

红光，一直是AR眼镜和Micro LED产业共同攻坚的技术难点，其进展备受期待。

9月7日，宁波秋水半导体发布首个基于混合键合技术的8英寸AlInGaP红光Micro-LED芯片，并对外发布013红光光机，引发产业关注，同时宣布宣布8 英寸混合键合产线计划于今年 10 月通线，这一系列动态有望加速全彩Micro LED时代的到来。

而随着这款产品一同浮出水面的，还有这家公司的核心团队——来自华为海思、长江存储、英特尔等头部半导体企业，产业背景深厚。

为此，行家说Display也特别研究了这一款产品，拆解秋水半导体013红光光机究竟解决了什么、又留下了哪些待验证的问题。

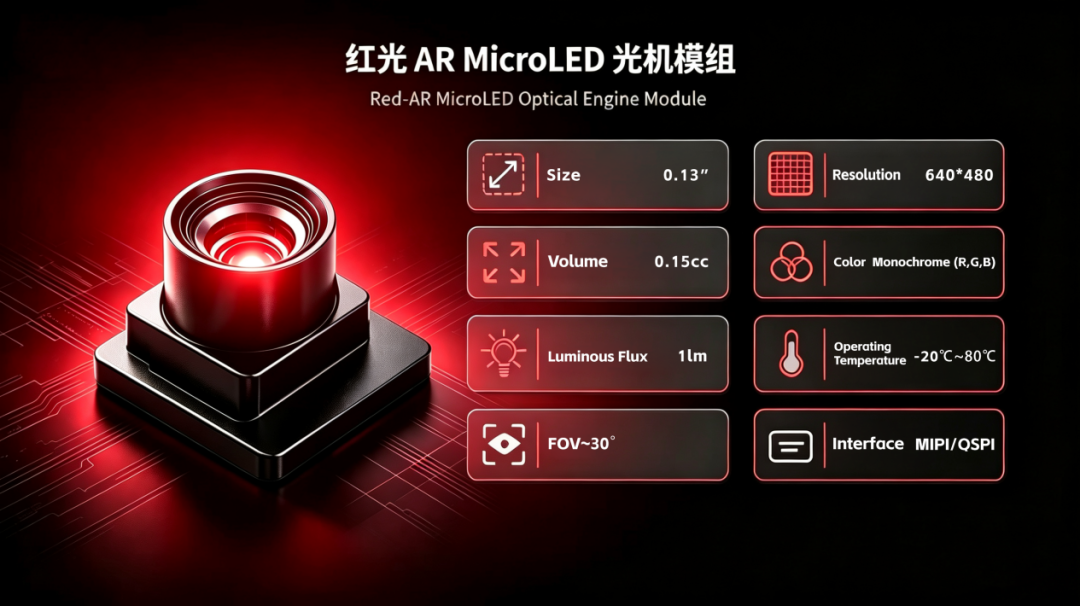

0.15cc 光机：把红光拉到消费级 AR 的体积基准

从秋水半导体新品披露的各项参数来看，0.15cc 的整机体积具备极强的产业信号意义。

在此之前，受芯片效率、器件架构约束，早期采用 X-Cube 三色合光架构的红光全彩光机，模组体积、功耗与散热压力显著高于已批量落地的消费级单绿光机。行业虽可基于该方案做出 AR 眼镜原型，但很难达成轻量化佩戴体验；大量工程验证因此优先在空间容忍度更高的 AR 头显、工业头戴设备上推进，终端产品路径客观上向头显形态倾斜。

纵观行业现状，行家说最新发布的《2026 AR眼镜光学显示调研白皮书》信息显示，0.15cc 档位的彩色光机目前仅有红绿双色样品面世，仅能实现有限色彩显示；完整 RGB 全彩红光光机样品，整体仍处在 0.16-0.2cc 的体积区间。而秋水半导体本次新品，将红光光机体积压缩至与消费级量产单绿光机相当的水平，为AR 终端回归轻量化眼镜形态提供了硬件前提。

硬件特性上，该新品支持无穷远对焦，光机输出平行光束，经光波导耦合后成像于无穷远处，使用者双眼无需在现实实景与虚拟画面之间反复切换焦距，这也是 AR 近眼显示区别于普通投屏设备的核心特征。与之配套，光机将出光角度收窄至 ±10°，光束集中度得到提升：一方面提高光能量利用率，另一方面抑制像素串扰，最终改善三色合光之后的画面对比度与色彩纯净度。

放到全彩系统的视角来看，此次新品的核心价值，便是补齐这套显示链条里最薄弱的红通道。现阶段绝大多数全彩 Micro LED 方案的性能短板，都集中在红光端，红光光机的成熟度，很大程度上划定了整套全彩方案的性能上限。

从这一角度看，秋水半导体 8 英寸无损红光 Micro LED 的发布，叠加 8 英寸混合键合产线计划于 10 月通线，意味着红光 Micro LED 正从工艺验证走向产线验证，为高规格全彩化微显产品的后续出货提供了产能基础。

不过需要客观厘清现实边界：本次对外发布的是单色红光光机，虽然红光方案为全彩打下关键底座，但从单色到成熟可用的完整全彩产品仍需进一步迭代。据悉，秋水半导体计划在现有单色Micro LED芯片架构基础上，将进一步开发三层混合键合堆栈的单片全彩Micro LED芯片，全半导体产线工艺的全彩芯片值得业界期待。

解读红光低效的底层逻辑

红光作为全彩 Micro LED 的核心短板，其产业化困境集中体现在商业化落地与芯片光电性能两大层面。目前蓝绿光光机已随 AR 眼镜实现规模出货，但面向消费级 AR 的高效率红光，尚未实现规模化商用。受刻蚀造成的侧壁损伤影响，小像素红光光电转换效率长期维持在 1% 左右，这一现状约束了全彩方案在亮度、功耗、整机体积上的优化空间，也是消费级全彩 AR 普及的一大现实阻碍。

造成这一系列产业困局，并不能简单归咎于应用端，问题出在 Micro LED 红光芯片的制造环节。想要看清行业破局的可能性，就需要回到芯片本身，剖析效率受损的内在逻辑。

不少观点会将红光低效归因于材料本身，但事实上，AlInGaP 四元红光发光材料的本征性能并不差，大尺寸红光 LED 早已实现成熟商用，真正的矛盾诞生在芯片像素化加工环节。

行业传统制造逻辑是，先生长出完整的发光外延结构，再通过干法刻蚀进行沟槽切割，将整片晶圆拆分为独立像素单元，依靠物理沟槽完成像素隔离。刻蚀过程会在像素侧壁诱发晶格损伤，产生大量悬挂键，进而形成非辐射复合中心；电子与空穴在此复合时，能量以热能形式耗散，无法转化为有效出光。

而像素微型化则进一步放大了这一缺陷的负面影响，发光输出由无损材料面积决定，损伤效应则集中在侧壁边缘。当像素边长减半，发光面积缩减至原先的四分之一，侧壁周长仅减半，周长与面积之比随之翻倍，侧壁损伤带来的光效损耗权重被急剧放大。当像素尺寸下探至 5μm 及以下，红光外量子效率便被牢牢压制在极低位，无法满足AR产品最底线的亮度要求。

对比之下，蓝绿光采用的 InGaN 材料体系对刻蚀侧壁损伤的敏感度要低得多。这也解释了当前产业现状，绿光 Micro LED 率先实现产品化落地，全彩方案却迟迟难以突围。其余技术环节虽仍存在良率、成本、整机集成等多重工程挑战，但行业已形成可落地的产品化路径，红光成为当前矛盾最为突出的一环。

过去近十年，行业主流攻关方向集中在侧壁钝化、刻蚀工艺调优，这是一套经过产业验证的技术路线，只是受工艺底层逻辑约束，侧壁损伤只能被缓解，无法被彻底根除。秋水半导体的技术出发点便建立在这一判断之上：瓶颈不完全归咎于材料本身，而是源于像素分割的底层工序逻辑；若希望从源头上规避刻蚀带来的侧壁损伤，重构像素隔离的“无损”实现方式，是一条值得探索的方向。

秋水半导体另一套解题思路：无损Micro LED+8英寸混合键合冲刺量产

基于上述判断，秋水跳出 “物理切割分立像素” 的行业惯性思维，提出电性隔离的解决路径：依靠器件内部绝缘结构搭建 “电性隔离墙”，实现相邻像素电学相互独立，发光材料物理结构得以完整保留，从源头消除刻蚀带来的侧壁损伤。

架构创新的商业落地，关键是混合键合这一核心工艺。其中，光芯片与驱动电芯片摒弃传统分立封装模式，于晶圆层面完成垂直堆栈，实现芯片之间的直接互联。

2024年底，秋水半导体报道了基于8英寸硅基氮化镓蓝、绿光混合键合的工艺打通，此次进一步发布了基于8英寸AlInGaP红光材料的混合键合工艺的芯片点亮。另据秋水半导体披露，目前已完成 3.75μm 像素规格下的芯片级高精度、高密度、高稳定性互联，并且技术路线还将持续向 2μm 像素迭代。

像素间距直接决定显示 PPI 的性能上限，也为后续全彩合路预留整机分辨率迭代空间。据《2026 AR眼镜光学显示调研白皮书》显示，2026 年，Micro LED 微显示赛道正迎来像素迭代拐点，市场主流正从 4μm 档位向 2.4-2.5μm 快速切换，多家厂商新品集中落地这一区间，行业正式迈入准 2μm 时代。

放在这一产业背景下，秋水半导体将 2μm 像素作为攻坚目标，瞄准下一代超高 PPI 规格，相比当前行业主流迭代节奏，具备更高的技术挑战。而想要落地更小像素的异质集成，混合键合的实际表现就成为关键变量。

从技术本身来看，混合键合并非新兴技术，在存储芯片、CIS 图像传感器领域已经过大规模量产验证。秋水半导体核心团队具备海思、长江存储、英特尔等大厂先进制造研发背景，积累了该半导体工艺体系的研发与量产双重实践经验。一直依托混合键合打造出光电异构集成的底层架构基石，结合团队深厚且完备的工程积累，秋水半导体带着充分的先进半导体技术准备，真正攻克了MicroLED 红光芯片的热失配、晶圆翘曲等工程挑战，朝着 6N（99.9999%）等级芯片像素良率目标稳步推进，助力产品在产线上稳妥落地、实现成功量产。

除产品迭代之外，秋水半导体对外披露了项目量产相关规划，8 英寸混合键合产线计划 10 月通线，规划月产千片级晶圆，目标达成年产千万级芯片的供货规模。按照产业层面的理论测算，针对 0.13 英寸级别微显示模组，在计入切割道、封边、CMOS 外围电路损耗后，单片 8 英寸晶圆理论可产出数千颗模组，该产能规划与对应产品规格具备匹配基础。目前红光 8 英寸完整半导体制造链路据披露已打通，按计划将于 2026 年内启动量产出货。后续秋水半导体还将推进 2μm 以下像素的研发工作，以此进一步提升 PPI，迭代更高规格的微显示智能产品。

行家说Research总结

综合来看，本次单色红光光机发布，8英寸红光Micro LED成功点亮，意味着秋水半导体 Damage-Free 无损技术实现了从工艺验证到实体产品的关键跨越。放眼行业，全彩Micro‑LED 的竞争已经走出实验室原型阶段，转向产品定义、产线制造、成本控制与下游客户认证的综合体系较量。

技术原型转化为实物产品，并不代表现存产业难题全部得到解决。红光 Micro‑LED 长期存在的性能瓶颈能否获得实质性改善，2026 年的实际出货表现将是最客观的评判依据。

但是，秋水“红光”取得实质性突破，全彩 AR 眼镜规模化量产的时间窗口已经打开。一旦良率爬坡完成，依托 8 英寸产线规模化能力，终端将同时收获体积更小、佩戴更轻、价格更好的全彩 AR 眼镜产品，让智能眼镜真正走入消费者日常生活。我们期待秋水半导体持续交出量产稳、良率高、性能强的实测成果，推动AR 显示产业链加速向前。
