AI服务器电源对功率密度、转换效率及散热性能提出了更高要求。尤其是在大电流、高频率的DC-DC转换应用中，功率MOSFET的导通电阻、开关损耗以及封装散热能力，直接影响电源系统的效率和温升表现。

针对这一需求，充电头网了解到，中晶新源打造了SMT4501ALRNSCG N沟道SGT功率MOSFET。

该器件具备45V耐压、1.0mΩ超低导通电阻及241A大电流规格，结合源极底置、中心栅极及双面散热封装设计，在降低功率损耗、改善散热性能的同时，还支持多个MOSFET并联配置，有助于提高PCB空间利用率，满足AI服务器电源对高效率、高功率密度及小型化设计的需求。

中晶新源SMT4501ALRNSCG

中晶新源SMT4501ALRNSCG基于SGT技术平台开发，漏源耐压为45V，在栅极驱动电压为10V时，典型导通电阻仅为1.0mΩ，最大值为1.2mΩ；在4.5V栅极驱动条件下，典型导通电阻为1.6mΩ。

器件在壳温25℃条件下的最大连续漏极电流规格为241A，最高工作结温为175℃，能够满足高电流功率转换电路对器件性能的要求。

低导通电阻有助于降低MOSFET在大电流工作时产生的导通损耗，减少器件发热，为电源系统提升转换效率和功率密度创造条件。

在动态性能方面，SMT4501ALRNSCG对栅极电荷Qg、输出电荷Qoss以及反向恢复电荷Qrr等参数进行了优化。其中，10V驱动条件下的典型栅极电荷为38nC，有助于控制高频开关过程中的驱动及开关损耗。

此外，相较于40V耐压规格的同类器件，45V耐压设计提供了额外的电压裕量，有利于应对高频大电流电源系统中的电压波动及开关瞬态。

源极底置封装，改善散热与PCB空间利用率

封装设计是SMT4501ALRNSCG的一大技术亮点。

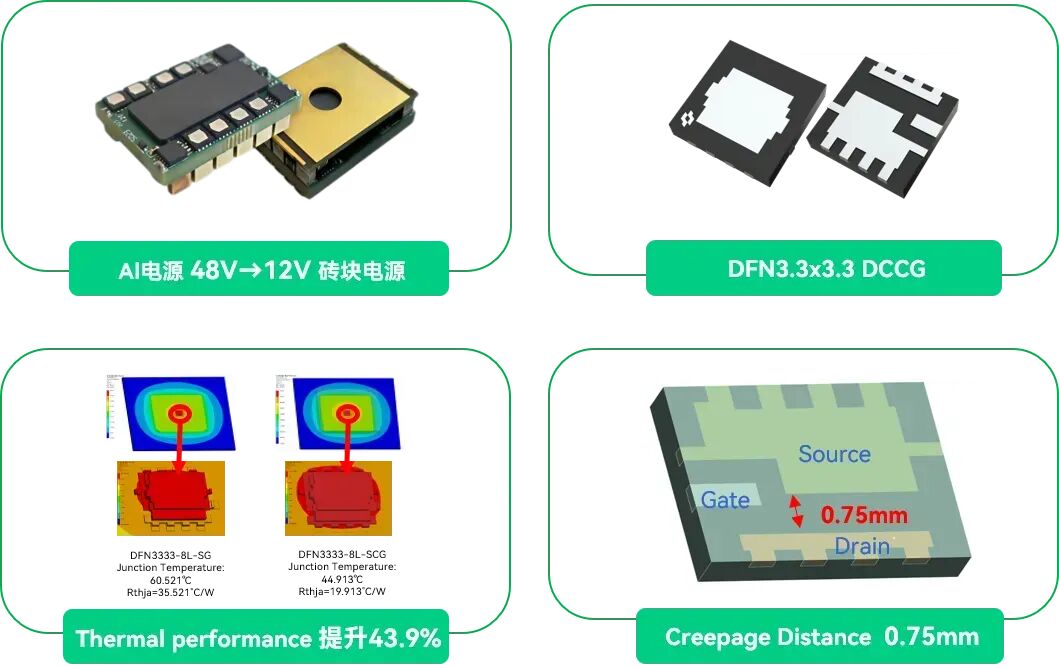

该器件采用特色DFN3333-8L-SCG源极底置中心栅极（Source Down）封装技术，尺寸约为3.3×3.3mm。

与传统漏极底置封装不同，封装中的芯片采用上下倒置(Flip-clip)技术，使芯片源极与PCB散热焊盘直接连接，优化器件内部的热传导路径。

相较于传统漏极底置方案，该封装结构能够将热阻降低20%以上。其中，顶部结壳热阻典型值约为0.65℃/W，有利于热量通过封装顶部散热结构快速传导。

与此同时，该器件采用Center-Gate技术，支持多个MOSFET并行配置，有助于工程师在有限的PCB空间内优化器件布局，适应高功率密度电源的设计需求。

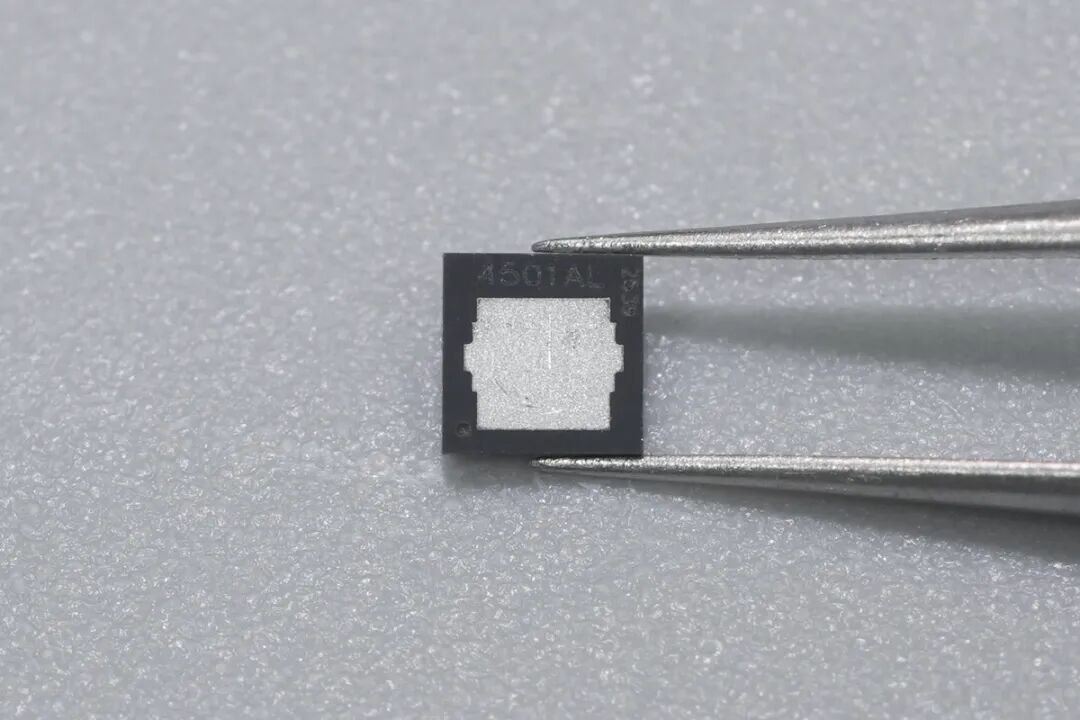

SMT4501ALRNSCG与一元硬币直观大小对比。

散热模拟结温降低38℃，峰值转换效率达98.21%

为验证封装散热表现，中晶新源针对不同DFN3333封装结构进行了热仿真分析。

在6层PCB、器件持续耗散3W功率、仅顶部安装散热器的相同模拟条件下，传统PDFN3333-8L封装的结温达到148.15℃，采用倒装结构的DFN3333-8L-SG封装结温为140.32℃。

相比之下，采用倒装互连与双面散热设计的DFN3333-SCG方案，模拟结温降低至109.67℃，较传统封装下降38.48℃，体现出较好的封装散热能力。

在电源转换效率方面，中晶新源针对AI服务器高频、大电流DC-DC应用进行了性能优化。

采用SMT4501ALRNSCG的DC-DC电源方案峰值转换效率可达到98.21%。

结合低导通电阻、动态参数优化及封装散热设计，该器件能够为高效率DC-DC砖块电源、高频开关及同步整流电路提供支持。

充电头网总结

中晶新源SMT4501ALRNSCG在具备45V耐压、1.0mΩ低导通电阻及241A大电流规格的基础上，进一步优化了芯片动态性能与封装结构。其采用的源极底置、双面散热及Center-Gate中心栅极设计，不仅有助于降低功率损耗、改善散热表现，还为多管并联及PCB布局优化提供了便利，更好地适应高功率密度电源的设计需求。

对于AI服务器电源而言，功率MOSFET的性能已经不能单纯依靠导通电阻来衡量。尤其是在高频、大电流应用中，封装散热能力、寄生参数以及PCB空间利用率，同样是影响电源效率和功率密度的重要因素。中晶新源这款产品将芯片性能优化与封装技术创新相结合，正是针对这些实际应用难点进行改进。

从应用角度来看，SMT4501ALRNSCG在AI服务器DC-DC砖块电源等场景中具有一定优势。对于国产功率器件厂商来说，在提升芯片性能的同时，进一步加强先进封装及散热技术的研发，也是提高产品竞争力、拓展高端电源市场的重要方向。
