栅极驱动器环路设计对SiC MOSFET开关性能的影响

英飞凌工业半导体 2025-08-22 17:16

完整版内容请关注2025PCIM Asia

英飞凌将为您带来更多分享

资讯配图
资讯配图


*本论文摘要由PCIM官方授权发布


内容摘要


资讯配图

每个功率开关都需要一个驱动电路,这是必要的,但容易被忽视。栅极驱动电路对功率器件的开关过程有着非常重要的影响,本文分析了驱动电路的输出能力和杂散参数这两个参数。本文以 SiC MOSFET关断过程为基础,分析了与驱动电路输出能力和杂散参数相关的影响因素,并通过理论分析和仿真结果进行验证。此外,还列出了栅极驱动器回路设计技巧,以提供一些建议。


  引言


如今,随着能源结构的发展,电动汽车和可再生能源以其高效率、低污染的特点越来越受到人们的青睐[1]。在这些应用中,功率开关是最重要的组件之一,功率开关的性能将决定整个系统的性能。


栅极驱动器电路是每个功率开关所必需的,栅极驱动器的能力和性能对功率器件的性能,尤其是开关性能非常重要。


SiC MOSFET具有开关速度快、击穿电压高、开关损耗低和导热性好等优点,被广泛应用于电动汽车和可再生能源领域[2]。然而,由于开关速度较快,较高的dv/dtdi/dt会对栅极驱动回路和功率回路杂散参数造成较严重的影响,包括击穿、振荡、超标等[3-4]


栅极驱动器要实现更好的性能,有两个要点。一个是输出能力,另一个是杂散参数。本文首先介绍功率器件的基本开关过程,然后分析对于输出能力和杂散参数的影响因素。


  开关过程

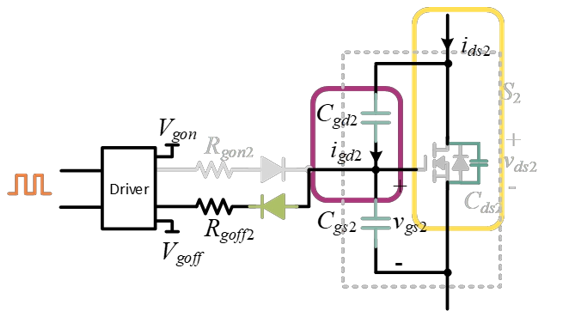

图1.a显示了图1.b中S2的关断过程。


在t0-t1时,栅极充电速度会影响驱动器延迟时间,但不会影响开关性能。


在t1-t2阶段,开关工作在线性区,vgsvdsids有关。这一过程可表示为方程(1)。这里的k与器件结构和材料有关。


资讯配图
资讯配图

(a)

资讯配图

(b)

图1.S2的关断过程


在t2-t3阶段,开关工作在饱和区,vgsids的关系如式(2)所示。然而,如图2所示,这一时期的vds受到两个环路的限制,一个是栅极驱动器环路,另一个是功率环路。更多细节将在论文全文中给出。


资讯配图
资讯配图

图2.t2-t3期间vds的双环限制


在t3-t4阶段,vgsids下降,开关管通道仍然导通,vds在此阶段没有变化。t4-t5期间,vgs下降,开关管通道不再导通。


  输出能力


栅极驱动器的输出能力需要在设计过程中进行检查,但这一点很容易被忽视,尤其是在参考原有的设计进行新系统的更新设计时。


本节将介绍影响驱动输出能力的因素以及输出能力对开关过程的影响。


  影响输出能力的因素


表1列出了与驱动输出能力有关的因素,详细情况和数学分析将在论文全文中列出。

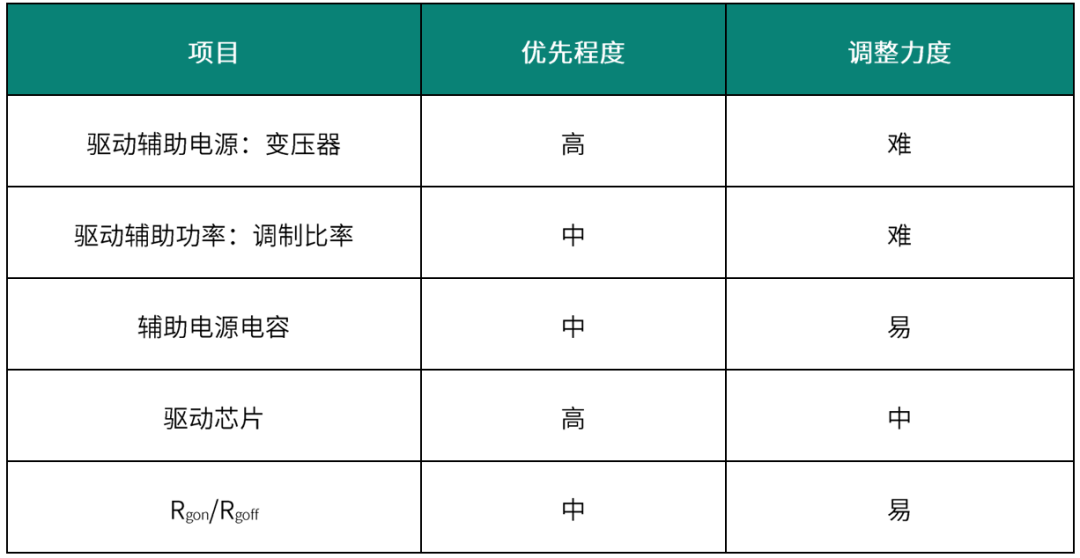

表1.影响输出能力的因素

资讯配图


  输出能力的影响


这部分将使用SPICE模型和Simetrix的仿真结果,以说明驱动输出能力的影响。


  栅极驱动器杂散参数


栅极驱动器杂散参数会影响栅极电压和栅极电流波形,可能导致意外的开关动作。


  影响杂散参数的因素


表2列出了与杂散参数有关的因素,详细内容和数学分析将在论文全文中列出。


表2.影响杂散参数的因素

资讯配图


  杂散参数的影响


我们将展示使用SPICE模型和Simetrix的仿真结果,以说明驱动回路杂散参数的影响。


  栅极驱动器电路设计


为了实现更理想的开关行为,在设计过程中需要检查一些工作。除此以外,还可以依据一些设计技巧,以轻松实现调整目标。


1. 在栅极上添加齐纳二极管。

2. 栅极和源极之间并联电阻。

3. 栅极和源极之间并联电容。

4. 辅助电源Vcc的并联电容。

5. 源极回路中增加电阻或磁珠


更多信息将在论文全文中提供。



结论


本文以SiC MOSFET为例,分析了栅极驱动回路设计的关键痛点。通过数学公式和仿真结果,给出了对于驱动输出能力和杂散参数的影响因素,并说明了这两个痛点的影响。最后,给出了栅极驱动电路的设计技巧,以便在设计过程结束后仍能轻松调整,从而有助于在系统层面取得更好的调试结果。
