焊接机器人设计（附论文和图纸）

资讯配图

前言：笔者主要是对标题内容一系列的论文图纸收集整理和总结，便于大家在设计过程中集中参考！其中大部分论文都是包含图纸的，少部分只有论文或者只有图纸（声明：部分总结内容或图片可能使用AI工具优化！）（注：参考资料见文末）

一、焊接机器人毕业设计，含装配图，开题报告，说明书

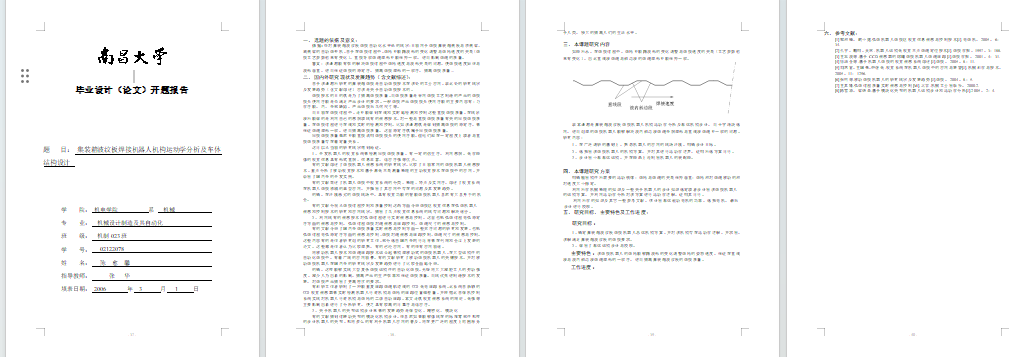

1、开题报告

主要包括研究目的与意义（旨在通过设计训练技能，为工业设计提供参考等）、国内外研究现状（包括工业机器人发展背景、应用情况、焊接机器人技术研究方向、我国相关发展成就及应用分布等）、文献综述（焊接机器人定义、结构形式、驱动方式，我国焊接生产自动化发展历程及机器人产业道路等）、拟采取的研究路线（查阅资料、调研、方案论证等）、进度安排以及参考文献和外文文献翻译要求等。

2、焊接机器人设计说明书

说明书总结：随着科技与工业需求发展，焊接技术对产品质量影响重大，国内焊接机器人应用规模与需求差距大，故研究推广其技术很有必要。本设计重点运用机械原理和制造装备设计方法，在了解国内外现状基础上，掌握焊接机器人内部结构和工作原理，对手臂、腕部进行结构设计，合理布置液压缸，同时研究其机械系统运动学及运动控制学，旨在为工业设计提供多方面参考，且该机器人具备刚性好、位置精度高、运行平稳的特点。说明书先介绍总体方案，设计分系统分析和技术设计两阶段，确定 4 个自由度（腕部回转、小臂伸缩、大臂回转、大臂伸缩），选用直角坐标系，采用液压驱动，由执行机构（手部、腕部、臂部、机身、滑轨）、驱动机构和电磁控制机构组成，并明确了技术参数。接着详细阐述腕部、臂部、机身的设计及计算：腕部按紧凑、轻量等要求，选 1 自由度回转结构，用液压驱动，计算确定驱动力矩、液压缸尺寸及螺钉型号；臂部以承载大、精度高等为要求，选液压驱动伸缩机构，计算驱动力、液压缸尺寸，且活塞杆强度和刚度达标；机身采用回转缸置于伸缩缸之上的结构，计算回转机构驱动力矩、尺寸，升降机构的偏重力矩、不自锁条件、驱动力，还选择了合适轴承。最后总结，该设计解决了诸多问题，结构可靠，稍作改进可满足需求

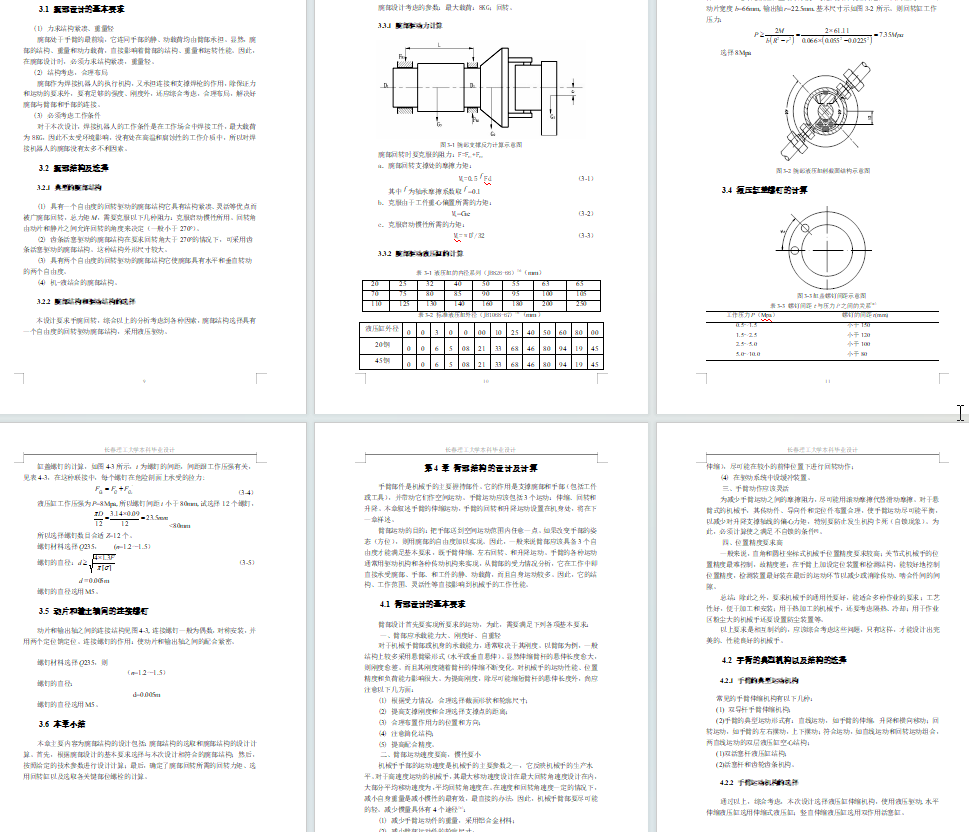

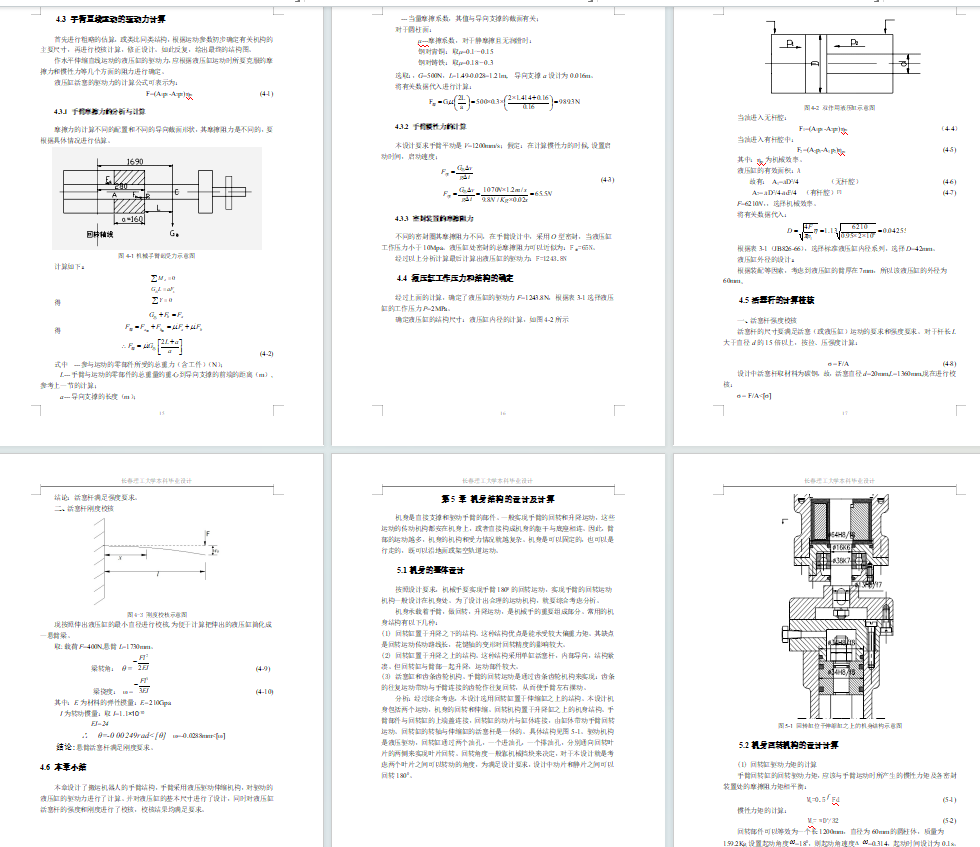

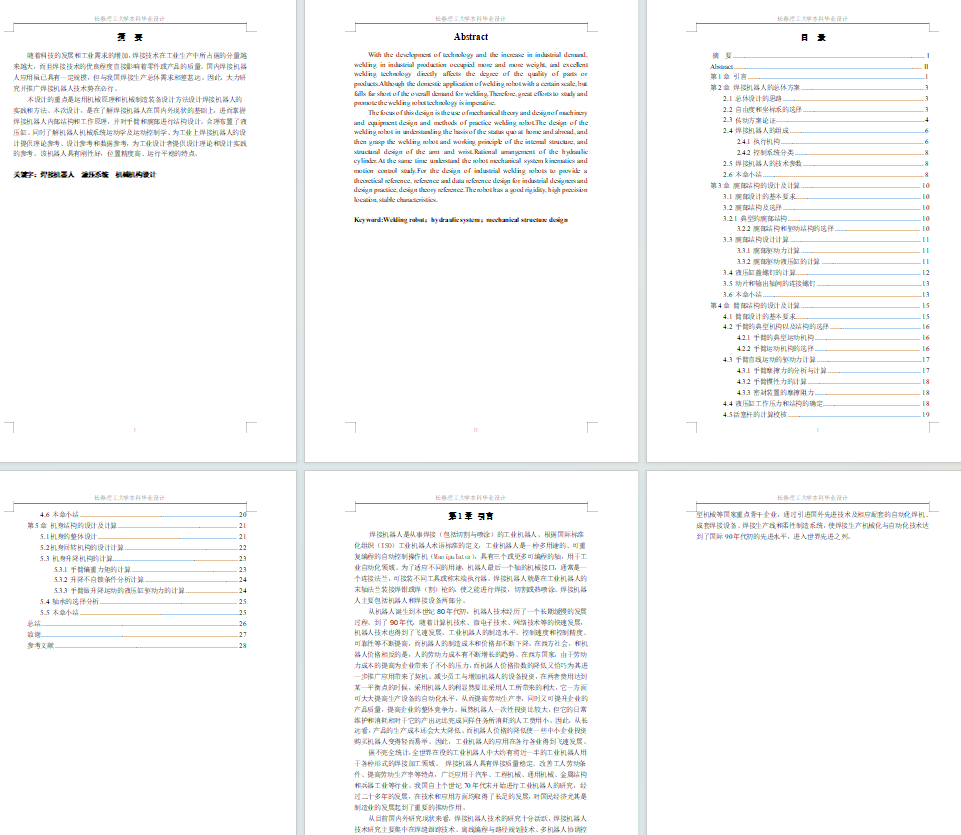

说明书截图

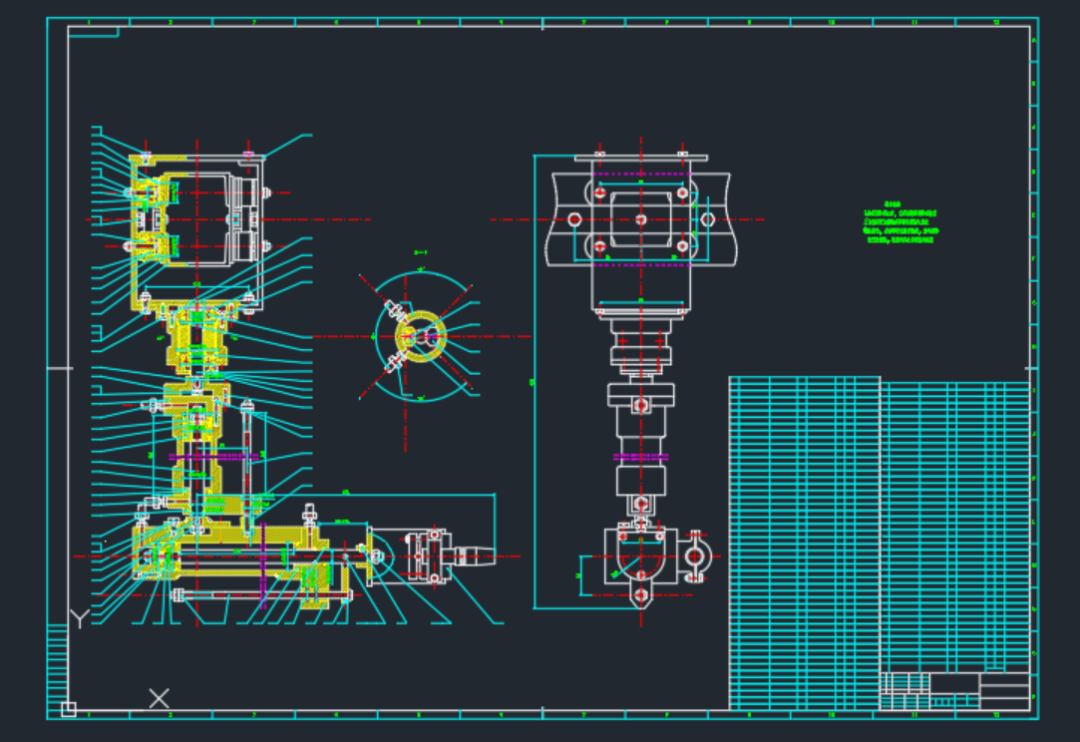

图纸示意图

二、机械手-集装箱波纹板焊接机器人机构运动学分析及车体结构

该文档围绕集装箱波纹板焊接机器人展开研究，旨在解决大型结构件现场焊接自动化难题。随着工业发展，大型焊接结构件应用增多，现场焊接需求大，但现有移动焊接机器人自主性低，缺乏自主运动规划能力，传统自动焊专机因焊枪无法随波形调整角度和速度夹角，导致集装箱波纹板直线段与波内斜边段焊缝成形及质量不一致。

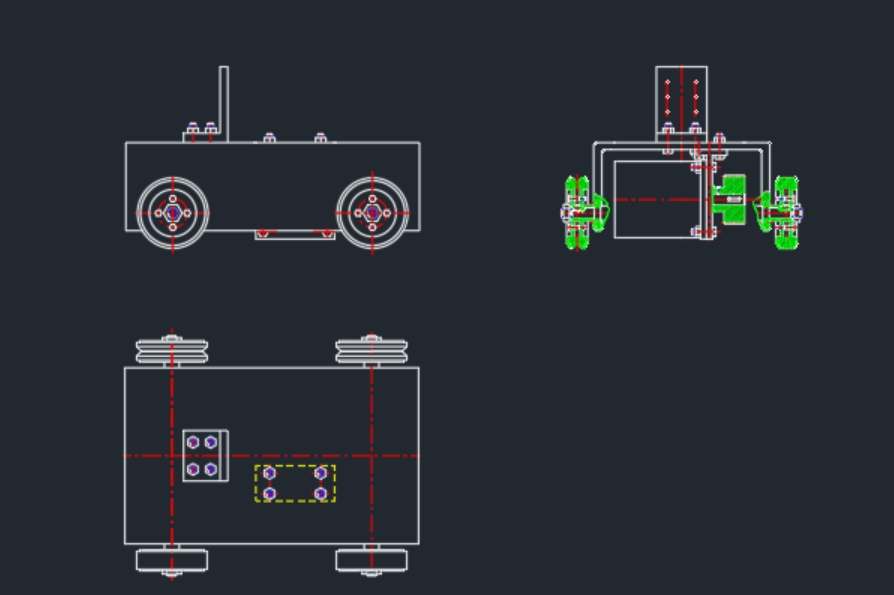

本课题主要完成三方面工作：一是机器人运动学逆解，采用三个运动关节（左右平移的本体、上下平移的十字滑块、摆动的末端效应器），通过齐次坐标变换方法，求解一个周期内各关节运动规律及函数关系。在波纹一个周期的不同阶段（如 AB 过渡段、BC 波内斜边段等），明确旋转关节的运动角度（如逆时针或顺时针旋转 2α 等），确保焊接速度相对焊缝恒定，焊枪与焊缝保持垂直，以解决焊缝成形不一致问题；二是车体结构设计，基于小车受力分析，确定传动方案为电机经圆柱齿轮、固定齿条将旋转运动转化为直线运动，完成车轮和车体设计；三是电机选择与齿轮校核，选用杭州日升 130BYG2501 永磁感应子式步进电机作为传动电机，Maxon DC Motor F2260（配特定减速箱和编码器）作为摆动关节电机，并对直径 80mm、齿宽 35mm、模数 1 的齿轮进行校核，以满足操作要求。文档还指出，移动焊接机器人未来将向采用视觉传感器、多传感信息融合技术及智能控制技术的方向发展。

三、机械手-集装箱波纹板焊接机器人机构运动学分析及车体结构设计

该文件围绕三自由度焊接机器人的运动学分析展开，重点探讨运动学逆解问题。首先概述了机器人运动学分析的基本概念，指出正向运动学是由关节变量求末端位姿，逆解则是由末端位姿求关节变量，且逆解对机器人运动规划和轨迹控制更重要，本文即需通过逆解求三个关节的运动规律。接着介绍了运动学分析的数学基础 —— 齐次变换（D-H 变换），包括齐次坐标的定义，将三维点（a,b,c）表示为（a,b,c,1），以及齐次变换的分解，可分为旋转的方向余弦阵和平移的位置向量，还提及平移变换和旋转变换的特殊情况。随后建立了变换方程，基于机器人运动简图，明确三个关节（左右平移的本体、前后平移的十字滑块、旋转的末端效应器）的运动原理，推导出总变换矩阵 T₃₀=T₃₂・T₂₁・T₁₀，并得到焊枪末端坐标的变换方程。在运动学分析处理方法上，采用替换处理（转折点用半径 R 圆弧替代，R 与 α 角负相关）和衔接处理（过渡段分三小阶段）以保证运动连续和平滑过渡。最后详细阐述了逆解过程，以波纹的一个周期为研究对象，分 AB 段（过渡段 1）、BC 段（波内斜边段 1）、CD 段（过渡段 2）、DE 段（直线段 1）、EF 段（过渡段 3）、FG 段（波内斜边段 2）、GH 段（过渡段 4）、HI 段（直线段 2）等阶段，分析各阶段旋转关节的状态及关节 1 和关节 2 的速度方程，得出三关节协调运动可保证焊接质量，过渡段处理能实现运动平滑衔接的结论。
