具身性在移动操作机器人直观全身遥操作中的作用与性能评估

核心目标与研究背景

当前，机器人操作领域的大规模数据集多聚焦于固定基座机械臂，这类数据依赖的遥操作界面仅适用于稳定工作空间，大幅简化了控制逻辑。但真实场景（如家庭、辅助场景）需要移动操纵机器人——它们需在环境中导航并执行多样操纵策略，然而这类机器人的大规模数据集仍较为稀缺，核心瓶颈在于“移动性”：一方面扩大了机器人的操作空间，另一方面却增加了控制与反馈的复杂度，要求操作者在动态、广阔的操作空间中保持情境感知，进而推高认知负荷，对反馈机制的有效性提出更高要求。

本研究的核心目标是探索遥操作中的两大关键要素——控制范式（耦合具身/解耦具身）与视觉反馈模态（沉浸式VR/传统屏幕）——对长期移动操纵任务的影响，尤其关注如何在“具身感”“认知负荷”“任务效率”三者间找到平衡，为移动操纵机器人的大规模高质量数据收集提供界面设计依据。研究特别针对“长期任务”展开，这类任务需要全身协调、误差恢复及长时间操作稳定性，是此前研究中被忽视的复杂场景。

相关工作回顾

现有遥操作界面研究多围绕特定任务优化操作者效率，涵盖工作负荷、可用性、模拟眩晕等态度指标，以及任务完成时间、轨迹平滑度等行为指标，部分研究还提出了性能与可用性评估框架，但均局限于短期、低操纵难度的任务。

具体来看，已有研究包括：将双臂机器人系统改造为移动遥操作系统，发现普通操作者经5次尝试后可接近专家水平，凸显界面设计对学习曲线的影响；探索VR控制器、视觉跟踪、空间鼠标等多种输入模态，证实多控制方案结合的混合模式能提升直觉性与精度；研究控制频率对性能的影响，发现频率从50Hz降至5Hz会导致任务完成时间增加62%；对比VR与传统2D界面，发现VR虽能提升空间感知，但会延长任务完成时间；此外，外骨骼遥操作、基于混合现实或3D人体姿态估计的学习式遥操作也被应用于类人机器人。

与上述研究不同，本研究聚焦“高认知需求的长期移动操纵场景”，综合评估控制具身模式与反馈模态对操作者体验的协同影响，填补了长期任务下遥操作界面设计的研究空白。

遥操作系统设计细节

研究搭建的遥操作系统以PAL Tiago++机器人（全向底座）为控制对象，搭配HTC Vive Pro VR设备，核心测试两种控制器与两种视觉反馈模态的组合（共4种界面），同时构建Gazebo仿真环境用于训练（仅训练用途）。

控制器具身方案（SBC vs WBC）

两种控制器的核心差异在于“臂操纵与底座导航的耦合关系”，均基于关节阻抗控制器实现安全交互：

• 解耦具身控制器（SBC）：将底座运动与臂运动拆分为独立控制系统，操作者可按需单独控制。其中，臂控制器采用逆运动学（IK）求解器（基于Pinocchio运动库），结合零空间优化（以可操纵性为准则，避免不可达姿态），通过VR控制器以30Hz频率估计末端执行器位姿变化，计算目标关节角；底座控制则参考相关设计，采用带VR跟踪器的3D方向舵，将速度输入转换为底座相对位置变化。
• 耦合具身控制器（WBC）：以15Hz频率运行，基于TSID库通过任务空间逆动力学（QP优化）计算目标关节运动，结合关节阻抗实现全身控制。操作者仅需VR控制器，可在两种模式间切换：末端执行器模式（EE模式）优先直接控制末端执行器，不联动底座；全身操纵模式（WBM模式）保持末端执行器稳定，同时允许操作者直接控制肘部与底座，并集成自碰撞避免逻辑。

视觉反馈模态设计

两种反馈模态的核心差异在于“操作者获取机器人视野的方式”：

• 带VR模态：操作者佩戴VR头显，可切换3个立体相机视角（2个固定于房间、1个安装于机器人头部），且机器人头部运动与头显运动联动，实现视角随头部转动同步调整。
• 无VR模态：操作者不佩戴头显，可自由观察房间环境，同时通过外部屏幕实时查看上述3个相机的全部视频流。

任务序列设计

为全面评估控制器的导航与操纵能力、反馈模态对姿态估计与机器人定位的支持能力，研究设计了厨房环境中的长期连续任务序列，任务间无需复杂环境重置，具体流程如下：

1. 从倾斜停车位出发（左臂抬起），驱动机器人至抽屉处并打开抽屉；
2. 导航至厨房柜台另一侧，拾取瓶子；
3. 将瓶子放入已打开的抽屉；
4. 关闭抽屉；
5. 将机器人驶回停车位。

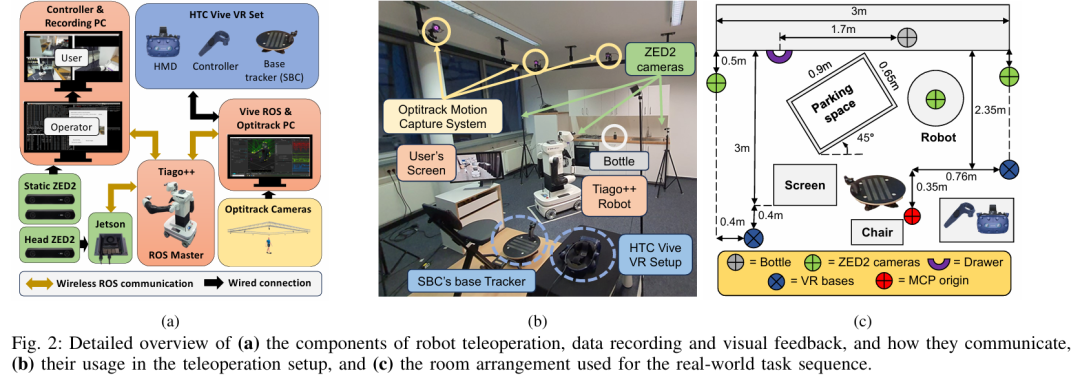

该序列需机器人全身协调：例如任务1需精确导航使抽屉处于臂的可达范围，同时预留抽屉打开空间；任务2需平衡底座导航精度与臂的抓取灵活性；任务3需维持瓶子稳定并精准对齐抽屉；任务5需在时间约束下完成定位回归。任务的长期属性还会引发操作者疲劳，进一步增加认知负荷，任务的空间布局与设备摆放可参考figure 2b。

用户研究设计与流程

研究以“控制器”“反馈模态”“尝试次数（Trial）”为核心变量，采用混合设计方案，旨在量化不同界面组合对操作者表现与体验的影响，各变量的分析类型（被试间/被试内）与可选方案见table I。

研究设计与被试

• 变量设置：2种控制器（SBC/WBC，被试间设计，避免学习效应干扰）、2种反馈模态（带VR/无VR，被试内设计）、3次尝试（Trial 1-3，被试内设计，追踪学习曲线），共4种界面组合，每个组合测试3次。
• 被试分层：20名被试按VR经验、电子游戏经验、遥操作经验、驾驶经验、惯用手、性别、视力状况分层，确保两组控制器的被试特征均衡。被试以年轻成人为主（SBC组平均24.4岁，WBC组平均25.4岁），多为工程领域硕士或在读硕士（整体90%），且以右利手为主（两组均9人）。

实验流程

单名被试实验时长约2小时，流程如下：

1. 填写个人信息问卷（用于分层验证）与知情同意书；
2. 穿戴上身运动捕捉服，完成运动捕捉校准（确保身体姿态跟踪精度）；
3. 随机确定反馈模态测试顺序（规避启动偏差），接受系统与任务说明；
4. 仿真训练：按确定顺序，每种模态训练6分钟（先自由控制机器人，再尝试开抽屉、拾瓶子任务，熟悉操作）；
5. 真实场景训练：每种模态训练4分钟（流程与仿真训练一致，适应真实机器人响应）；
6. 真实场景任务测试：每种模态完成3次完整任务序列；
7. 切换模态，重复步骤5-6。

评估指标

指标分为行为指标与态度指标，全面覆盖任务性能、操作者负荷与体验：

• 行为指标：任务完成时间、任务得分（成功10分/部分成功7分/部分失败4分/失败0分）、工效学数据（基于Optitrack系统计算RULA姿势得分、左臂质心（CoM）偏差）、设备数据（VR控制器/头显/跟踪器的位姿与速度、机器人关节状态、相机流选择，均记录于ROSBAG）；
• 态度指标：通过标准化问卷收集，包括每次尝试后的简易可用性问卷（SEQ）与工作负荷问卷（ARWES）、每种模态3次尝试后的详细评估（NASA TLX工作负荷、UMUX可用性、OATS训练有效性）、带VR模态后的简化模拟眩晕问卷（SSQ），以及实验结束后的界面对比反馈。

关键研究结果分析

所有指标均通过正态性检验（Shapiro-Wilk test，p<0.05），因此采用非参数检验（Mann-Whitney U检验用于被试间变量，Wilcoxon Signed-Rank Test用于被试内变量，线性混合效应模型LMM用于含Trial的重复测量），统计结果见table II。

任务性能：模态影响时间，控制器影响效率

• 完成时间：反馈模态与控制器对完成时间影响显著。带VR模态使总完成时间增加142秒（p=0.026），核心原因是VR中的深度感知受限；SBC控制器（解耦）比WBC（耦合）完成时间短169秒（p=0.025），因SBC允许直接独立控制底座，操作更灵活；Trial次数存在边际学习效应，每增加1次尝试，完成时间减少31.64秒（p=0.12）。
• 成功率：所有条件下成功率均较高，平均得分9.4/10（p<0.0001），且控制器类型（WBC得分低1.50分，p=0.27）、反馈模态（VR得分低1.20分，p=0.37）、Trial次数均无显著影响。这意味着VR虽延长时间，但不会导致任务失败或性能质量下降；各任务难度均衡，无单一任务持续更难或更易。

人机界面评估：VR负荷更高，控制器各有优劣

1. 可用性：VR显著降低易用性，WBC在多维度略逊

• SEQ问卷（每次尝试后收集，仅测“易用性”）显示：Trial次数存在边际学习效应（p=0.068），操作者随尝试次数增加更易完成任务；控制器无显著差异（p=0.386），SBC与WBC的界面复杂度感知相近（见figure 3）。

• UMUX问卷（每种模态后收集，测多维度可用性）显示：SBC的可用性得分略高于WBC（p=0.15），差距主要来自WBC在“挫折感”“期望满足度”“错误补偿频率”等SEQ未覆盖的维度表现较弱；带VR模态的可用性显著低于无VR（SEQ p=0.003，UMUX p=0.006），操作者普遍认为VR模式下任务更难。

2. 工作负荷：VR加剧负荷，控制器负荷类型不同

• ARWES问卷（每次尝试后收集，单题测总负荷）显示：带VR模态的负荷显著高于屏幕模态，操作者需投入更多精力。

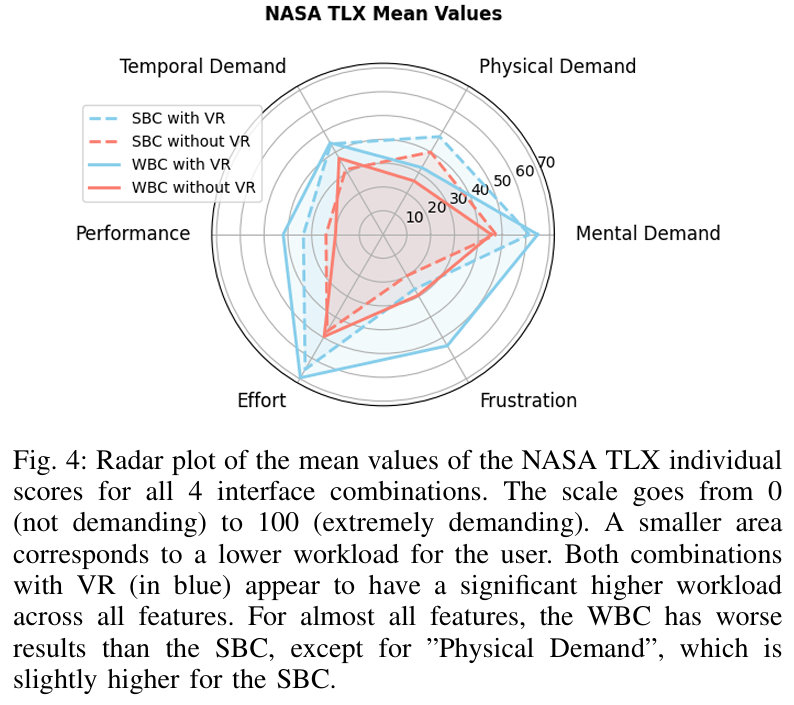

• NASA TLX问卷（每种模态后收集，多维度测负荷）进一步证实：带VR模态下，认知需求、体力需求更高，性能感知更低，整体负荷显著上升（见figure 4雷达图，蓝色区域为带VR组合，面积更大表示负荷更高；figure 5箱线图显示，带VR模态平均得分落入“高负荷”区间，无VR落入“中等偏高负荷”区间）；控制器对负荷维度影响不同：SBC引发更高物理需求（p=0.02），WBC引发更高挫折感（p=0.009），与UMUX中WBC的挫折感问题一致。

3. 工效学：整体风险中等，WBC物理波动更大

• RULA得分（评估肌肉骨骼风险）显示：控制器（p=0.6）、反馈模态（p=0.4）、Trial次数（p=0.29）均无显著影响，平均总得分4.12±0.27，表明长期操作存在中等肌肉骨骼风险。风险主要来自上臂（平均得分3.28±0.23，对应上臂抬升角度45°-90°）与手腕（平均得分2.86±0.22，对应手腕频繁弯曲超15°），而颈部、躯干、下臂得分1-2分（最低风险），多保持直立姿势与水平前臂姿态。
• 质心（CoM）偏差显示：WBC的CoM偏差波动显著大于SBC（见figure 6，专家用户无VR模式下，WBC的CoM偏移更频繁）。这是WBC设计固有属性——底座运动需操作者通过控制器位姿差异激活，映射为车轮速度，导致身体姿态调整更频繁，长期使用可能加剧疲劳。

VR专项分析：SBC用户更依赖头部视角，真实场景易引发不适

• 视角选择：SBC用户在带VR模态下，使用机器人头部相机的比例（60.4±38%）显著高于WBC用户（36.8±39%，t检验p<0.0001），表明SBC用户在VR中具身感更强，对自身视角（头部相机）更信任。
• 眩晕感：真实场景中，VR引发的眩晕感接近显著水平（需关注）；仿真场景中眩晕感极轻，原因是仿真训练时间更短，且缺乏真实场景的环境反馈。研究指出，优化视频流延迟与分辨率可显著降低VR眩晕。

仿真训练评估：训练有效，但仿真难度高于真实

• OATS问卷显示：仿真训练的相关性（4.75±1.2）、有效性（4.8±1.2）、整体质量（4.78±1.2）均较高（7分制），说明仿真能有效帮助操作者熟悉系统。
• 任务难度感知：仿真中完成任务的难度显著高于真实场景（带VR p=0.015，无VR p<0.0001），但ARWES问卷显示两者的物理/认知负荷无差异（p>0.8）。难度差异主要来自两方面：仿真为操作者首次接触系统，存在启动偏差；仿真缺乏真实场景的音频反馈，降低了“在场感”。

初步模仿学习实验结果

为验证不同控制器收集数据的质量，研究针对“开抽屉”任务（任务1），收集SBC与WBC（均无VR）各50条轨迹，训练基于Transformer的Diffusion Policy（无视觉输入）。

• 状态空间：机器人10自由度关节状态（3个底座自由度+7个臂自由度）、末端执行器3D位置、抽屉打开1D位置（由Optitrack获取）；
• 动作空间：10自由度目标关节状态、抓手状态；
• 成功率：WBC数据训练的策略成功率80%（5次尝试中4次成功），SBC数据训练的策略成功率0%。

失败原因在于SBC数据缺乏“臂-底座耦合”信息，导致学习到的策略易进入“分布外状态”（即训练数据中未覆盖的姿态），无法稳定执行任务。虽样本量较小（非统计显著），但已表明耦合具身（WBC）收集的数据更适合模仿学习，数据中的运动关联性更强。
