前言
充电头网拿到了海康威视摄像机内部的一款POE供电模块，这款POE供电模块输入输出均通过插接件连接，将POE供电转换为12V输出，为摄像机供电并进行网络连接。通过使用这款模块，可以使摄像机通过一根网线供电，而无需连接交流电源和电源适配器，简化安装流程。下面就带来这款POE供电模块的拆解，一起看看这款POE供电模块的设计和用料。
海康POE供电模块外观
充电头网拿到的这款POE供电模块自带一条连接线。
使用游标卡尺测得PCBA模块长度和宽度均约为38mm。
PCBA模块厚度约为15.9mm。
PCBA模块正面设有变压器，滤波电容以及网络变压器。
背面焊接保险丝，开关电源控制器，POE控制器，开关管，整流桥以及TVS和保险丝。
插座用于连接到摄像头，提供供电和网络连接。
海康POE供电模块解析
POE输入通过网络变压器进行隔离，网络变压器来自铭普光磁，型号H1692CE-A。
两颗MB6S整流桥用于电源极性转换。
TVS二极管来自君耀电子，型号5.0SMDJ58A，用于过电压钳位保护。
两颗TVS来自槟城电子，型号B58C2，用于过电压钳位保护。
滤波电容为日明品牌，规格为63V33μF。
一颗MLCC滤波电容特写。
POE供电芯片来自德州仪器，型号TPS2376-H，芯片完整支持IEEE802.3af规范，支持高功率26W设计，内部集成0.58Ω，100V低侧开关，具备固定的600mA电流限制，具备过热保护功能。
电源芯片来自德州仪器，型号TL2845B，是一颗工作频率500KHz的电流模式控制器，用于开关电源控制。
初级开关管来自杰华特，丝印JWD57N15。

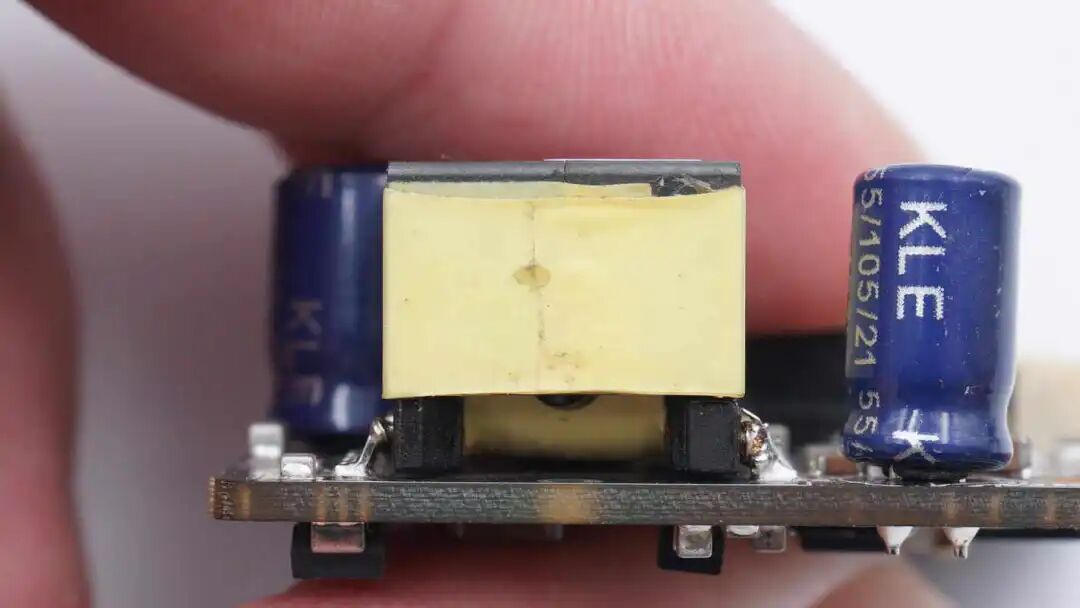

变压器为贴片焊接，磁芯缠绕胶带绝缘。
光宝LTV-357T光耦用于输出电压反馈。
SK34二极管特写。
整流肖特基二极管来自扬杰电子，型号SS210，规格为100V2A。
输出滤波电容规格为25V220μF。

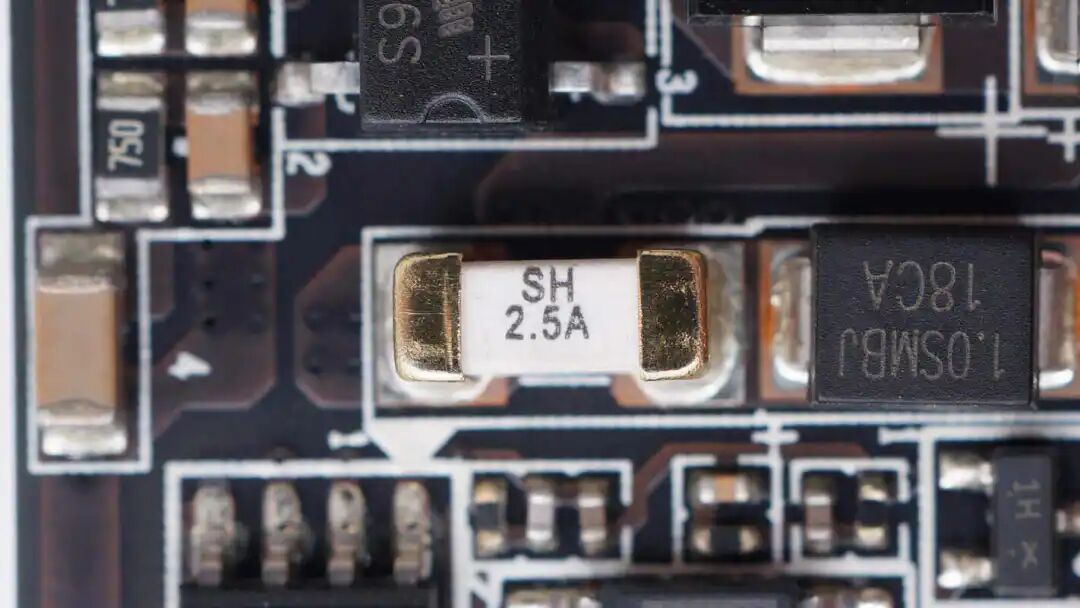

贴片保险丝用于过流保护。

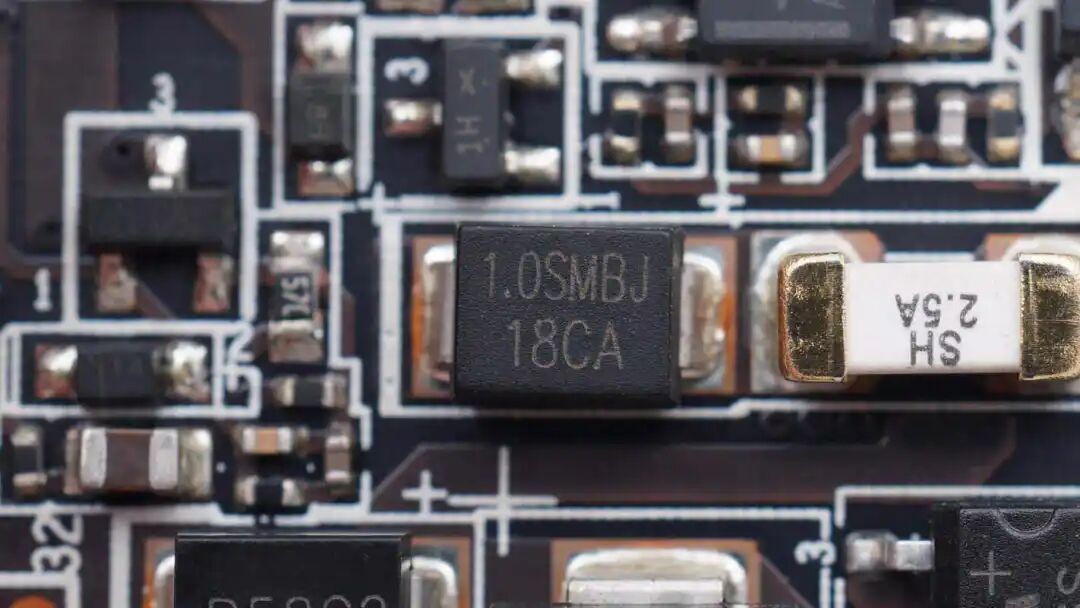

1.0SMBJ18CA TVS特写。
POE供电模块与连接导线一览。
拆解总结
海康这款POE供电模块为摄像机内置，通过连接POE交换机，为摄像机提供供电和网络连接。这款模块可以将POE供电转换为12V输出，为网络摄像机供电，并为网络摄像机提供网络连接，使供电和网络通过一根网线连接，从而简化网络摄像机安装。
充电头网通过拆解发现，海康这款POE供电模块采用德州仪器电源方案，使用TPS2376-H供电控制器搭配TL2845B电源芯片，通过变压器降压，输出使用扬杰电子SS210肖特基二极管整流，输入输出滤波电容来自日明，整体做工和用料扎实可靠。
