我买了一款海康威视的NP-V2Y-P型号可视化烟雾报警器，拿到之后感觉里面沉甸甸的，好奇心上来了，先拆解一番。
这款设备从功能上看，是在传统烟雾探测器的基础上集成了摄像头模块，并通过有线网络实现远程监控能力，用户可以通过手机App实时查看现场画面，从而提升火灾预警的准确性与响应效率。
原本计划将它安装在厨房天花板上做短期测试，但实际操作中发现该设备仅支持以太网接口供电（PoE），不支持Wi-Fi无线连接。由于厨房顶部未预埋网线，无法满足其联网需求，因此决定放弃试用，直接进入拆机环节。
首先去除设备表面的透明保护膜，可以看到正面设有一个操作按键、一个光学镜头以及一个状态指示灯。
拆解从底座开始——通过逆时针旋转即可取下黑色塑料安装底座。

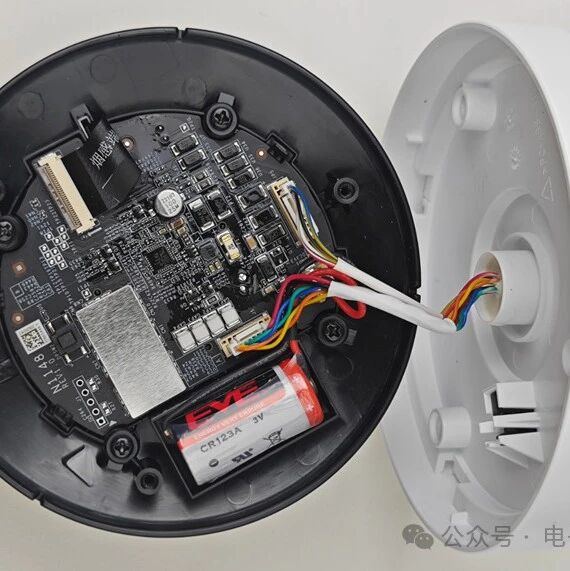

卸下底座后露出三颗固定螺丝，拧下后便可打开外壳上盖。内部第一块电路板主要负责烟雾检测和本地报警功能。
该主板通过一条30pin的FPC软排线与另一块主控板相连。线缆穿过外壳孔位时做了密封灌胶处理，增强了防尘防潮性能。电源和信号连接使用的是立式GH1.25带锁扣端子，接触稳固，适合工业级应用。
这块板子采用STM32L051K8U6作为主控芯片，封装为QFN-32，属于意法半导体的低功耗MCU系列，非常适合需要长时间待机的电池供电场景。
在网络接口侧，设计了完整的信号防护体系：入口处配置了四个陶瓷气体放电管（GDT），用于抵御雷击或高压浪涌；此外还搭配了TVS二极管等元件，构成多级保护机制，确保以太网通信在恶劣环境下的稳定性。
设备支持断电续报功能，内置一节亿纬锂能生产的CR123A锂电池，在外部电源中断时仍可维持基本报警运行。
主控板上覆盖有一块金属屏蔽罩，揭开后可见其下为烟雾传感信号调理电路。
运放芯片丝印为V358B，经查询对应3PEAK（思瑞浦）的LMV3516DRBCV300，是一款双通道、轨至轨输出的通用运算放大器，带宽1MHz，适用于传感器微弱信号放大。
值得一提的是PCB上的二维码标识工艺。不同于常见的激光蚀刻去油墨方式，此处采用白色阻焊油墨预留区域，再通过机械或激光打点形成凹陷式二维码，触感明显，具有更高的耐久性和辨识度，这种工艺在批量生产中较为少见，令人耳目一新。
翻转主板，背面是一个带有密集小孔的塑料腔体结构，这些开孔构成进气滤网，允许空气流通同时阻挡灰尘进入。
内部核心是光电式烟雾传感器，其工作原理基于光散射效应：当烟雾颗粒进入检测腔时，会散射LED发出的特定波长光线，被光电二极管捕捉后触发报警逻辑。
传感器腔体内置一个LED光源，配合精密设计的迷宫式气道，有效防止外部光线干扰并提升检测灵敏度。
此外，旁边还有一颗垂直安装的热敏电阻（标号R448），用于环境温度补偿，避免误报。
移除烟雾检测主板后，下方隐藏着另一个结构更为复杂的组件仓。这里容纳了设备的核心控制与视频处理单元。
打开后可见一块较大面积的PCB板，边缘设有9个金属弹片，与外壳内侧的导电涂层或金属屏蔽层接触，形成完整的电磁屏蔽结构。同时，两处覆盖散热硅胶垫的位置表明，部分元件发热量较大，需借助外壳进行导热。
板子上主控芯片是海思的Hi3516DRBCV300。配套的DDR颗粒是南亚科技的NT5CC128M16JR-EK，封装为VFBGA-96，正面背面各有一片。
主控芯片为海思Hi3516DRBCV300，是一款专用于安防监控领域的SoC芯片，集成视频编解码、图像处理及网络协议栈功能。配套的内存颗粒来自南亚科技，型号NT5CC128M16JR-EK，容量128M×16bit，采用VFBGA-96封装，正反面各一颗，组成双通道DDR2配置。

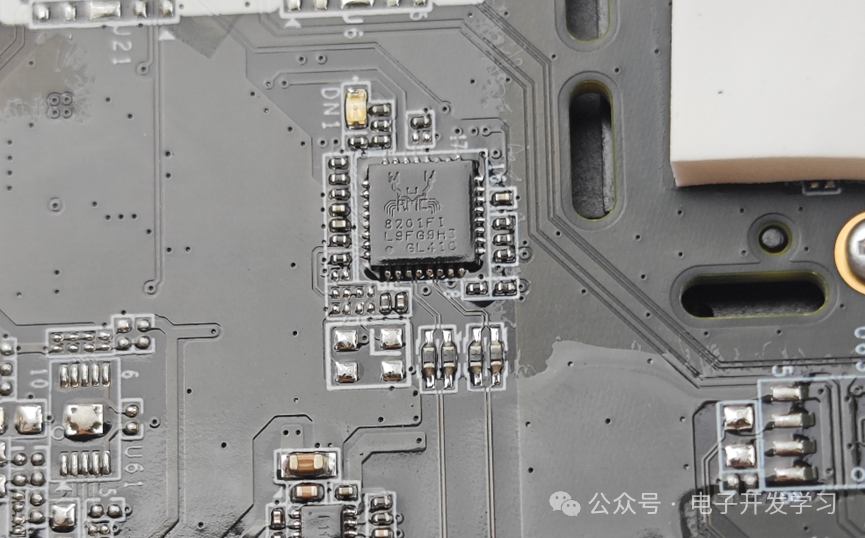

网络物理层芯片选用瑞昱RTL8201FI-VC-CG，支持10/100Mbps自适应传输，配合HST-00G4SXCR型号的网络变压器，完成以太网电气隔离与信号匹配。
板子背面布局密集，包括继电器、电源管理单元、Flash存储器及摄像头模组。
其中继电器型号为HFD23/005-1ZS，用于控制外部联动输出；驱动电路采用817A光耦，实现高低压隔离。
存储方面搭载江波龙出品的F35SQA002G-WWT NAND Flash芯片，总容量2Gbit（256MB），常用于轻量级嵌入式设备如路由器、可视门铃等。
以太网变压器型号是HST-00G4SXCR。
摄像头部分配有可更换镜头，拆卸时发现其内部集成一个电磁式红外滤光片切换机构（IRCUT），可在白天和夜间自动切换滤光模式，提升成像质量。
拆下来之后是这样。
这此类组件在淘宝平台有广泛供应，属于成熟方案。
在板子上看到一个三端子的电感。

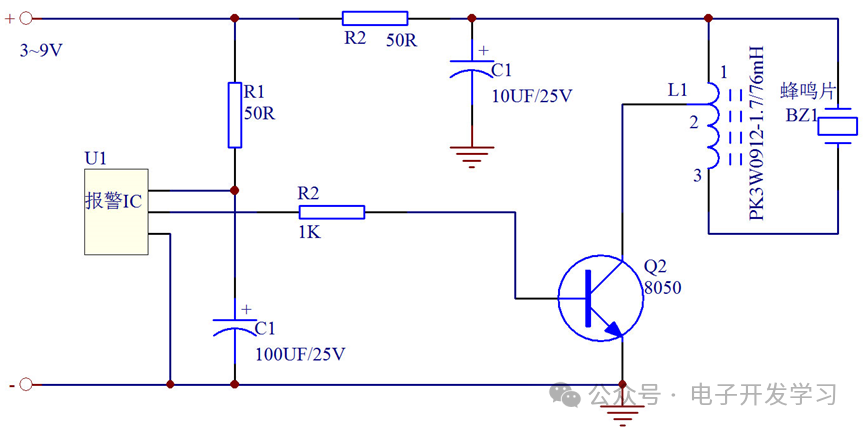

比如下图中的无源压电蜂鸣片就是使用三脚电感来实现升压驱动的。
底壳部分另附一块金属支架，其上固定三组串联的LED灯板，用于夜间补光或状态指示。灯板材质疑似铝基板，具备良好导热性能。连接方式为背面插接端子、正面焊接，引发疑问：铝基板通常绝缘层较薄且不易耐高温，如何实现通孔焊接而不损坏基材？希望有经验的朋友能给予解答。
灯珠是3838封装的，不能确定其型号和厂家。

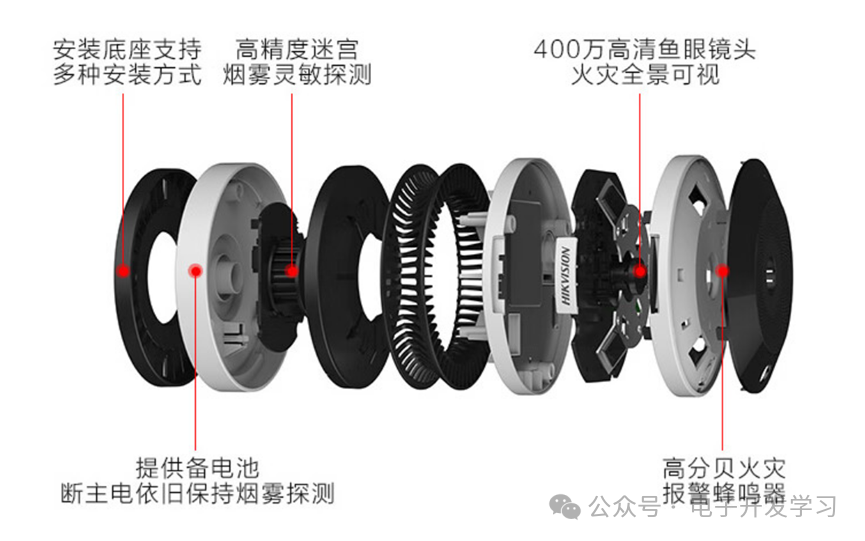

控制篇幅长度，关于PCB部分就写到这里，接下来看看这个产品的爆炸图。
看起来还是很复杂的一款产品，拆解之后的全家福上看，组件也蛮多。
