一、由电源管理芯片直接驱动



这是最简单的驱动方式,如图3842管理芯片⑥输出方波信号,由驱动电阻Rg送到开关场应MOS管栅极,驱动开关管。R1为下拉电阻,R2为开关管源极(S极)电流检测电阻。



EDA365电子论坛

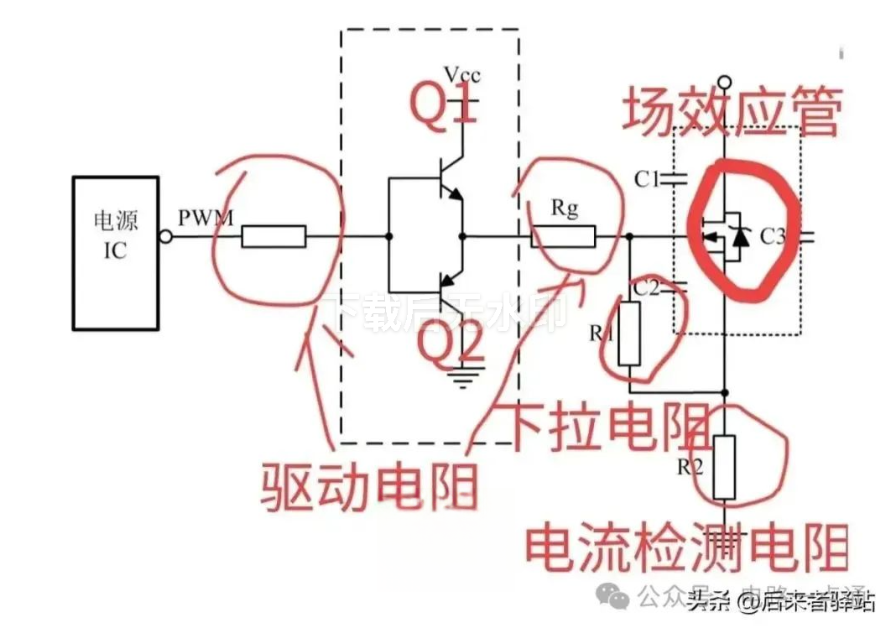

二、推挽驱动方式驱动



由于第一种,是由开关电源管理芯片直接驱动,驱动功率小、电流小,满足不了有些电路的功率需求,常采用双管Q1、Q2构成推挽功放驱功,这种驱动方式强劲,能满足需求。各电阻元件作用差不多。



EDA365电子论坛

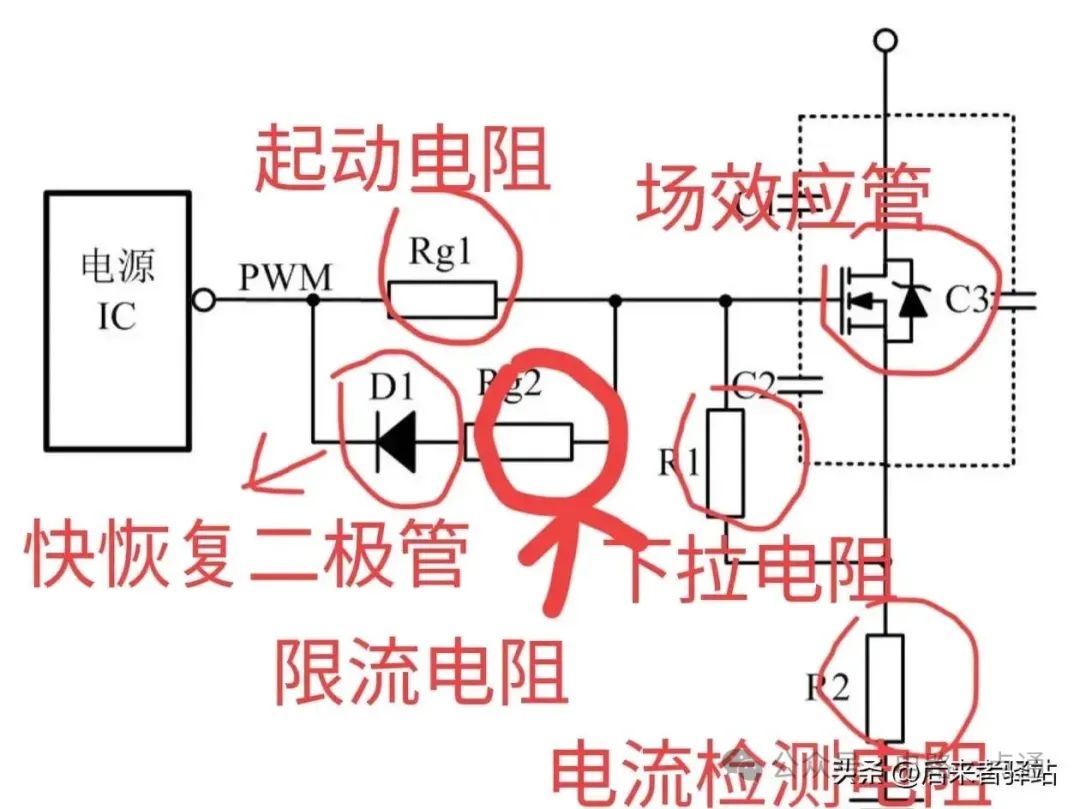

三、加速关断驱动



这种驱动方式,就是在驱动电阻并联一个二极管D1和一个电阻Rg2,构成一个快速泄放回路。当开关管处于关状态时瞬间泄放栅极电压,保证了开关管能快速关断。二极管D1为快恢复二极管,Rg2为限流电阻,防止关断时电流过大,损坏电源管理芯片。



EDA365电子论坛

四、变压器隔离驱动



为了满足高质量的开关管驱动的需要,常采用变压器隔离驱动方式。其中C1是隔直流通交流的作用,R1是防止电路板寄生的电感与C1形成LC振荡。这种驱动电路的好处是,可以通过变压器两个次级线圈交替驱动双场效应管。其中R2、R3是驱动电阻,R6、R7是下拉电阻。

老铁们还知道有其它驱动方式吗?
