拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？

手上有一个无厂家铭牌的电动车控制器，今天拿来拆解。

先了解下电动车控制器一些知识。

目前流行的电动自行车、电动摩托车大都使用直流电机，对直流电机调速的控制器有很多种类。电动车控制器核心是脉宽调制（PWM）器，而一款完善的控制器，还应具有电瓶欠压保护、电机过流保护、刹车断电、电量显示等功能。

电动车控制器以功率大小可分为大功率、中功率、小功率三类。电动自行车使用小功率的，货运三轮车和电摩托要使用中功率和大功率的。

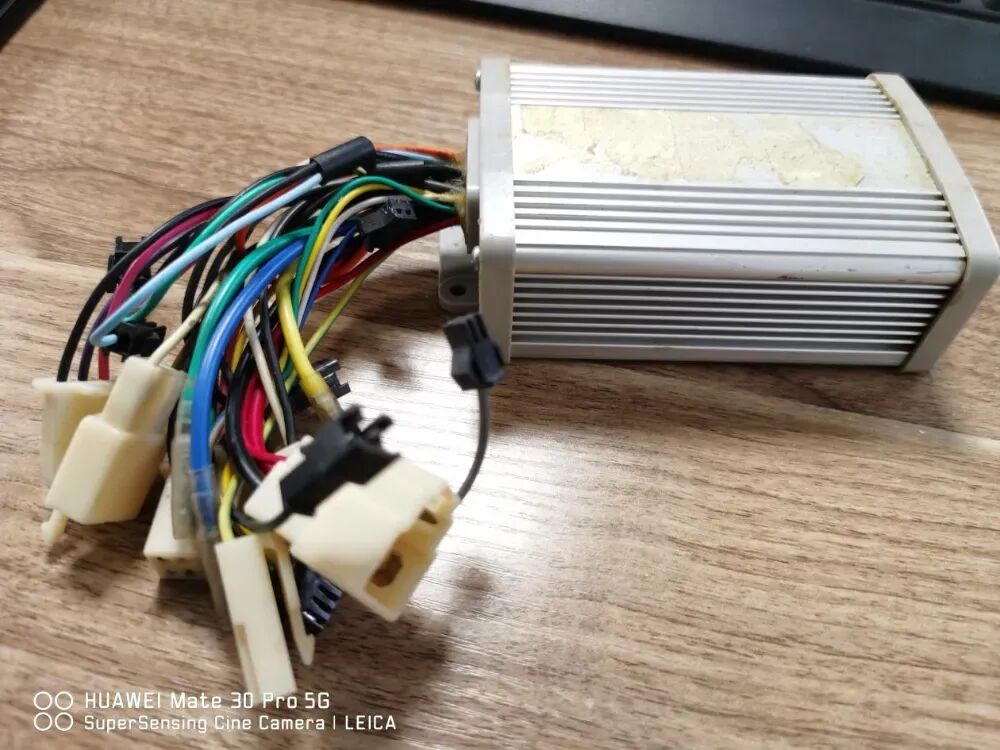

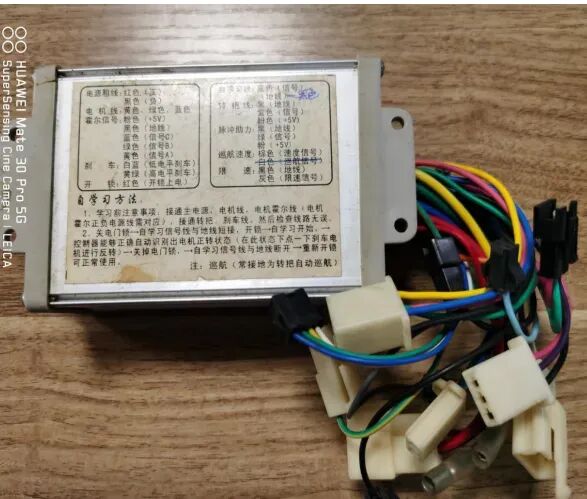

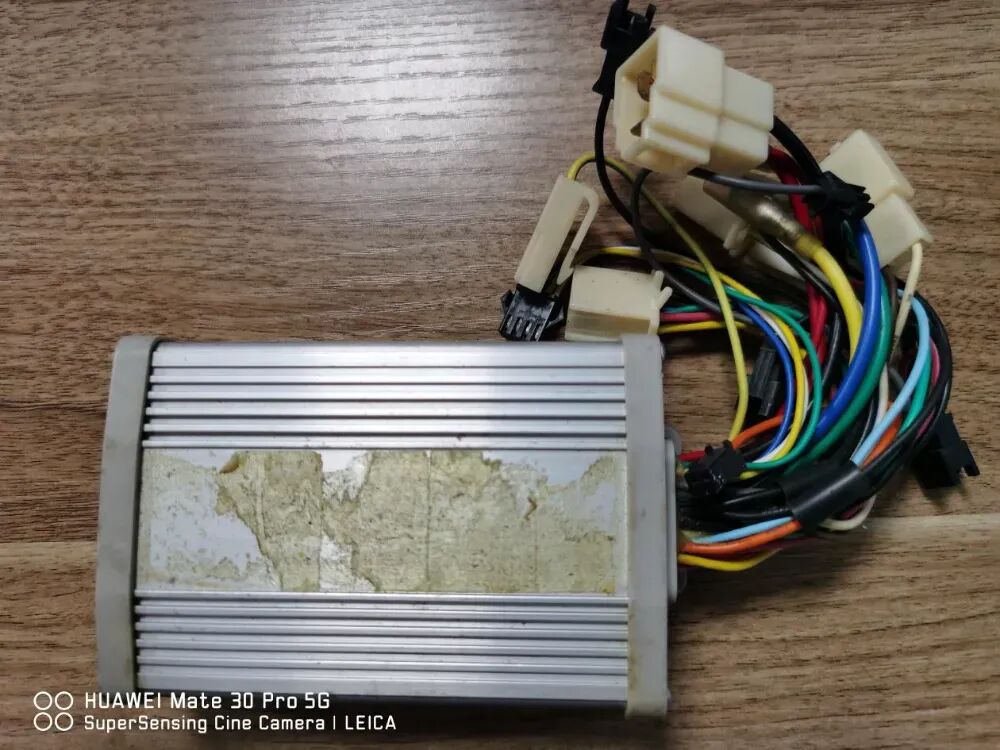

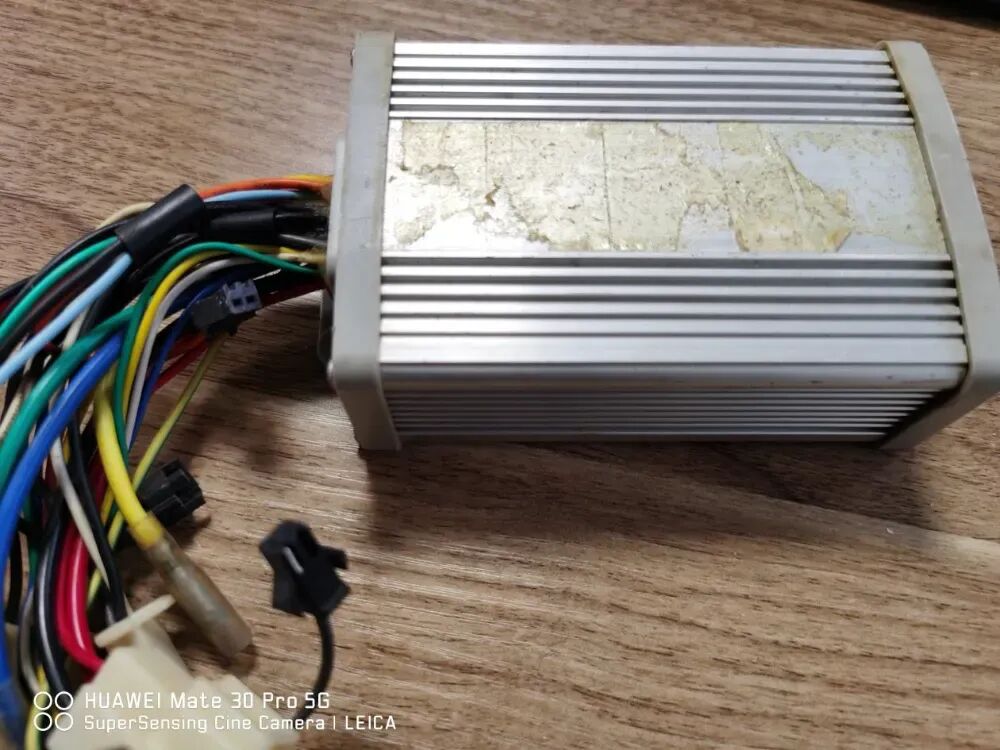

下面要拆解的电动自行车控制器长得这样，没有铭牌，或者铭牌被人扣去了，所以也不知道多大功率的，拆解看看再说

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图2

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图3

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图4

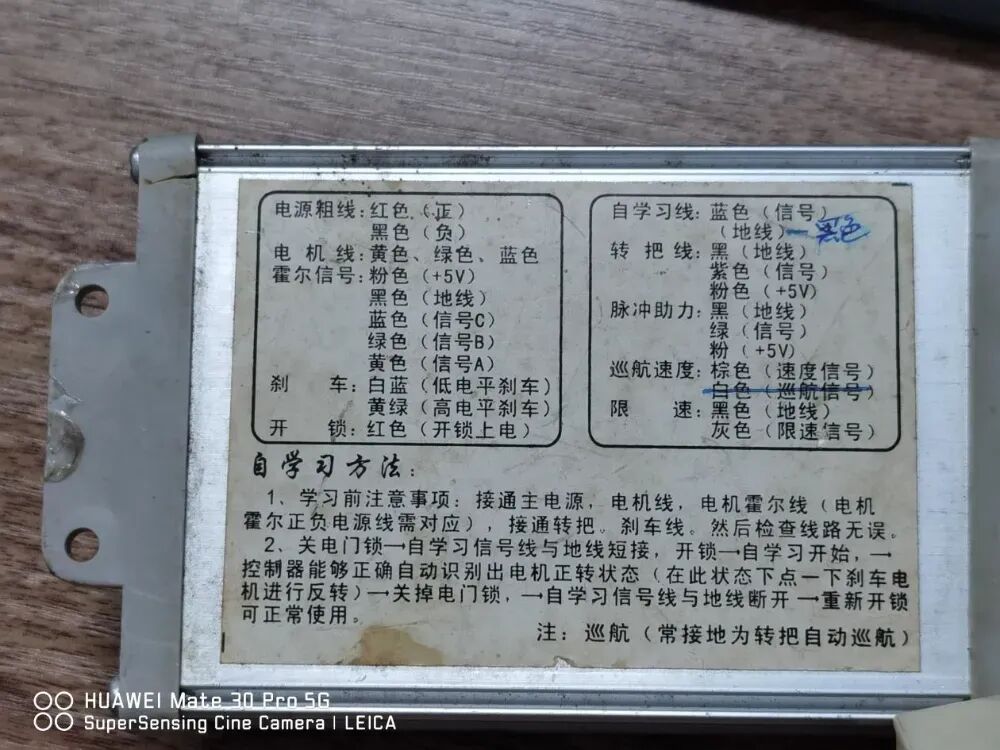

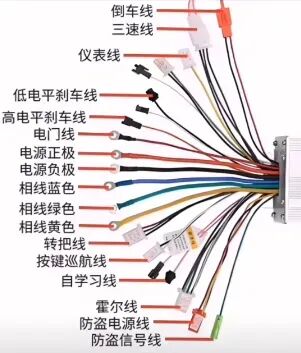

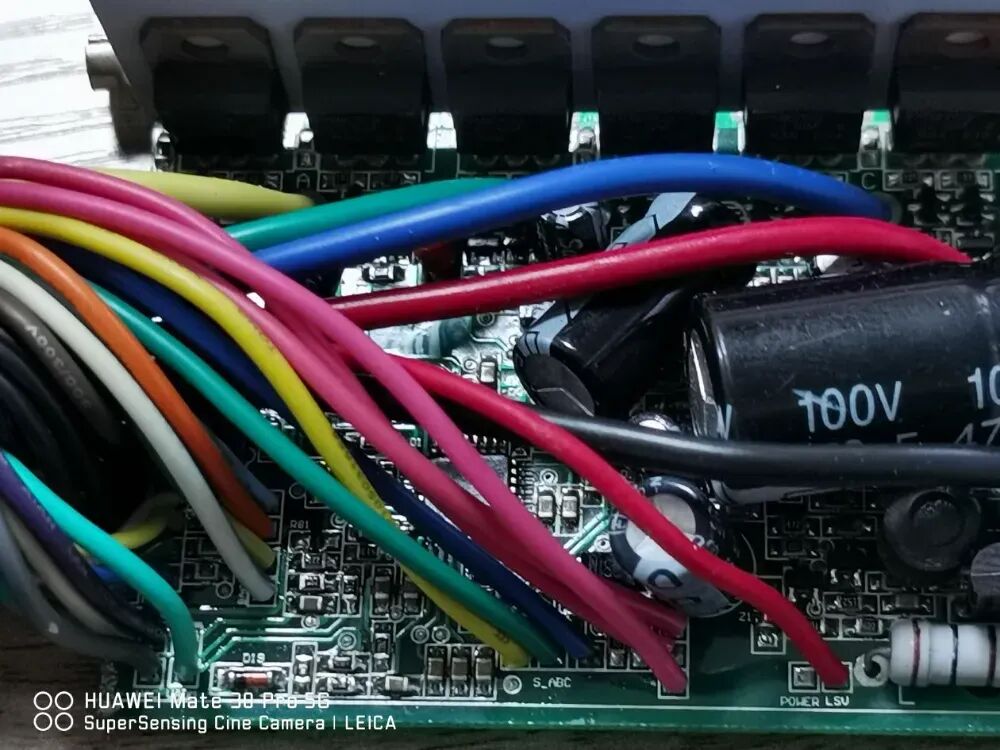

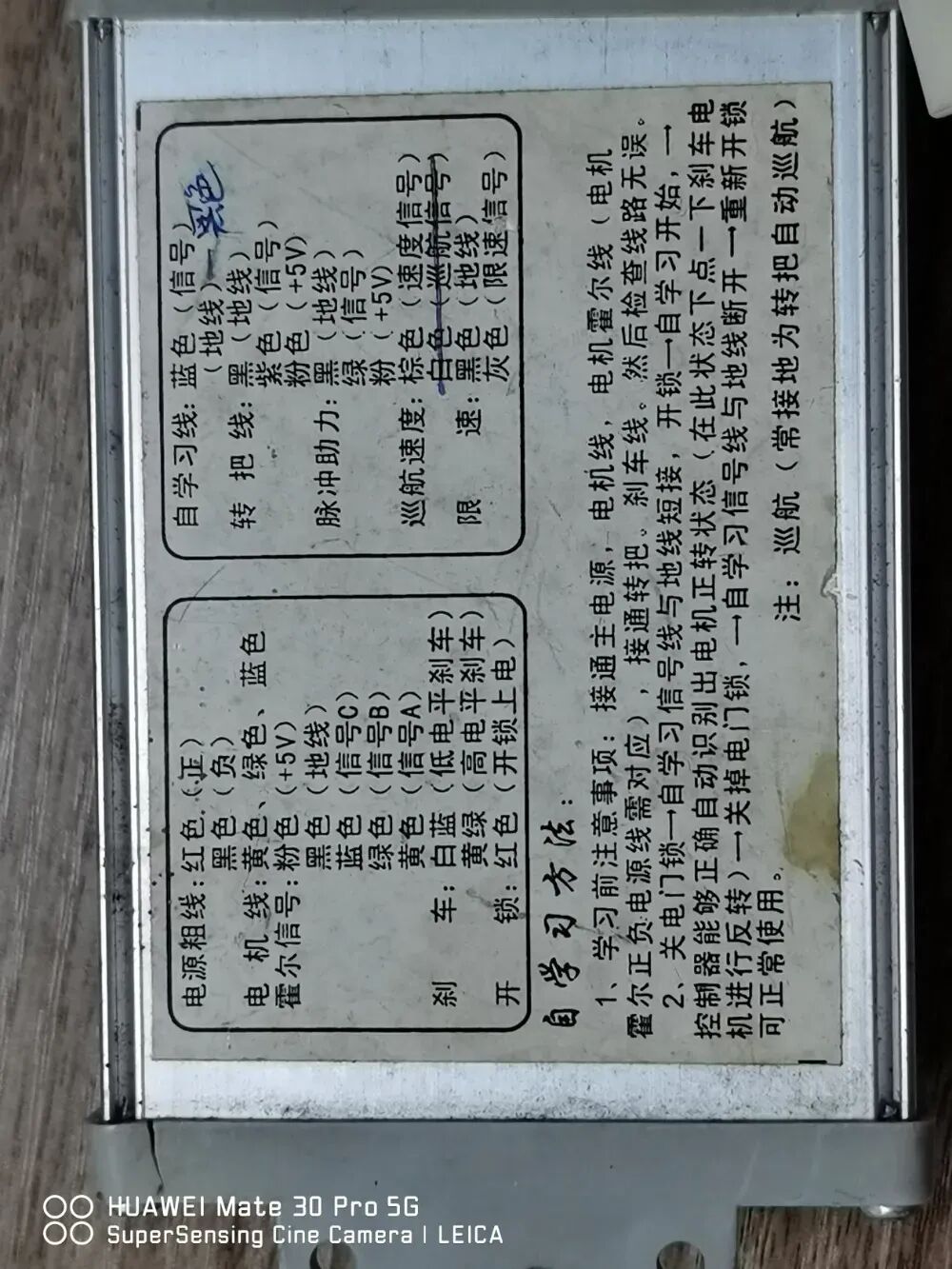

控制器这么多引线都是什么意思呢，经过测查证，意思如下

拆解之前，先看下螺钉位置，几个螺钉，多大的螺钉，然后找一下合适的工具。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图6

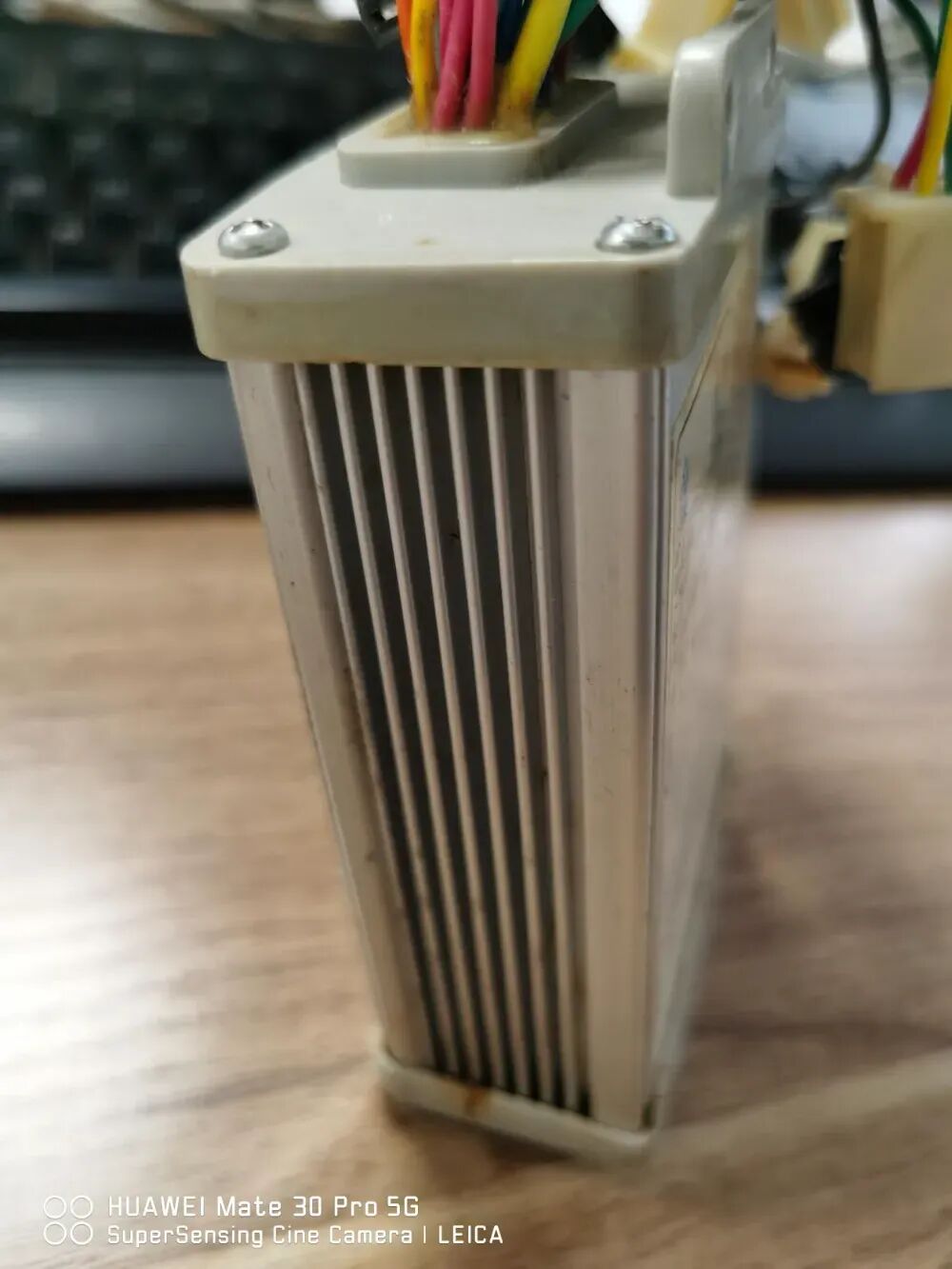

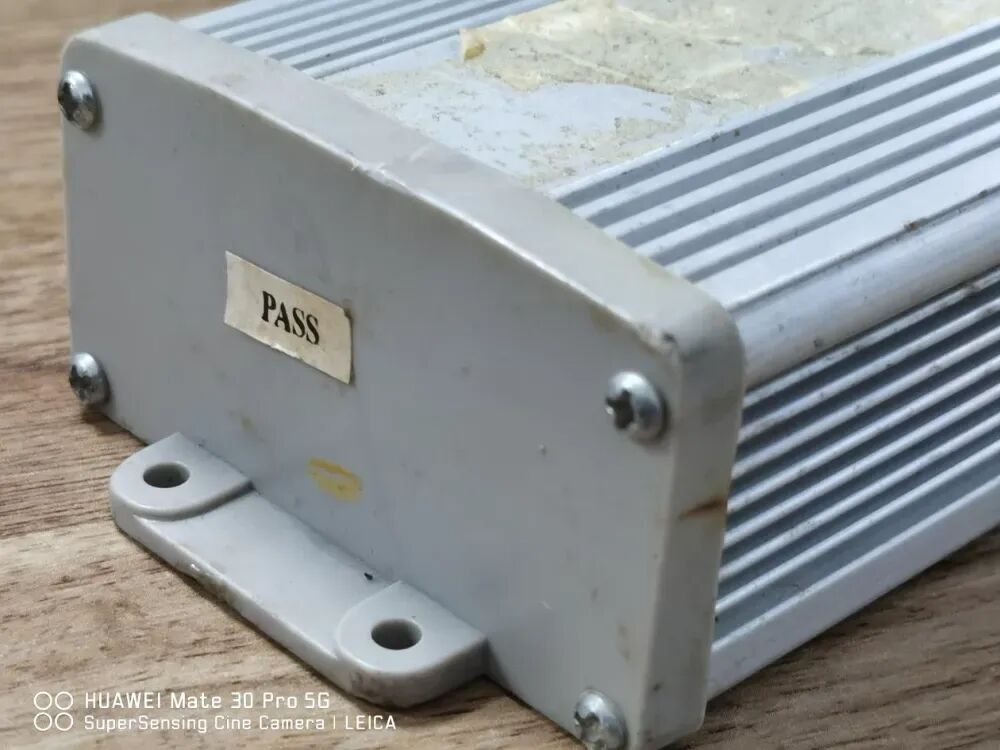

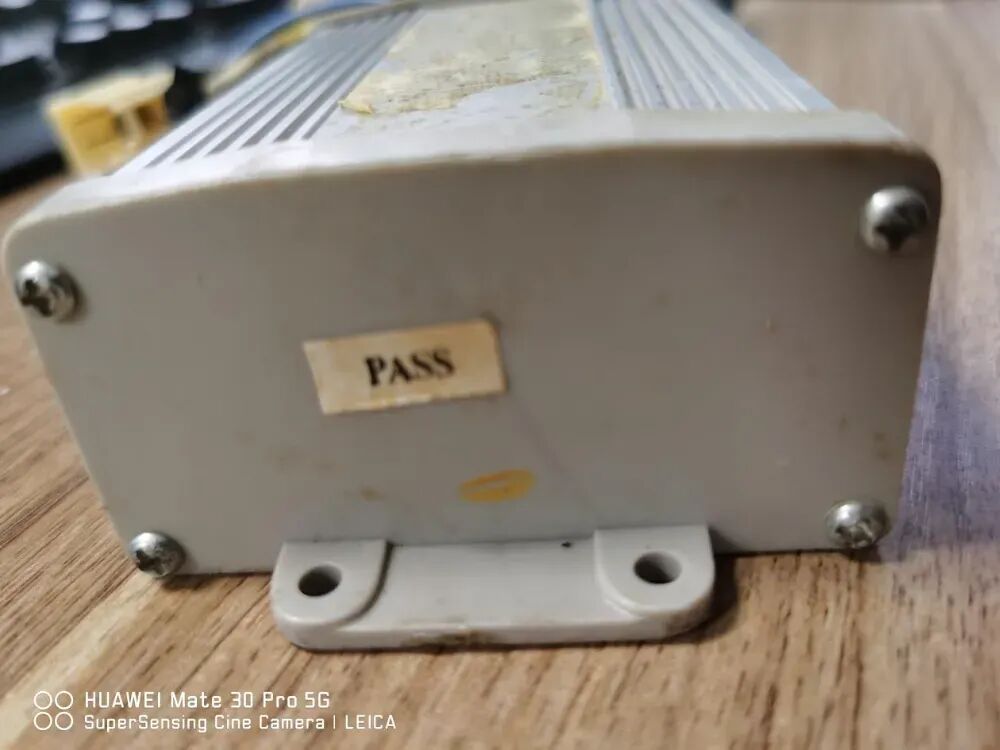

由于控制器的外壳采用的是铝型材，左右挡板是塑料件，铝型材分上下盖。两端挡板总共8个十字螺钉。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图7

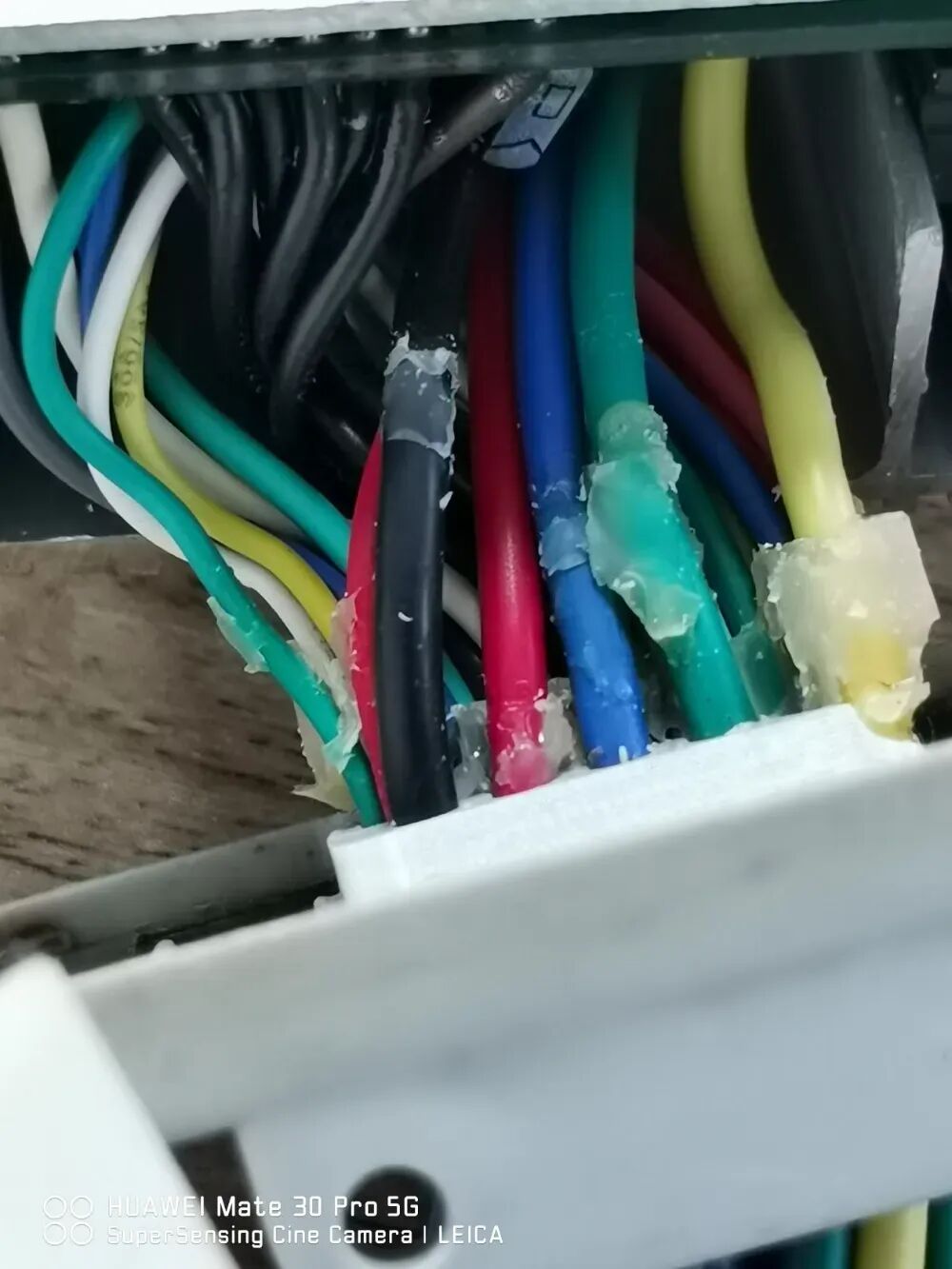

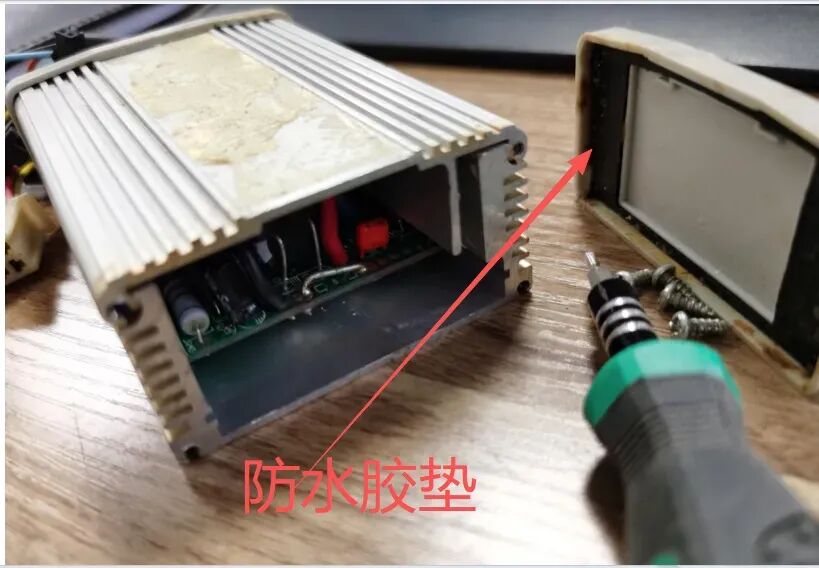

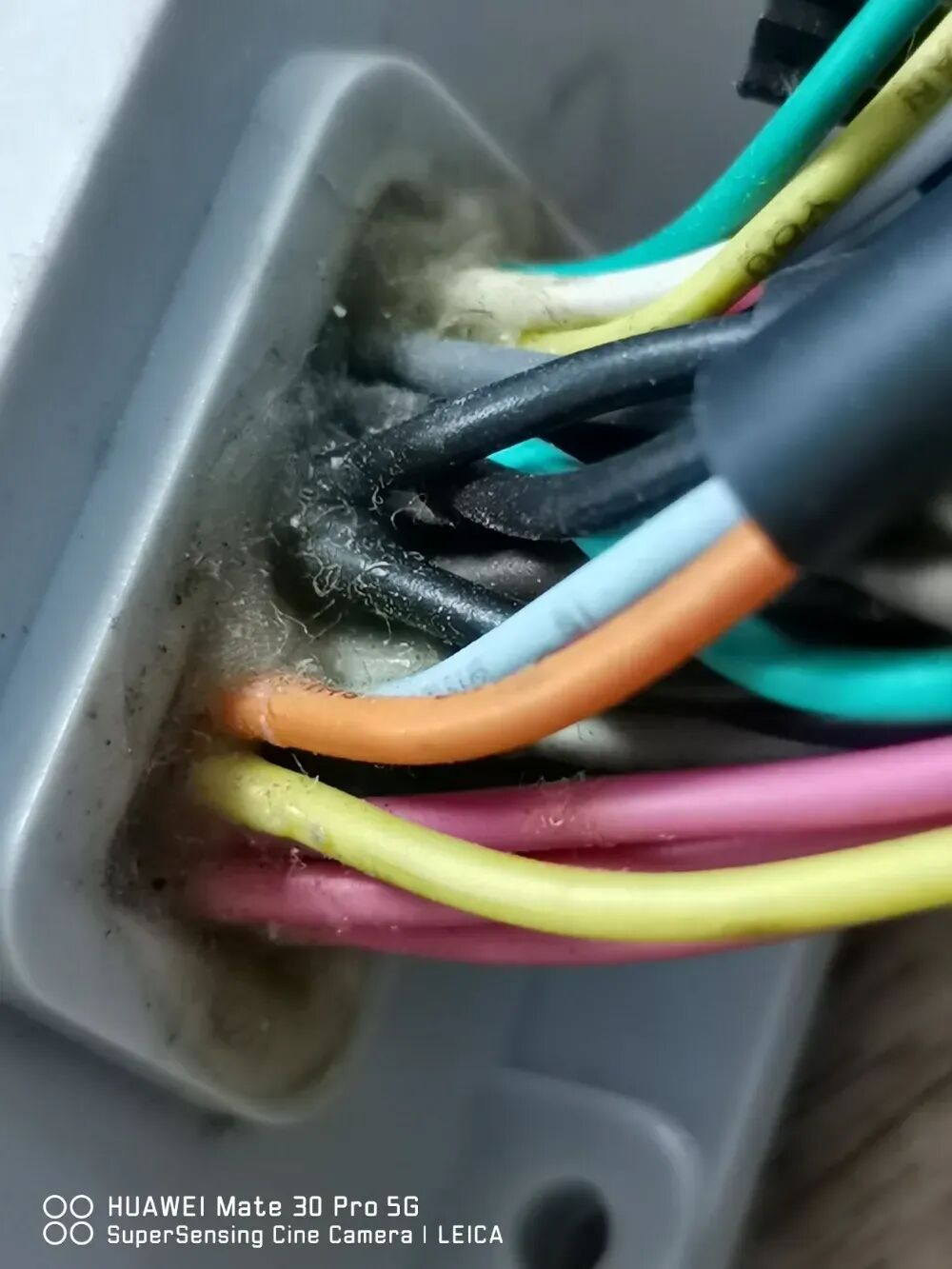

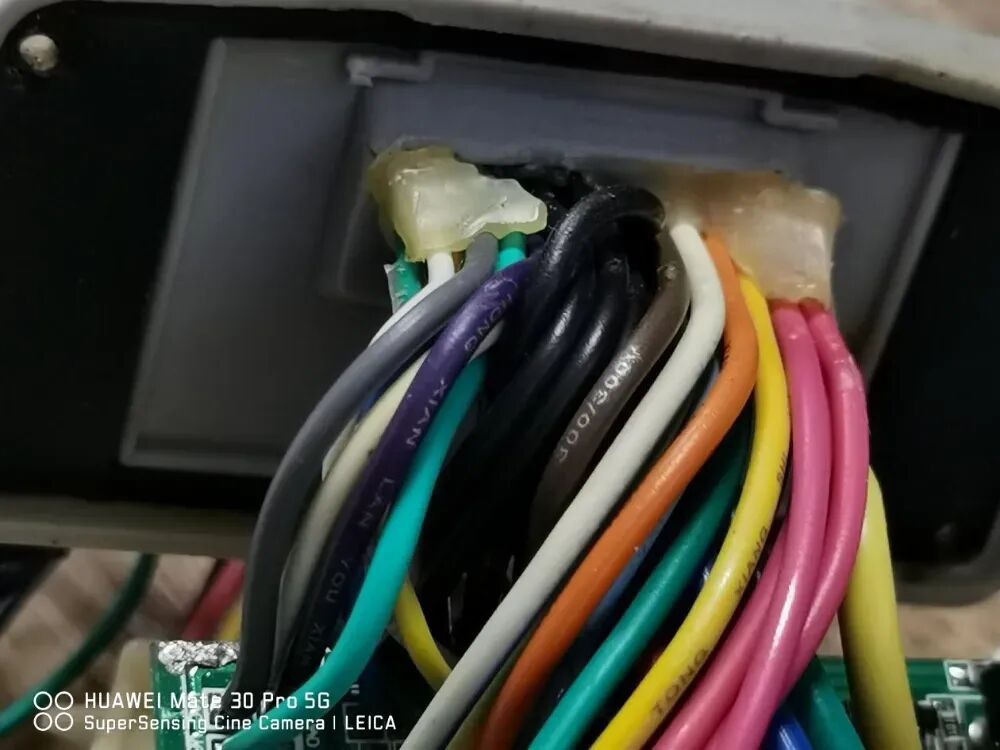

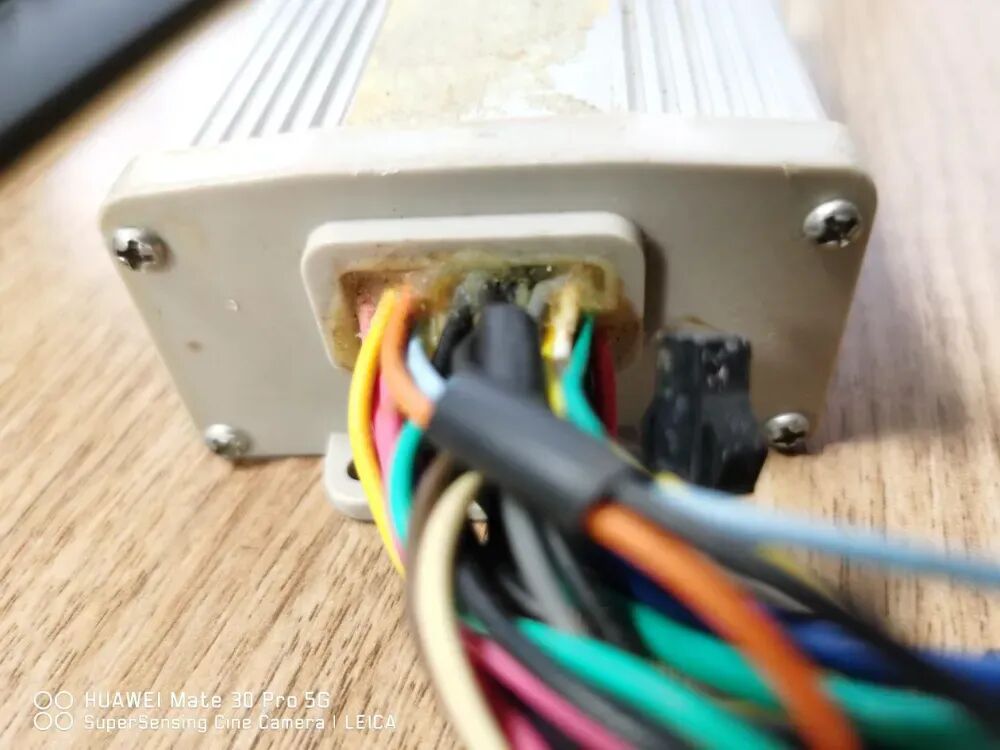

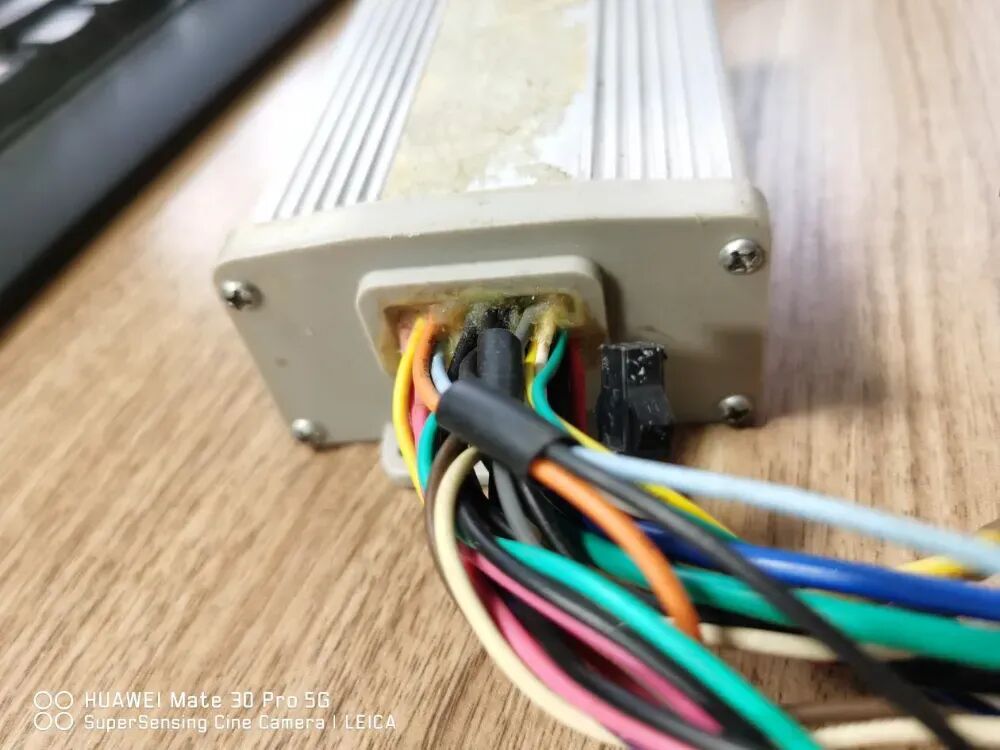

出线孔位置涂抹了很多黄胶，这主要是为了防止线束直接摩擦松动，起到固定的作用，上盖的线束是通过这个塑料件过孔出来的，把线束缕好放进去，押进来，能达到很好的密封效果，可以实现一定等级的防水。

看来装配的工艺要求还是比较合理。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图8

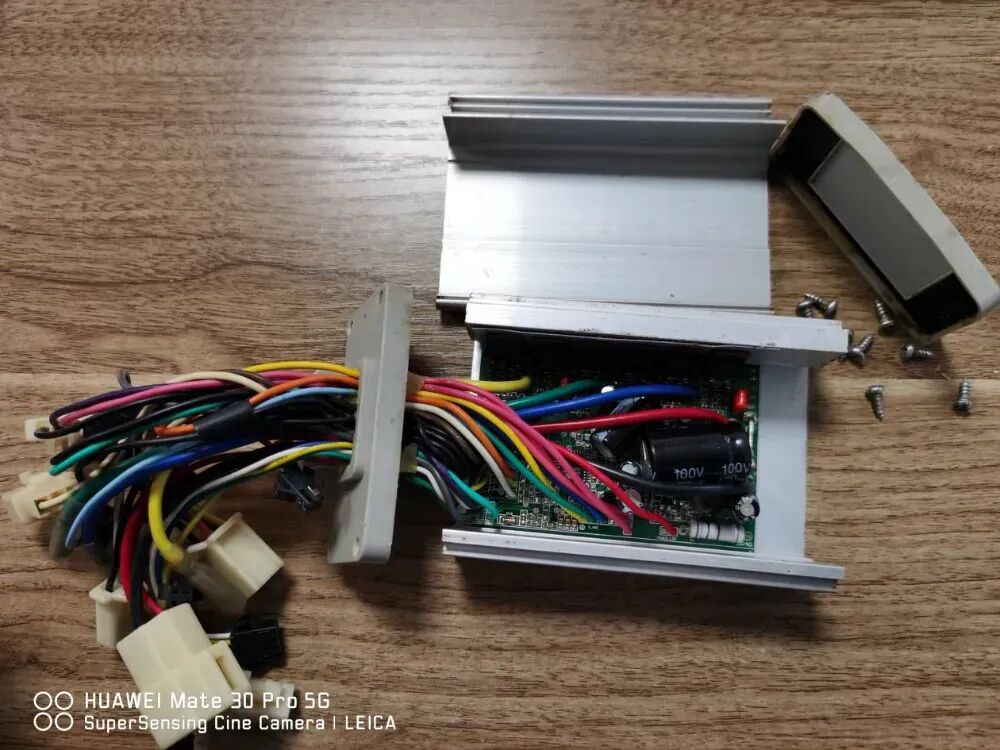

分析了螺钉位置，找出十字起子，很轻松的拆下无线的一端，漏出控制器电路板的一端，，，

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图9

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图10

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图11

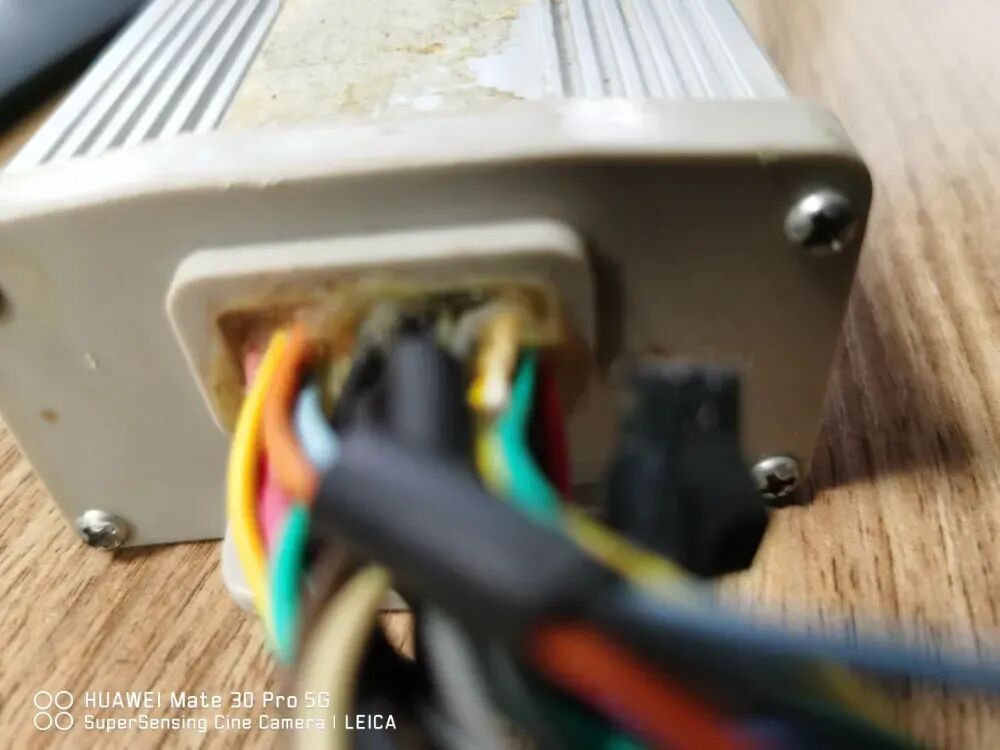

翻到另一端出线孔的一端，再拆4个螺钉，拆掉塑料挡板，看到涂抹的黄胶很多，并且胶还很牢固。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图12

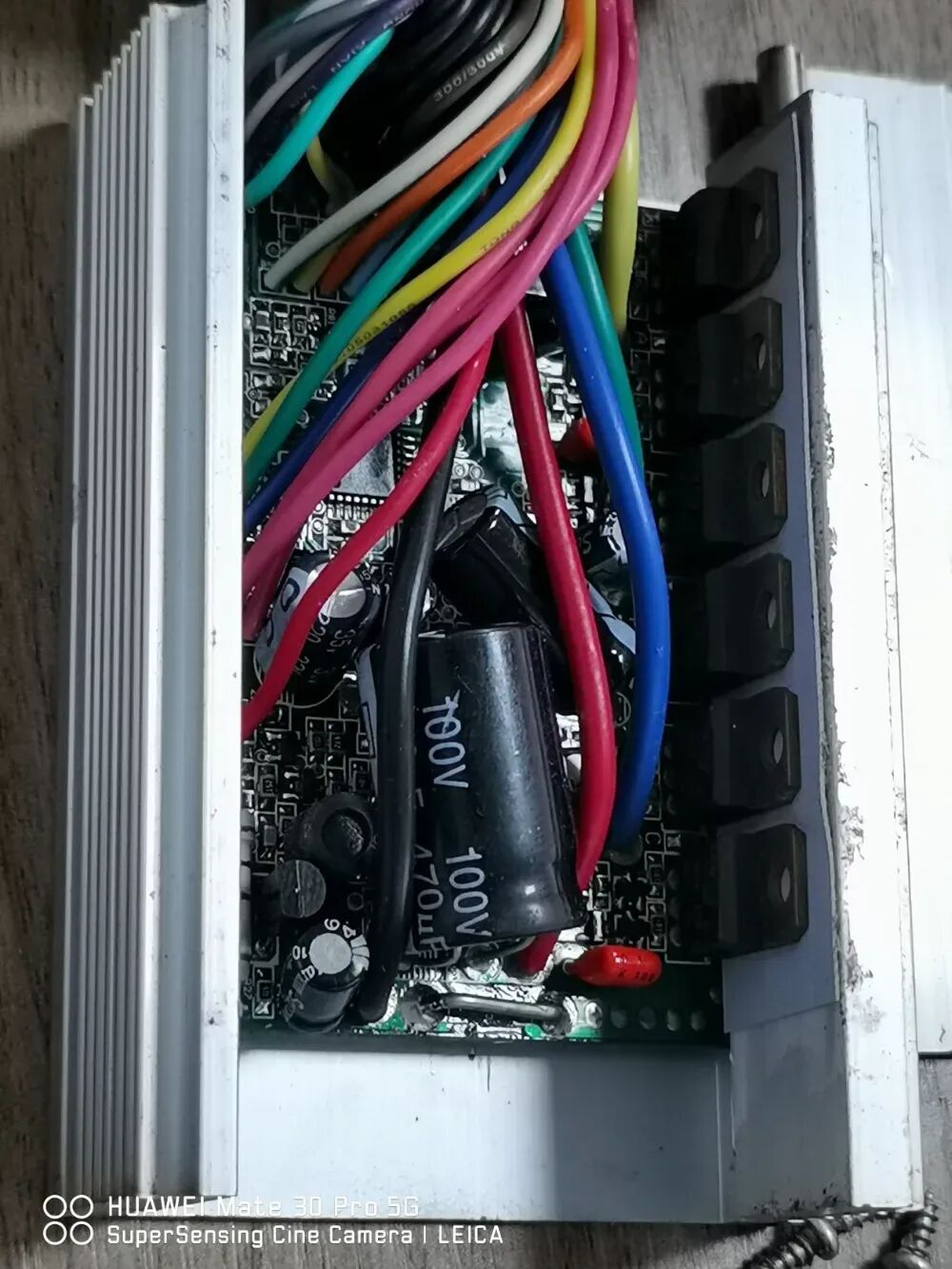

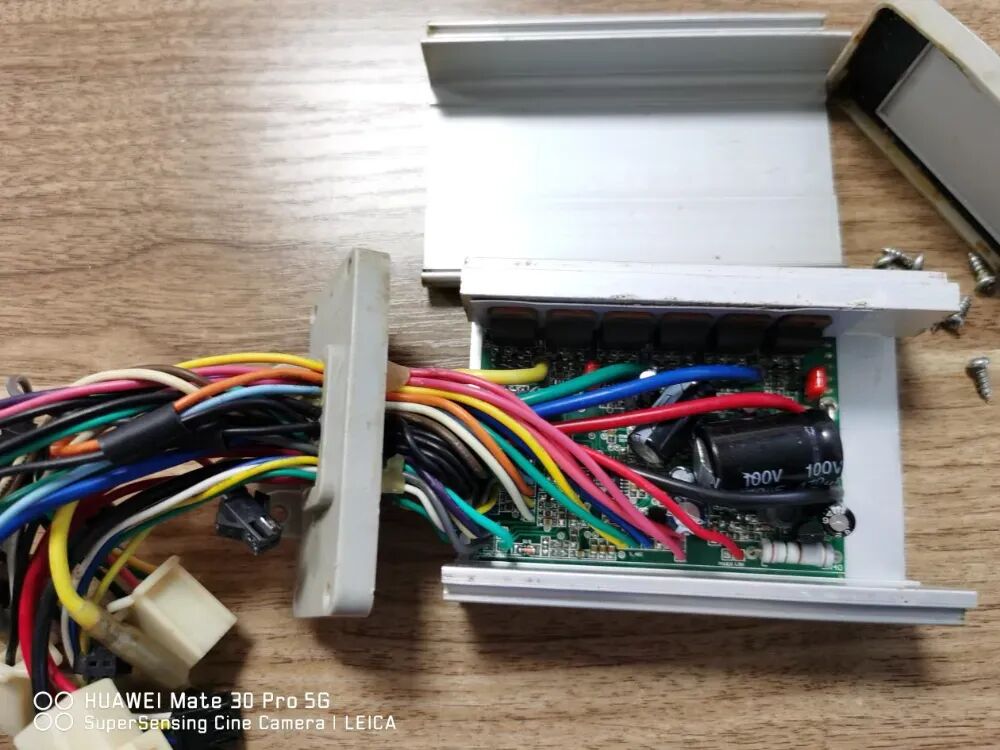

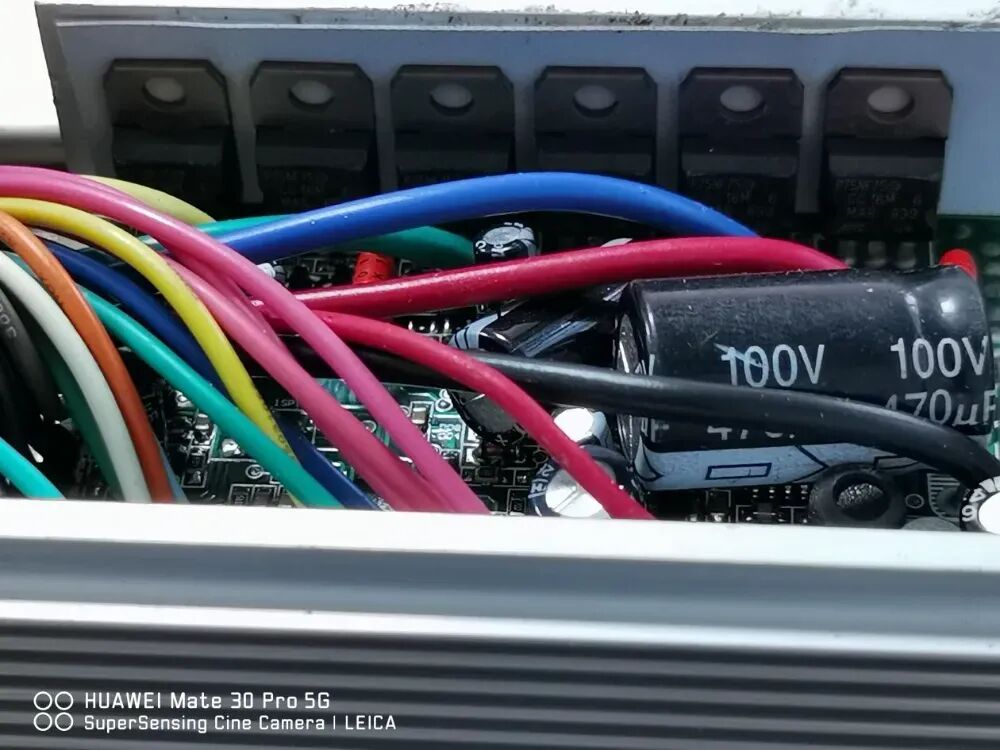

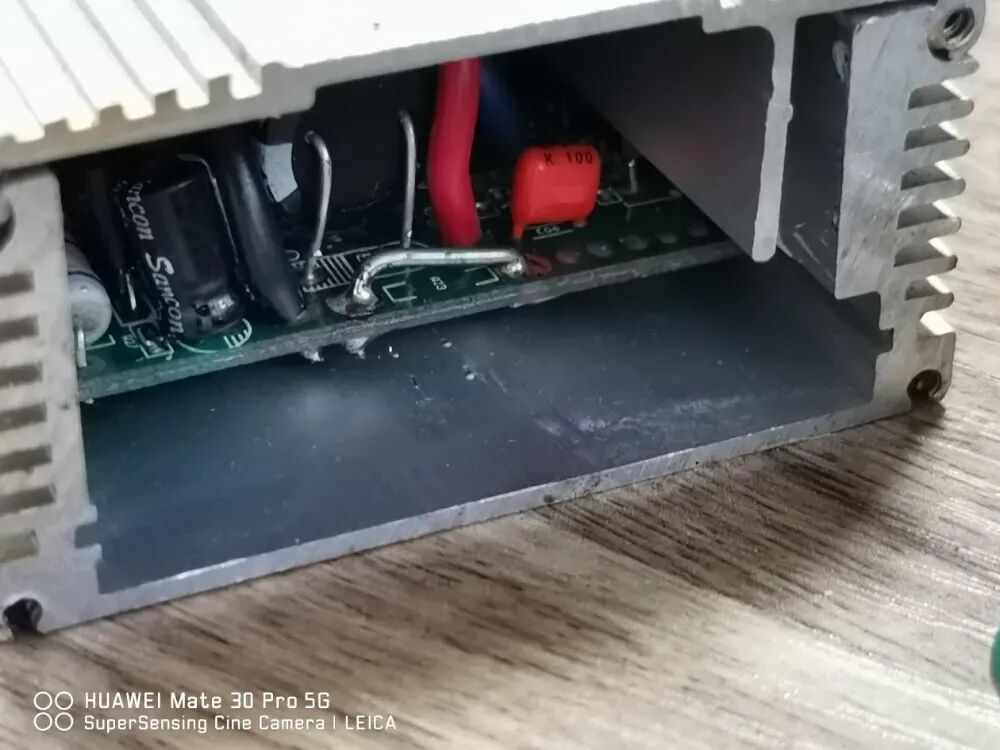

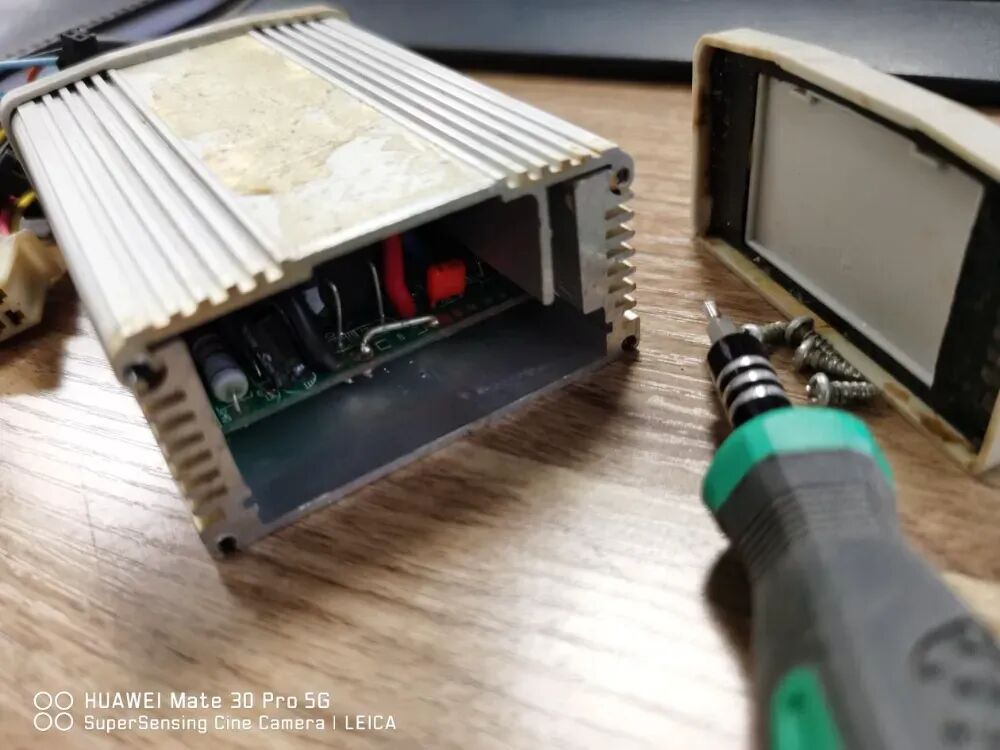

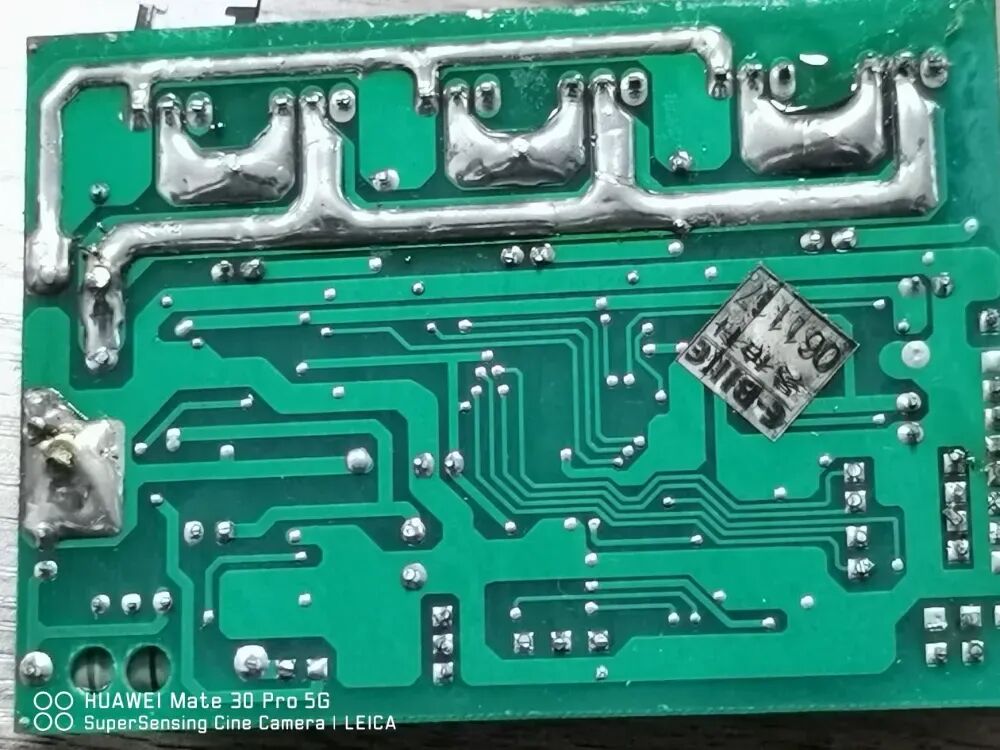

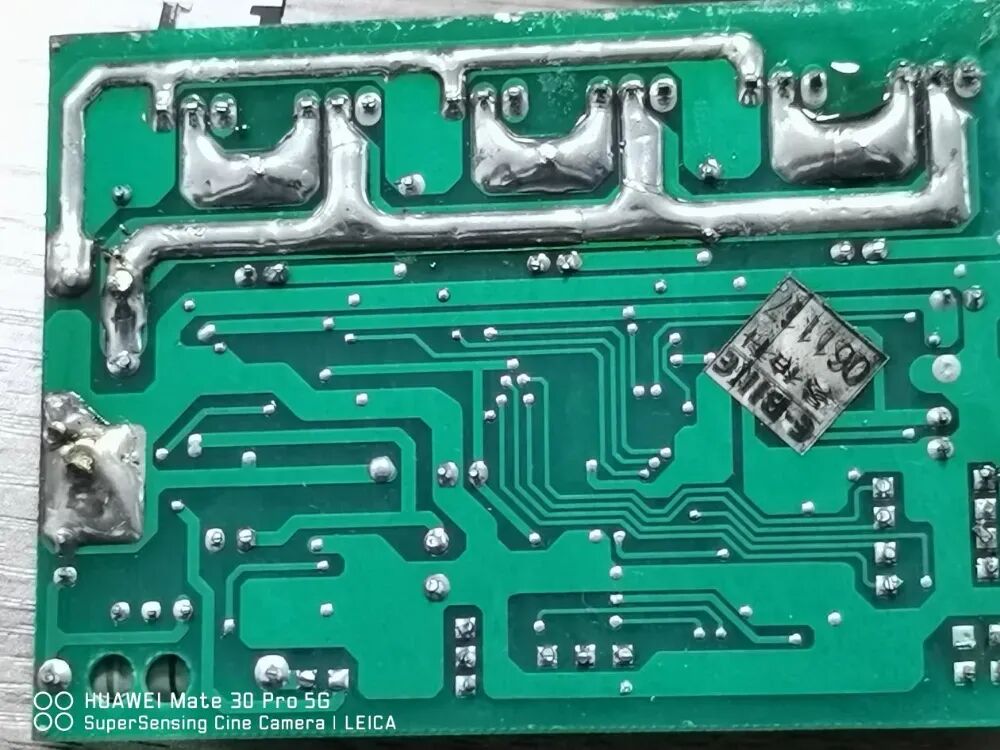

拿掉铝型材主机外壳，电路板的的全貌一览无余。

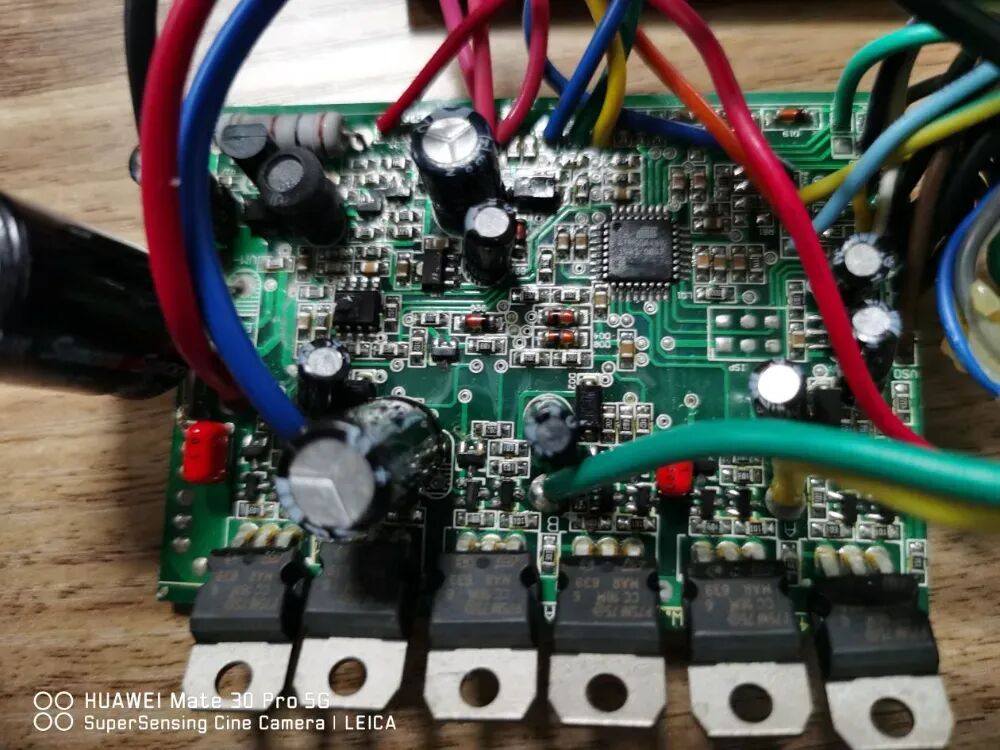

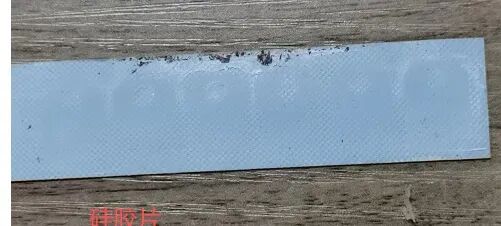

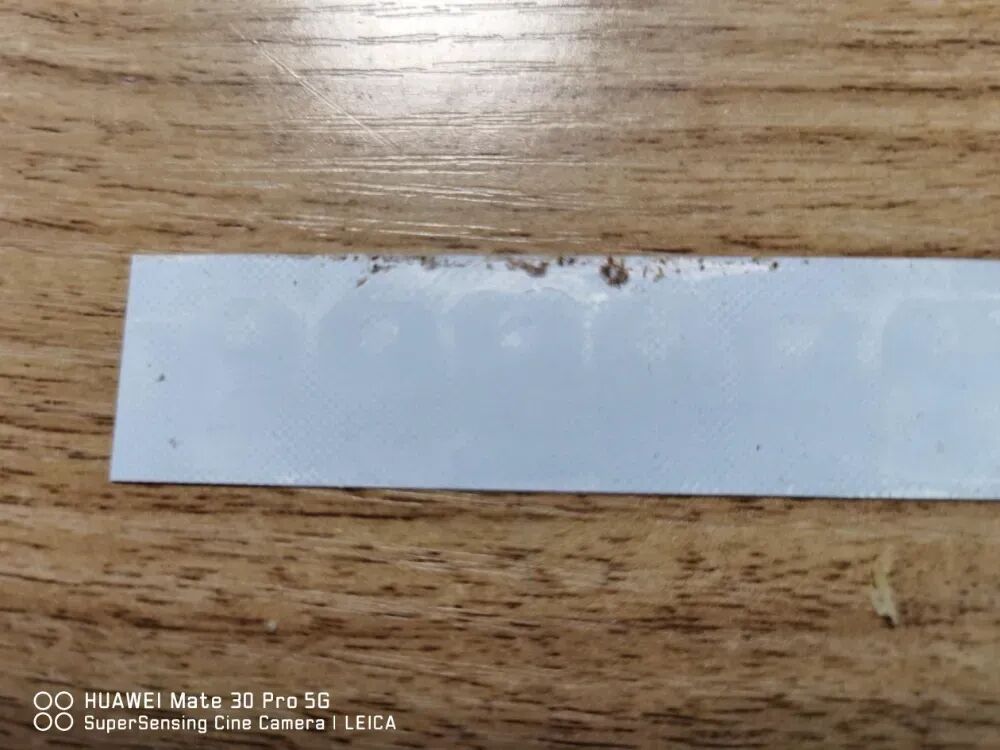

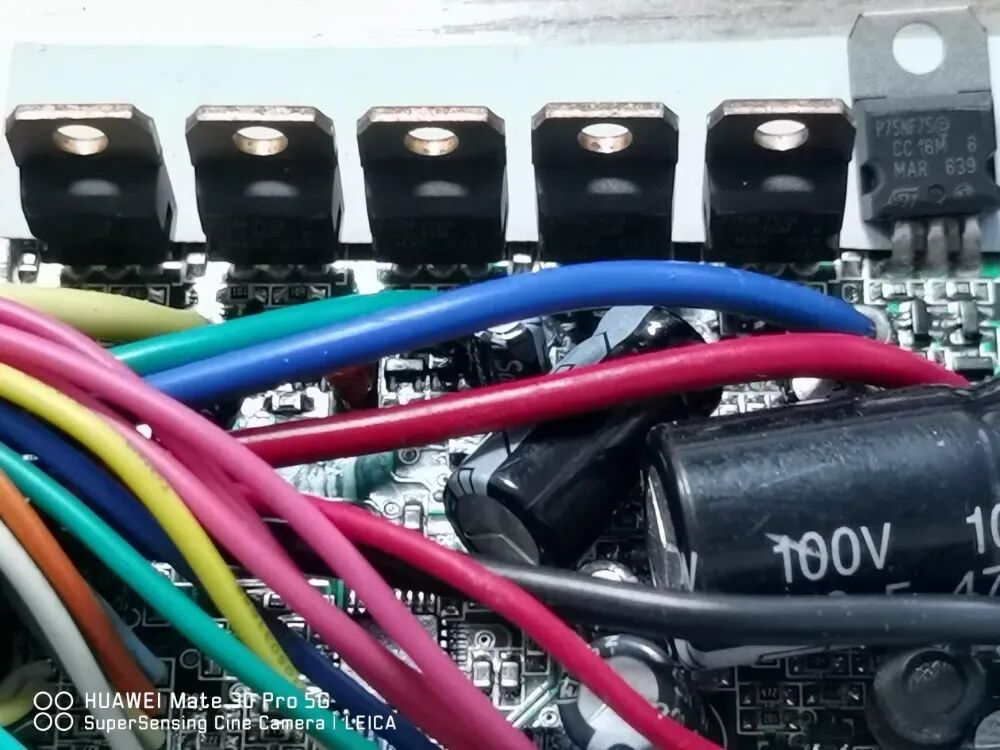

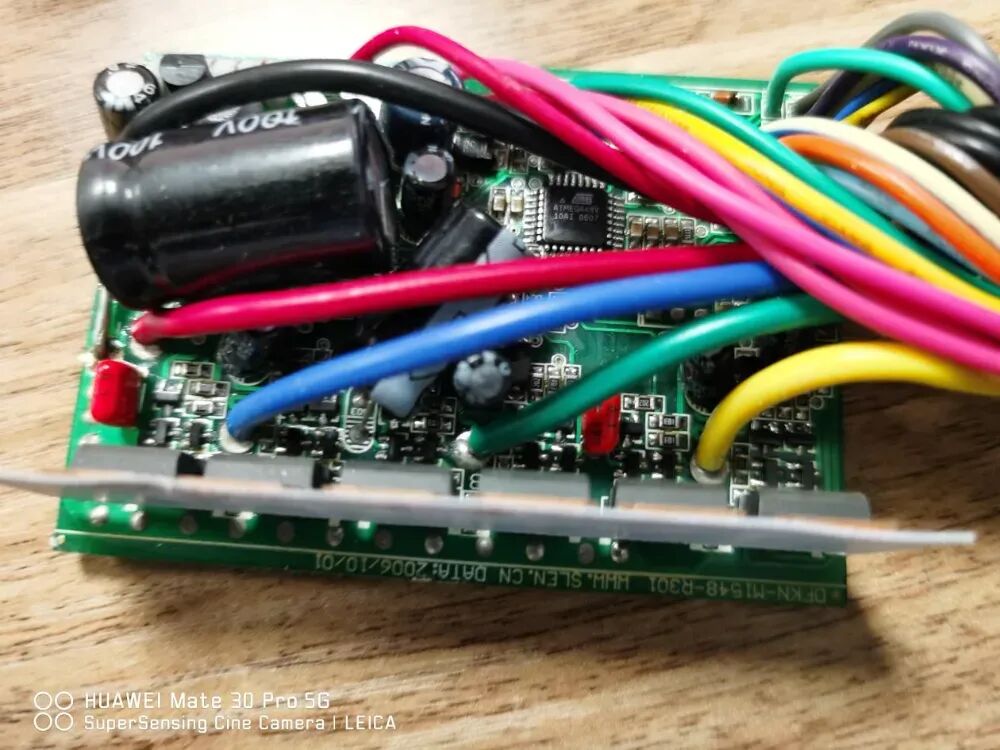

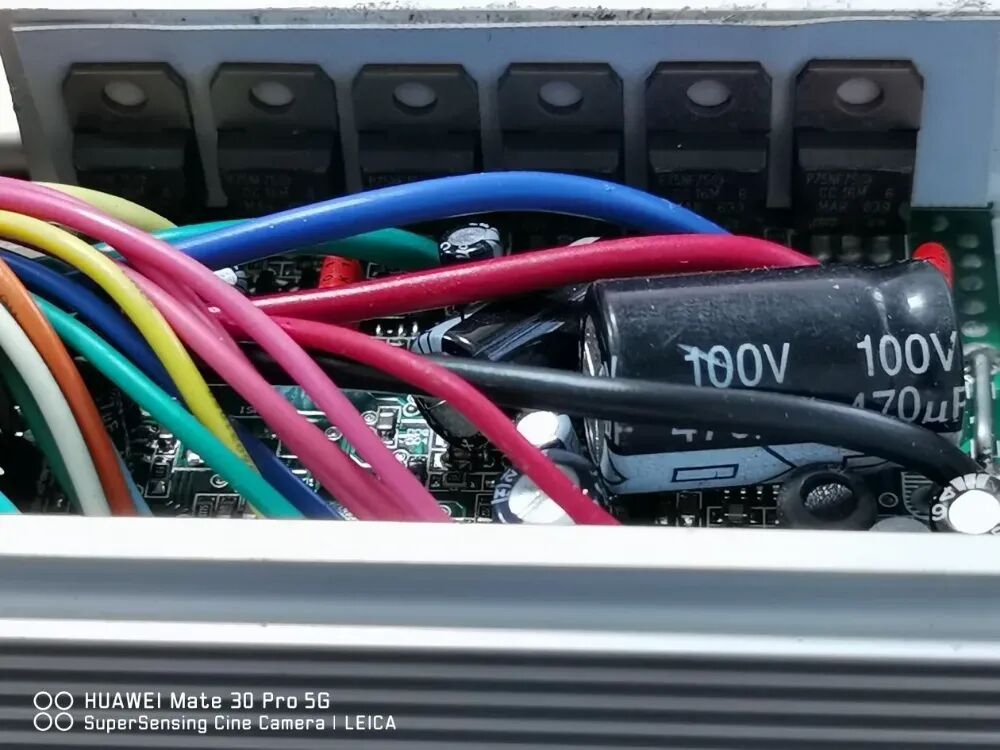

这种电路板设计的比较有亮点的，就是驱动电机的6个MOS管整齐的背靠一个硅胶片，贴到铝型材的一个边，这种肯定设计前定制的铝型材。并且6个MOS管也不像我们常规设计那样，只要背靠散热片，就需要穿螺钉固定。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图13

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图14

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图15

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图16

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图17

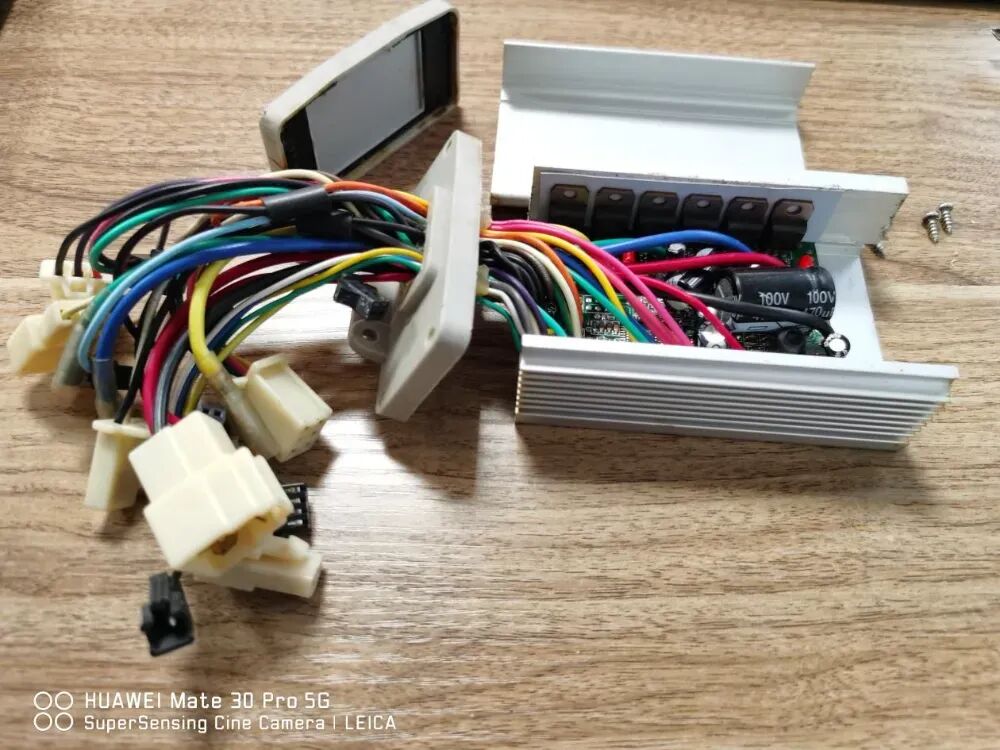

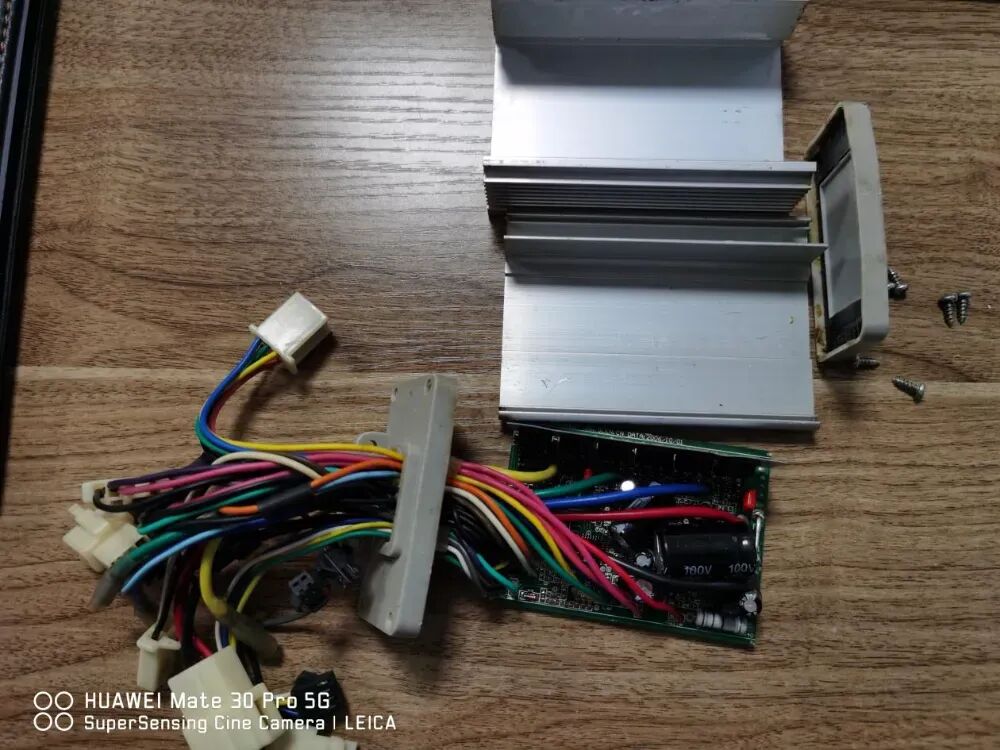

控制器的主体都拆解完了，来个大合影吧！

然后，再把主控板放进铝型材外壳中，再合影一下，哈哈

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图18

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图19

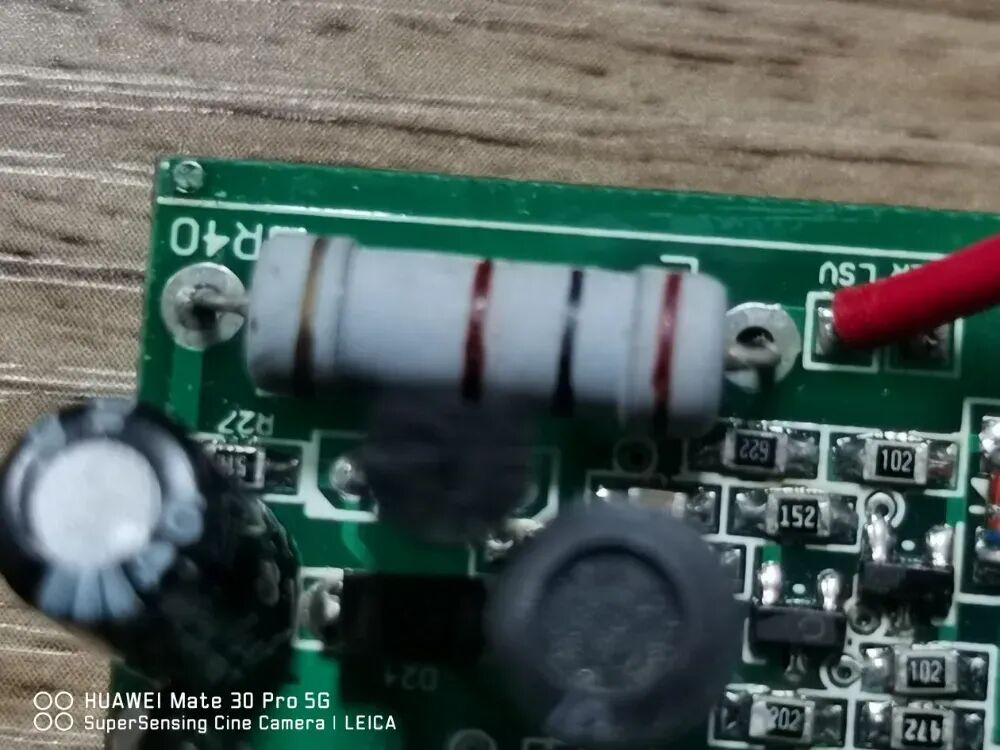

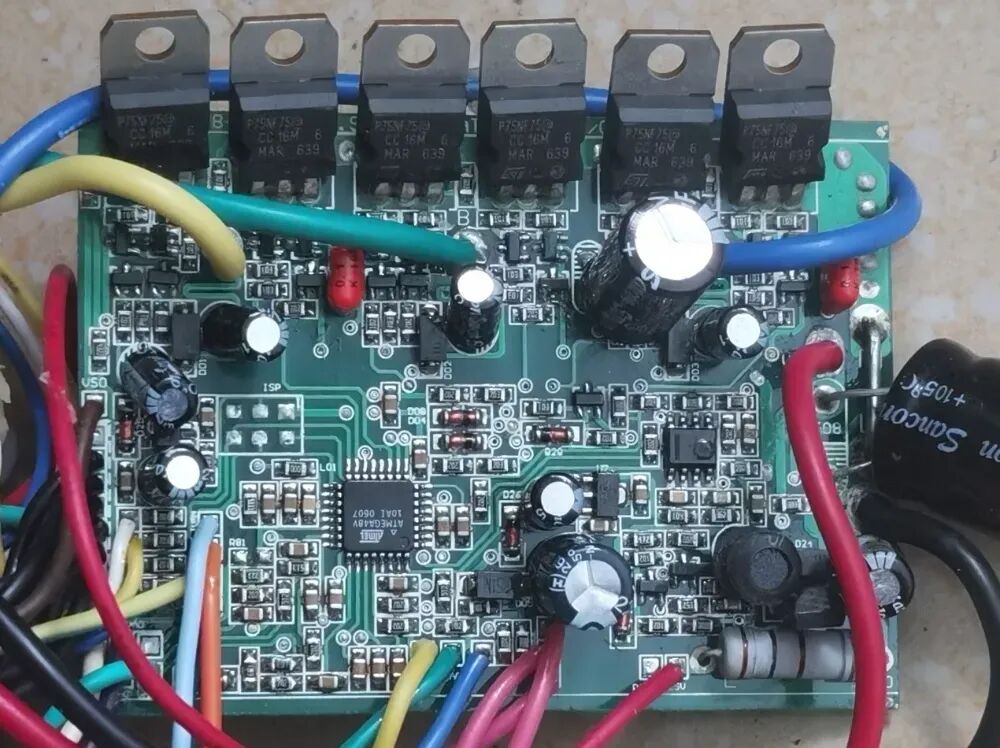

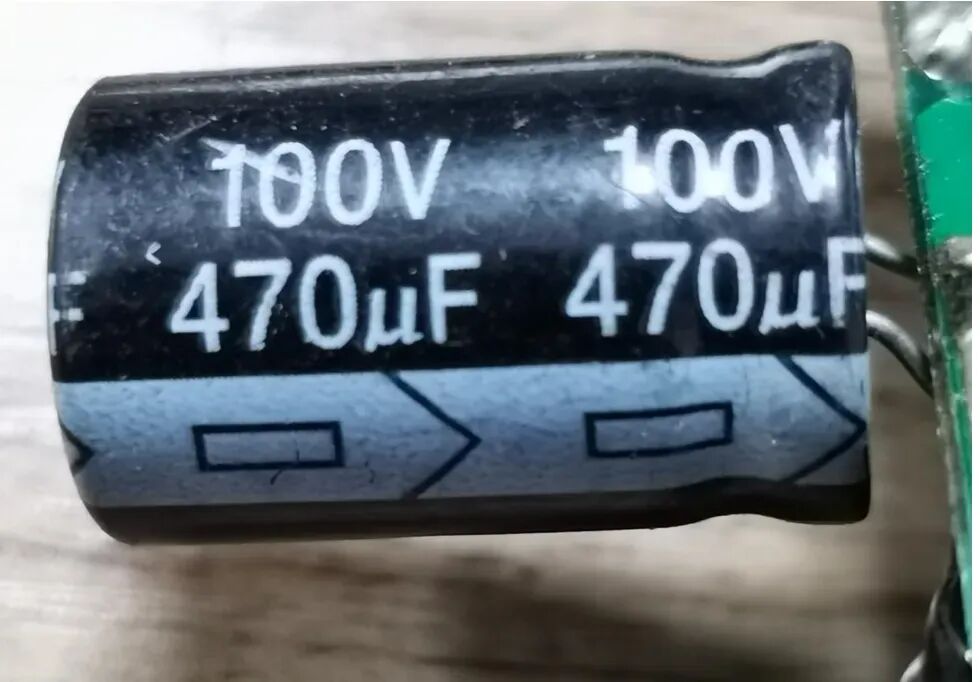

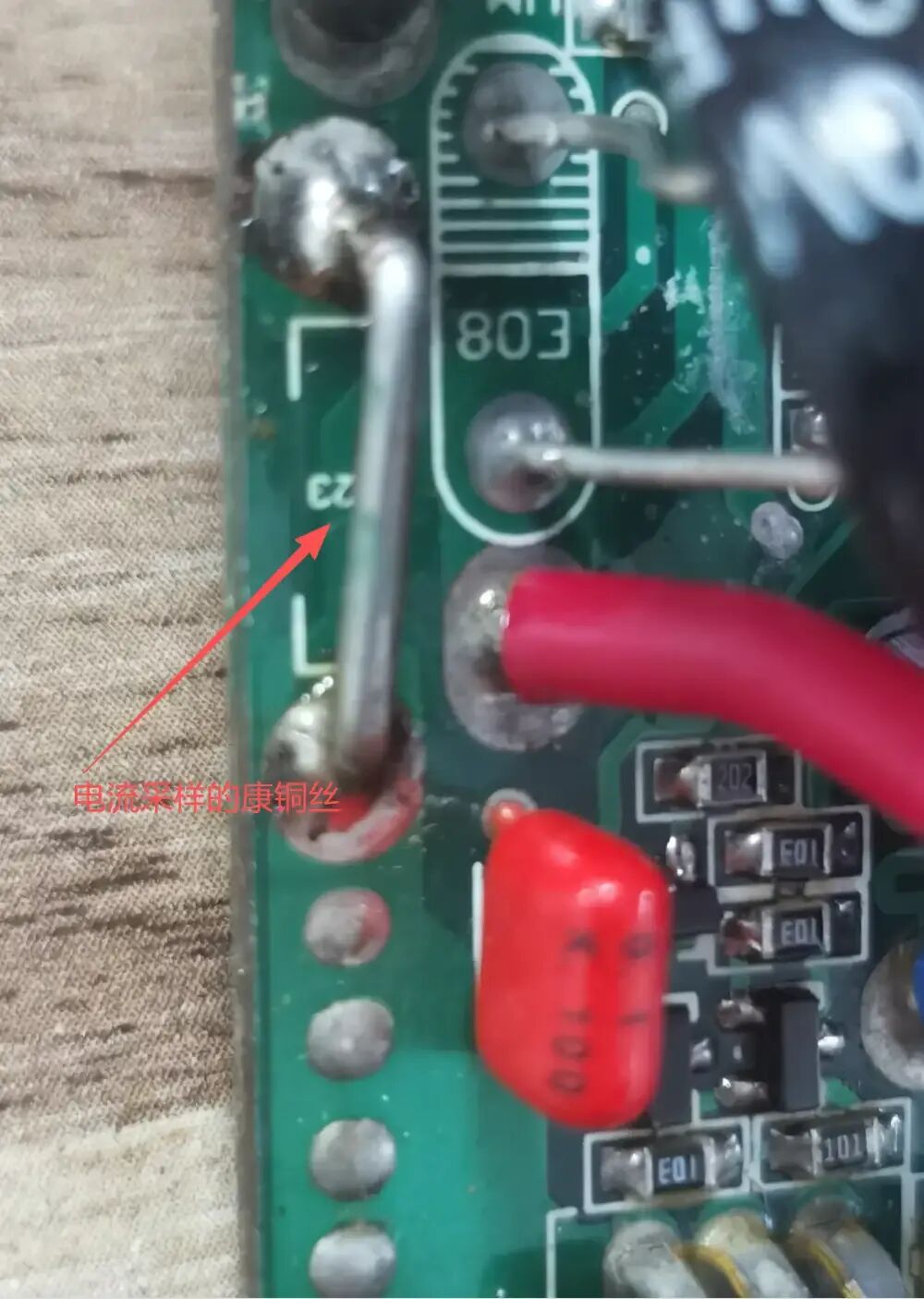

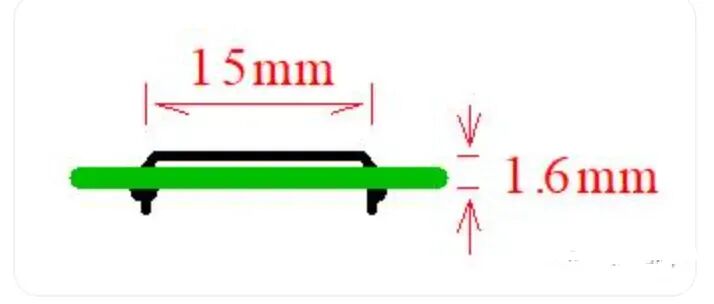

下面开始研究一下电路板了

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图20

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图21

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图22

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图23

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图24

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图25

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图26

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图27

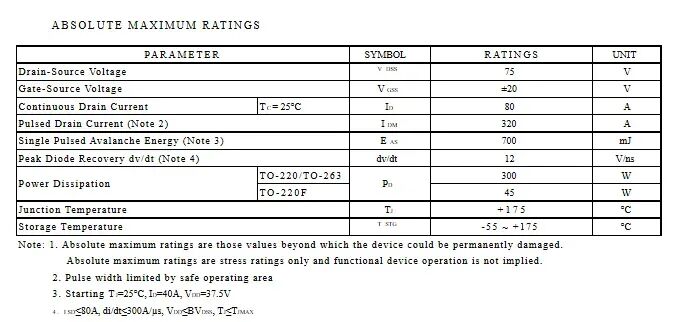

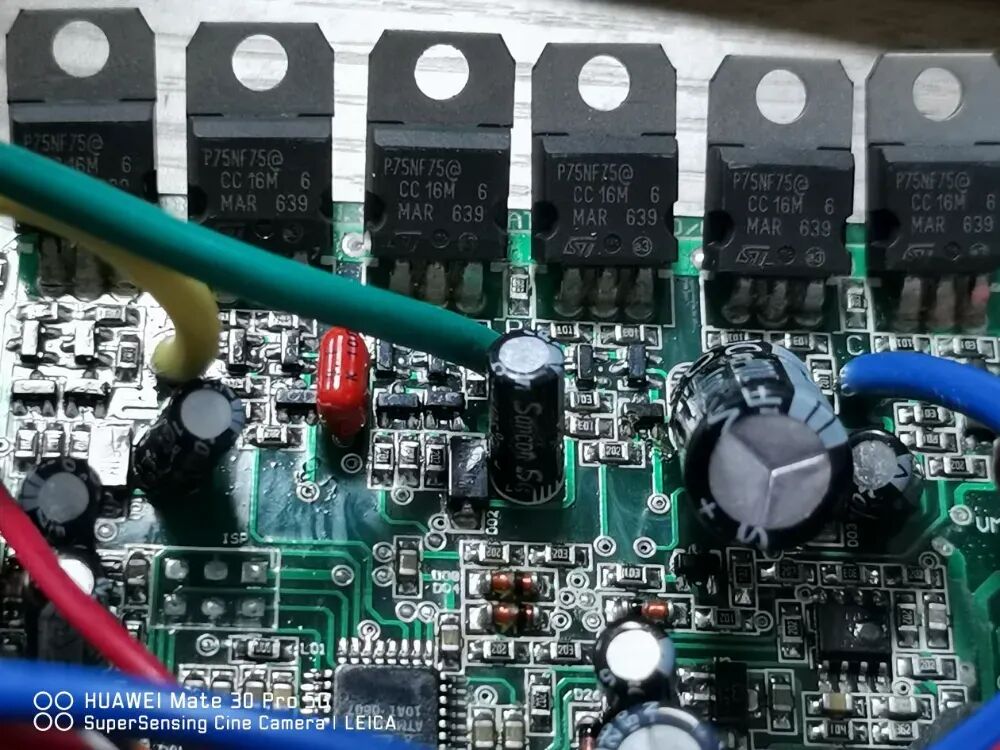

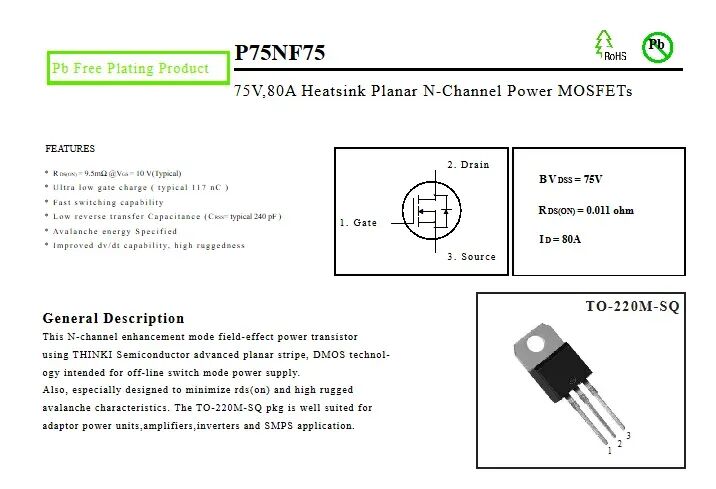

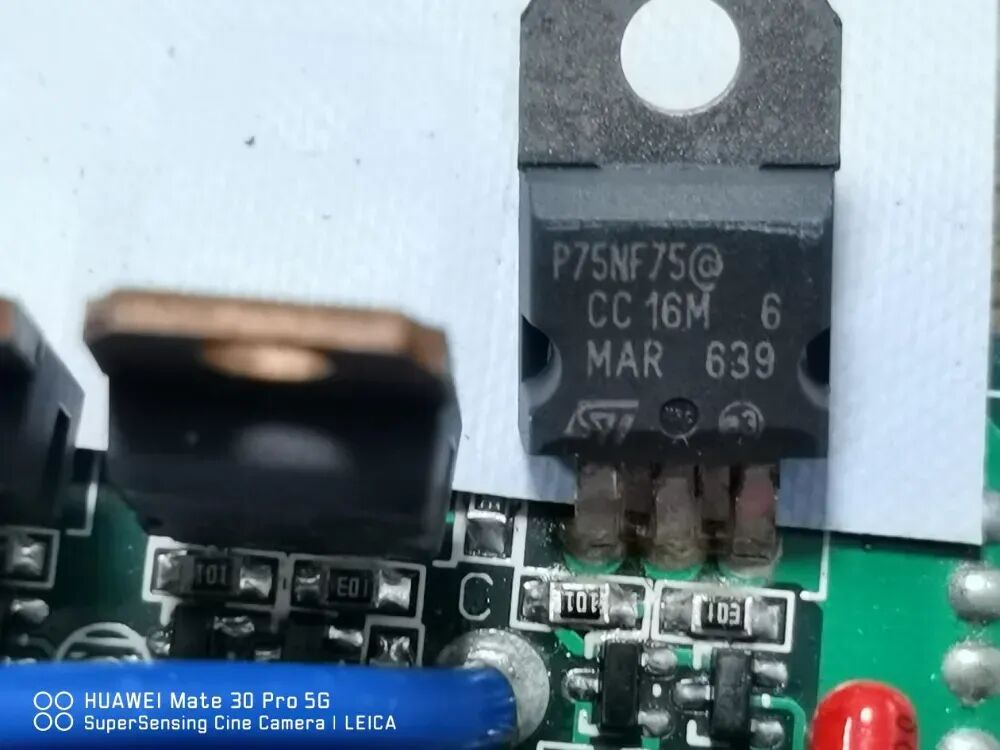

用的是6个75N75MOS，这种MOS管想当初也是比较常用的。

资料网上很多，因为有很多厂家生产

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图28

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图29

拆解到这里，有人会问，为什么要用6个MOS管的，那就稍微说下

咱知道，因为是电动自行车，直流电池供电，需要电机驱动轮子才能前进后退，那么电机如何驱动轮子呢，就需要稍微了解下直流电机驱动的原理

先看下直流电机驱动的原理

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图30

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图31

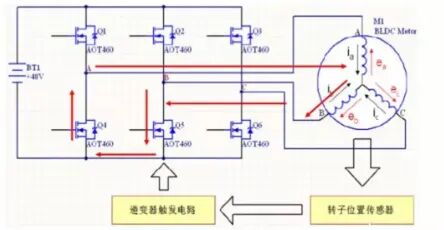

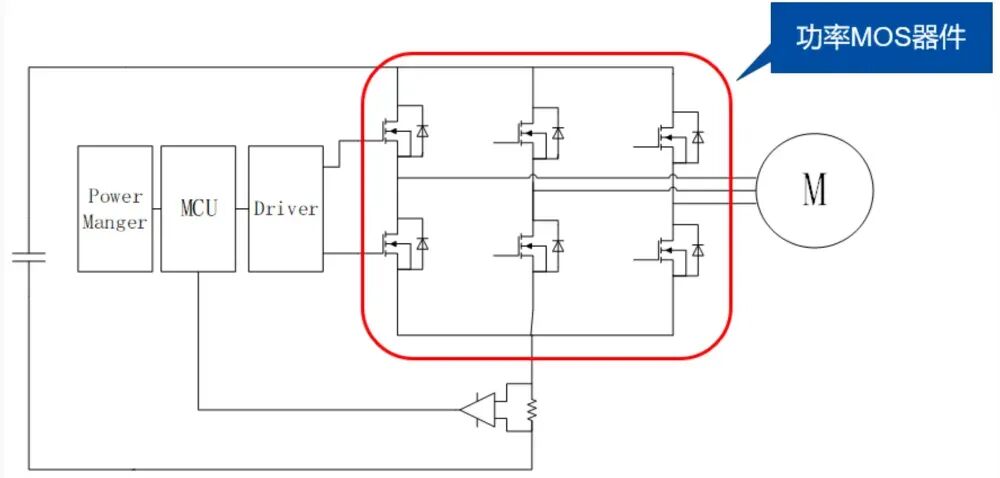

BLDC 的功率级驱动电路通常由 6 个 N 沟道功率 MOS 管构成三相全桥。这 6 个 MOS 管分为两组，三个高边 MOS 连接电源正极（VBus），三个低边 MOS 连接电源负极。通过控制 MOS 管通断，实现电流在电机绕组中分配，推动电机运转。

单个 NMOS 开通时，需瞬间提供电流为内部寄生电容充电。栅源电压（VGS）达到阈值，MOS 管开启。MOS 管开通后，需维持 VGS 保持导通状态，使电流为电机提供动力。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图32

低边 MOS 管源极（S）接电源负极，栅源电压易满足，驱动简单。而高边 MOS 管的源极连接到电机相线，其电压时刻处于动态变化之中，不确定因素较多。若要开通高边 MOS 管，就需要借助自举电路来提供合适的栅极电压，这一过程涉及复杂的电路设计和信号处理，驱动难度大。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图33

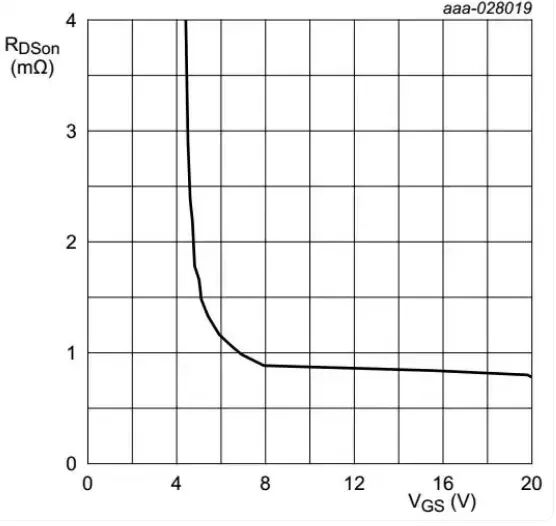

一般情况下，MOS 管的导通内阻会随着 VGS 的增大而降低。当 VGS 处于 10 - 15V 时，MOS 管能够达到最小的导通电阻（RDSON）。此时，电流在电路中传输时的能量损耗大幅降低，从而提高了整个驱动电路的效率。

控制器通过控制 6 个 MOS 管通断，实现 BLDC 换相，调节电机转速、转向，满足不同应用需求，如电动汽车的加减速与能量回收。电机运转中若堵转引发过流，MOS 驱动电路能检测并切断电路，保护控制器和电机，确保系统运行。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图34

6只功率MOSFET管按一定要求顺次导通，就可实现无刷电机A、B、C三相绕组的轮流通电，完成换相要求，电机正常运转。在电动车无刷电机控制器中，这 6只功率管有二二通电方式和三三通电方式的运用，二二通电方式即每一瞬间有两只功率管同时通电，三三通电方式即每一瞬间有三只功率管同时通电。对于二二通电方式，功率管须按 VT1、VT2；VT2、VT3；VT3、VT4； VT4、VT5；VT5、VT6；VT6、VT1； VT1、VT2¼¼的通电顺序，电机才能正常运转。对于三三通电方式，功率管须按VT1、VT2、VT3；VT2、VT3、 VT4；VT3、VT4、VT5；VT4、VT5、 VT6；VT5、VT6、VT1；VT6、 VT1、 VT2；VT1、VT2 、VT3¼¼的次序通电，电机才能正常运转。

拆个“无牌”电动车控制器：为什么用了6个MOS管？大电流路径为何要开窗镀锡？图35

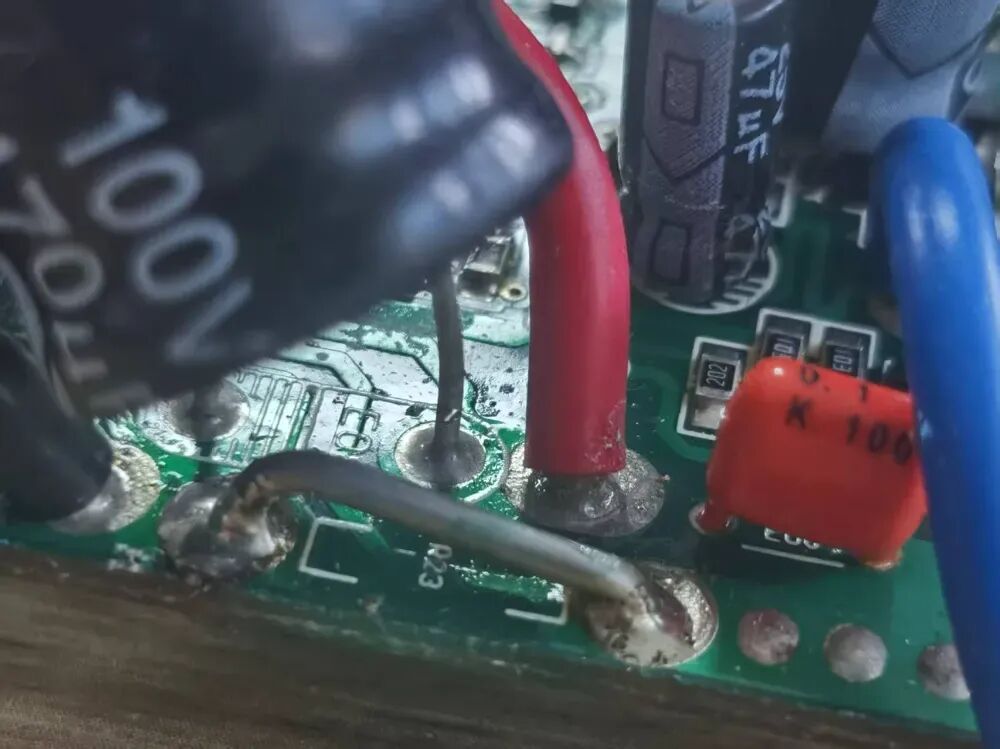

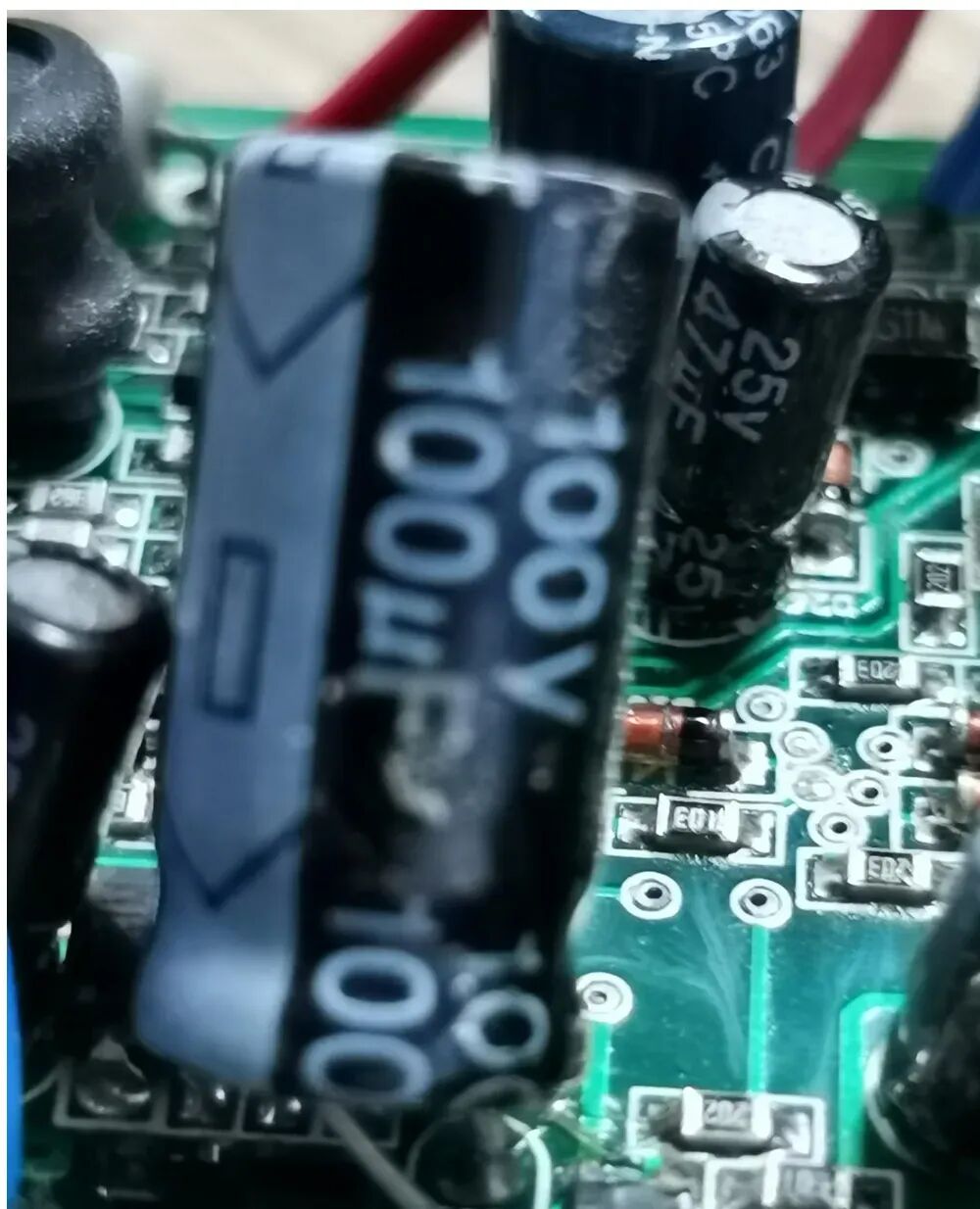

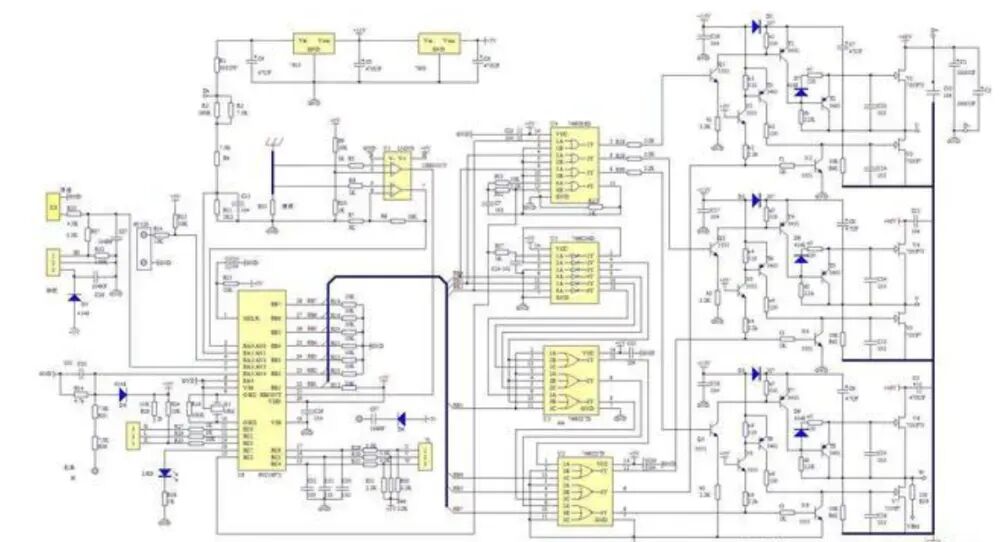

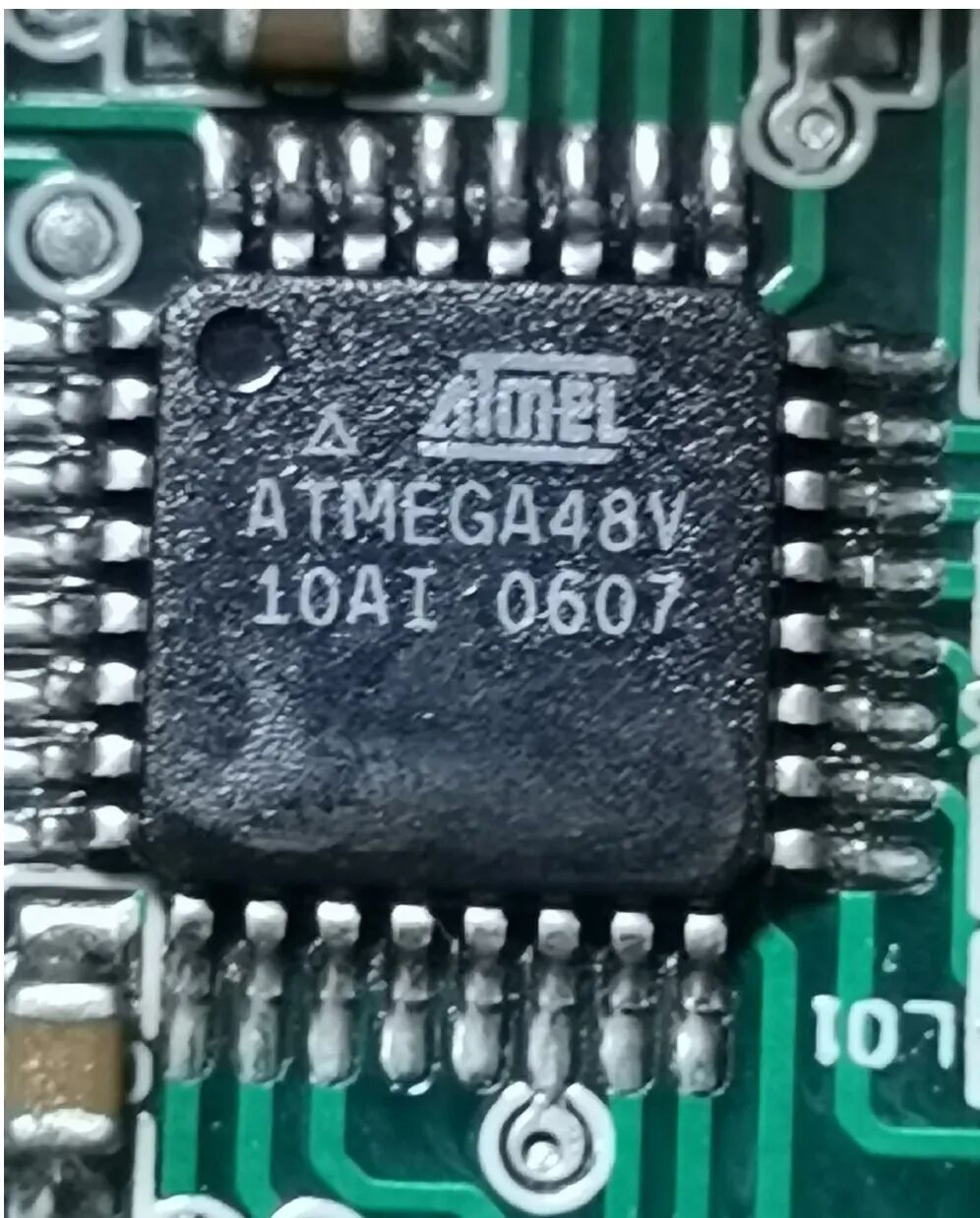

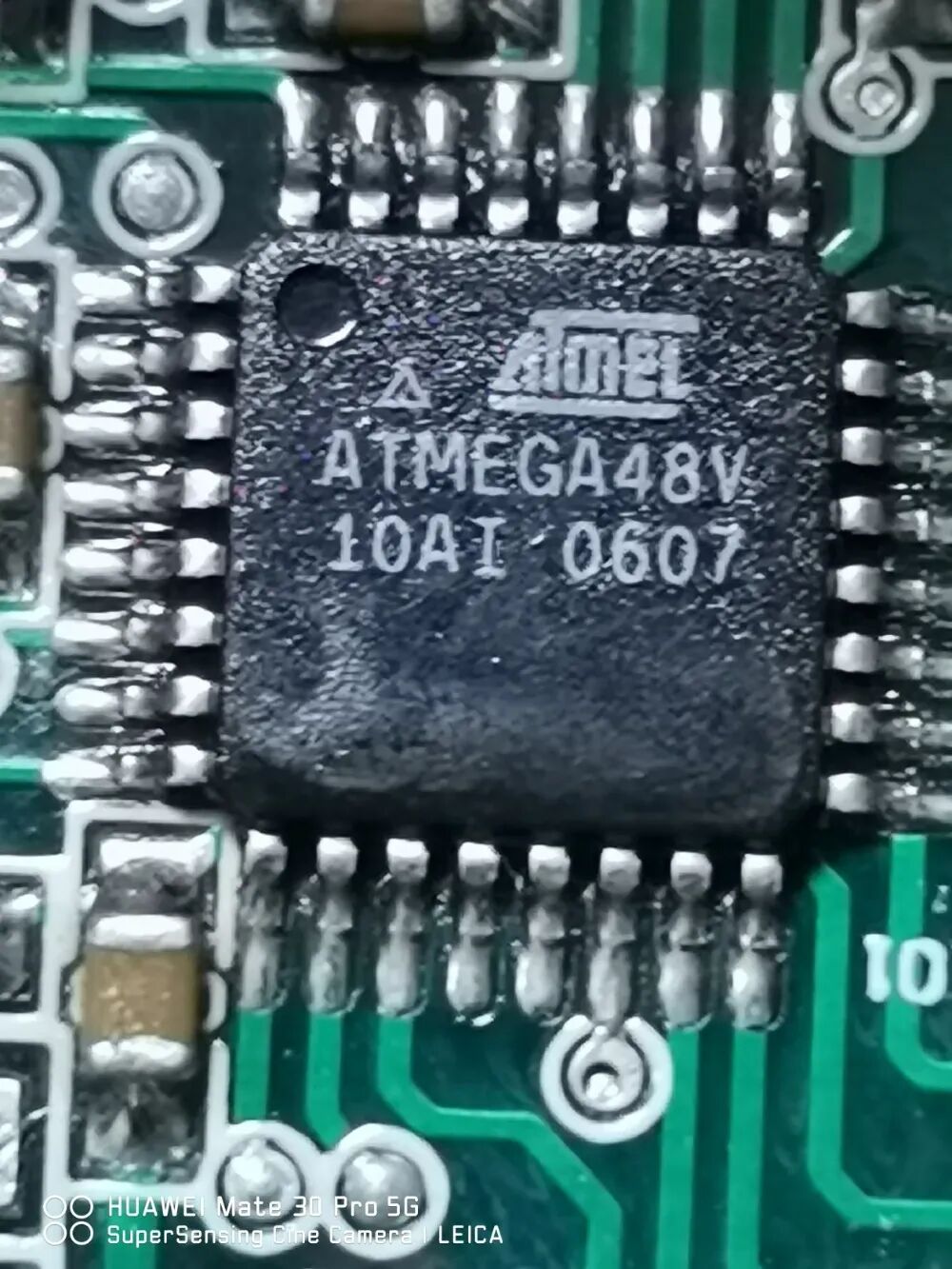

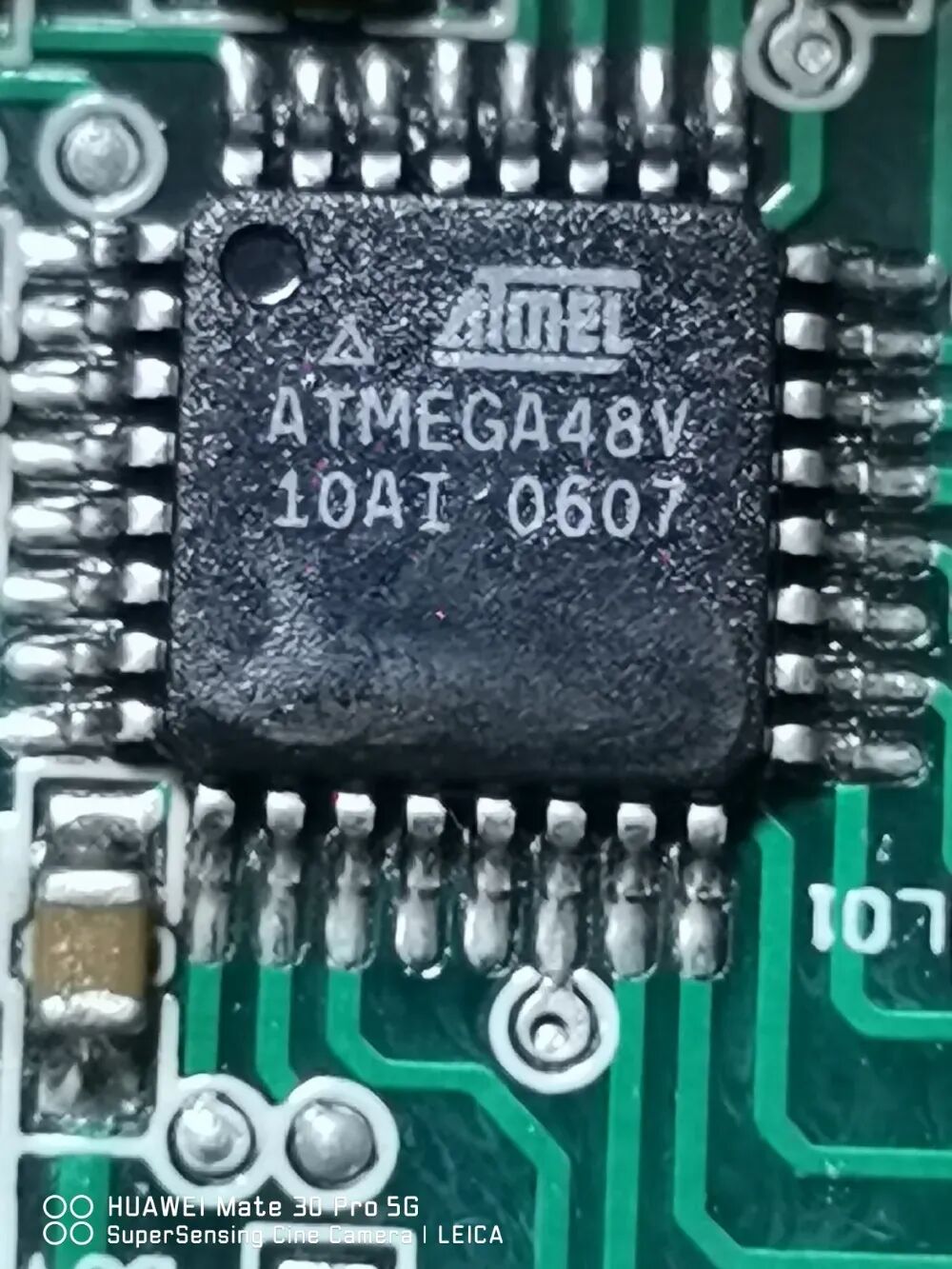

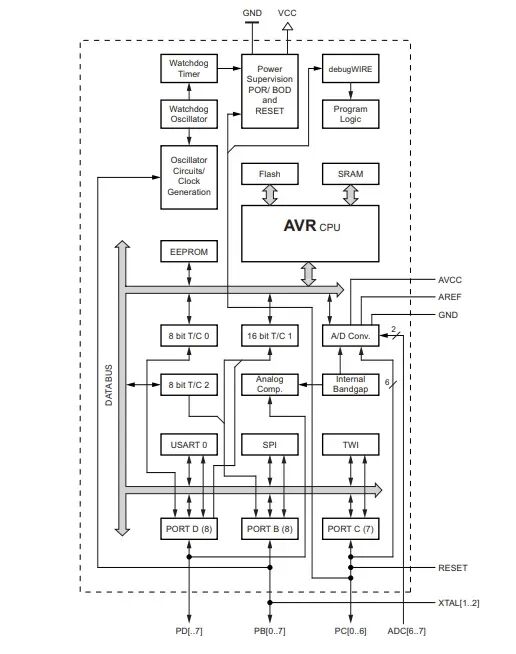

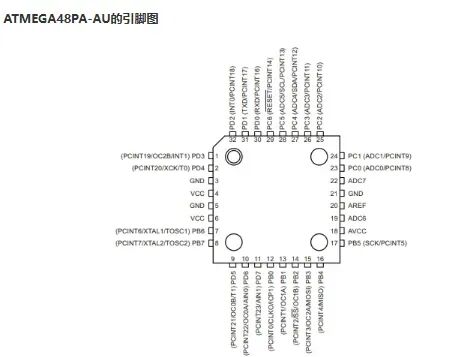

单片机主控电路是无刷电机控制器的核心部分，电机的霍尔信号、转把信号、过流检测信号、刹车信号等都直接输入给单片机，由单片机进行处理，并由单片机输出电子换向器三个桥臂的前级驱动信号，以控制电机的运转，因而单片机主控电路是无刷电机控制器的心脏部分。单片机ATMEGA48V是前几年电动车电机控制器的主流控制芯片。

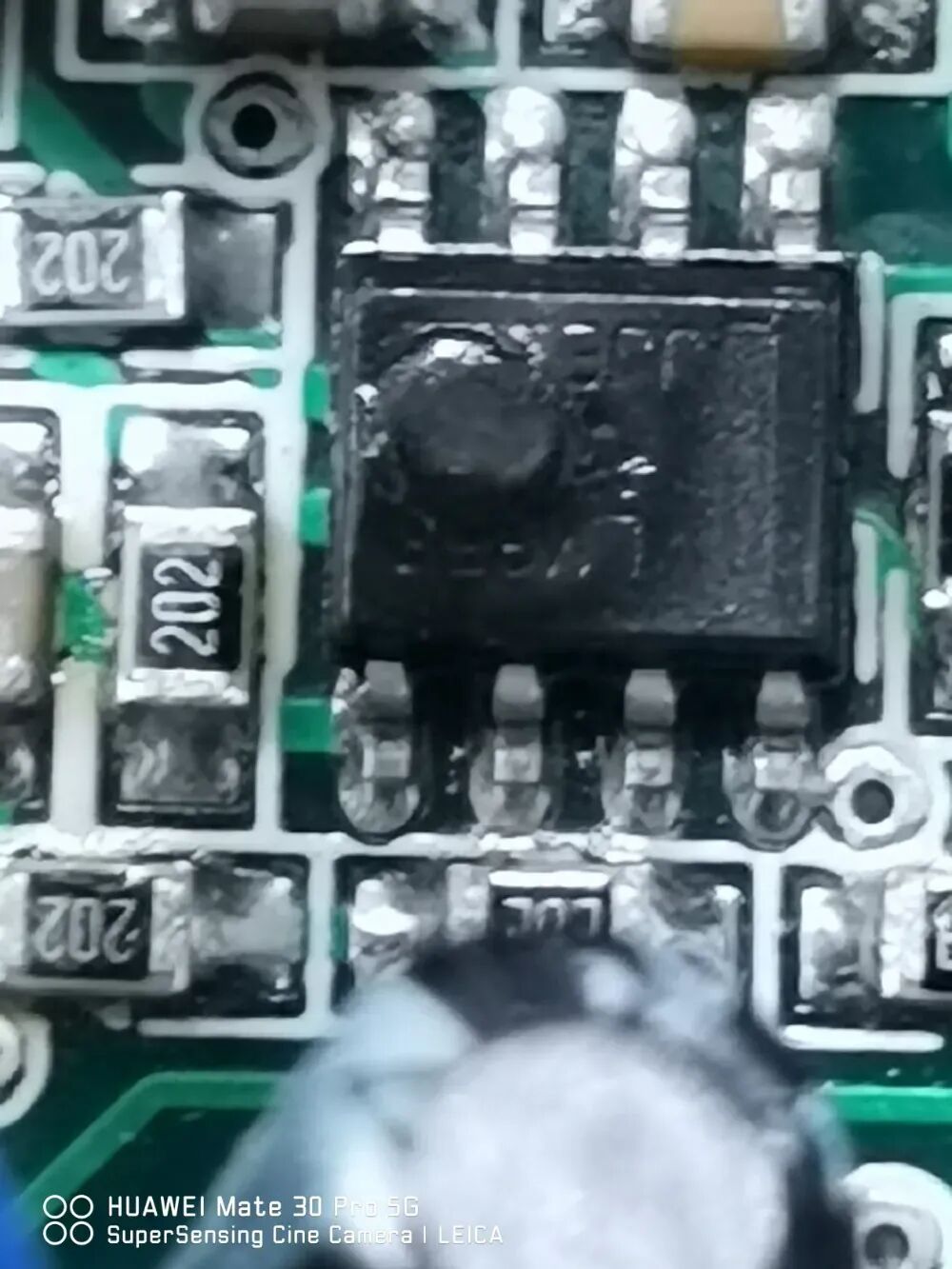

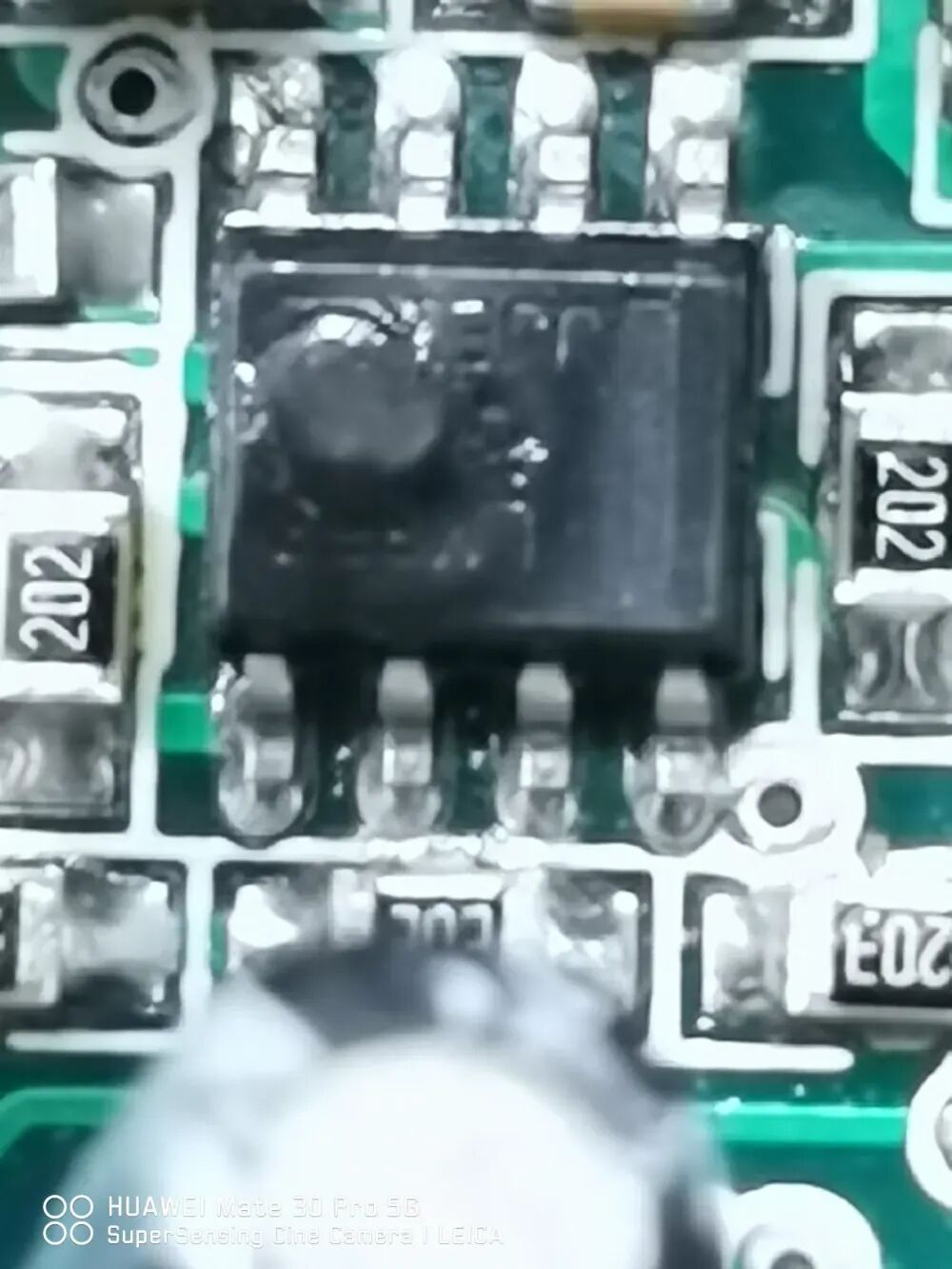

接下来是8脚芯片的一款运放，丝印上有处理迹象是实在是看不清
