核芯互联发布 CL2468 ADC 芯片：8 通道同步采样突破性能与功耗瓶颈，赋能多领域高精度数据采集

国内领先的集成电路设计企业核芯互联正式发布全新一代 8/4 通道 24 位同步采样模数转换器（ADC）——CL2468。该芯片凭借 8 通道同步采样能力、最高 512Ksps 采样率、卓越的动态性能与灵活的功耗调节方案，为数据采集、工业控制、医疗电子等领域提供高精度、低功耗的信号转换解决方案。CL2468在硬件和寄存器上完全兼容AD7768，并提供拓展寄存器配置以提供更高的采样率和更高的输入带宽。

核心突破：8 通道同步采样 + 512Ksps 高采样率，重构多通道数据采集效率

CL2468 采用8 通道全差分同步采样设计，每个通道均集成独立的 Σ-Δ 型调制器与数字滤波器，可实现 8 路模拟信号的并行同步采集，彻底避免多通道分时采样带来的相位偏差问题。这一特性使其在相电能质量分析、振动与资产状态监控、多导联医疗脑电图（EEG）/ 心电图（ECG）等对 “时间一致性” 要求极高的场景中，表现出远超传统多通道 ADC 的精准度。

在采样速率上，CL2468 通过灵活的抽取率控制（x16/×32/×64/×128/×256/×512/×1024 可选），实现最高512Ksps 的输出数据速率（ODR） 。以快速模式下 32 倍抽取为例，当主时钟（MCLK）为 32.768MHz 时，单通道采样率可达 256Ksps，8 通道并行工作时总数据吞吐量突破 2Mbps，轻松应对高频动态信号的实时采集需求。

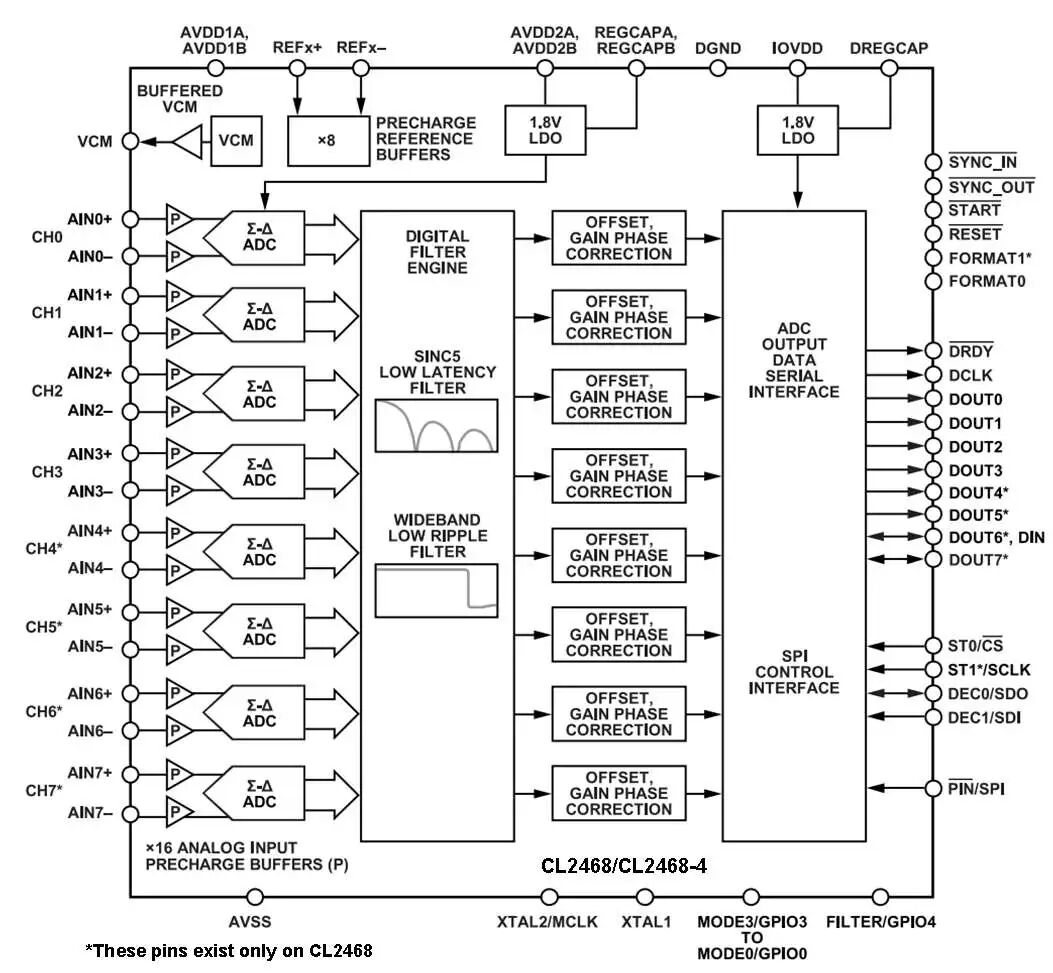

（注：上图为 CL2468 核心信号链框图，展示 8 通道独立 Σ-Δ 调制器与同步控制逻辑，每个通道均支持预充电缓冲器与独立滤波配置）

性能标杆：107.3dB 动态范围 + 低噪声，兼顾高精度与宽带宽

作为 24 位高分辨率 ADC，CL2468 在动态性能上达到行业领先水平。其动态范围最高可达 107.3dB，在 1kHz 输入信号、-1dBFS 幅度下，总谐波失真（THD）低至 - 114.2dB，无杂散动态范围（SFDR）优于 - 110dB，有效避免信号失真对测量结果的影响。

为适配不同带宽需求，CL2468 内置两种高性能数字滤波器：

• 宽带低纹波滤波器：通带纹波仅 ±0.005dB（DC 至 102.4kHz），阻带衰减达 105dB，适合交流信号测量，如音频测试、声纳信号处理；
• 低延迟 sinc5 滤波器：-3dB 带宽为 0.204×ODR，群延迟仅 3/ODR，可满足直流信号或控制环路的低延迟需求，如工业控制环路、医疗 EEG 信号采集。

此外，芯片内置模拟输入预充电缓冲器与基准预充电缓冲器，不仅将模拟输入电流降低 8 倍，还能减小外部放大器的驱动压力，搭配 4.096V 高精度外部基准（如 CLREF0140），可实现 488nV 的 LSB（最低有效位）分辨率，确保微弱信号的精准转换。

功耗革命：四档功耗模式 + 通道级待机，能效比提升 40%

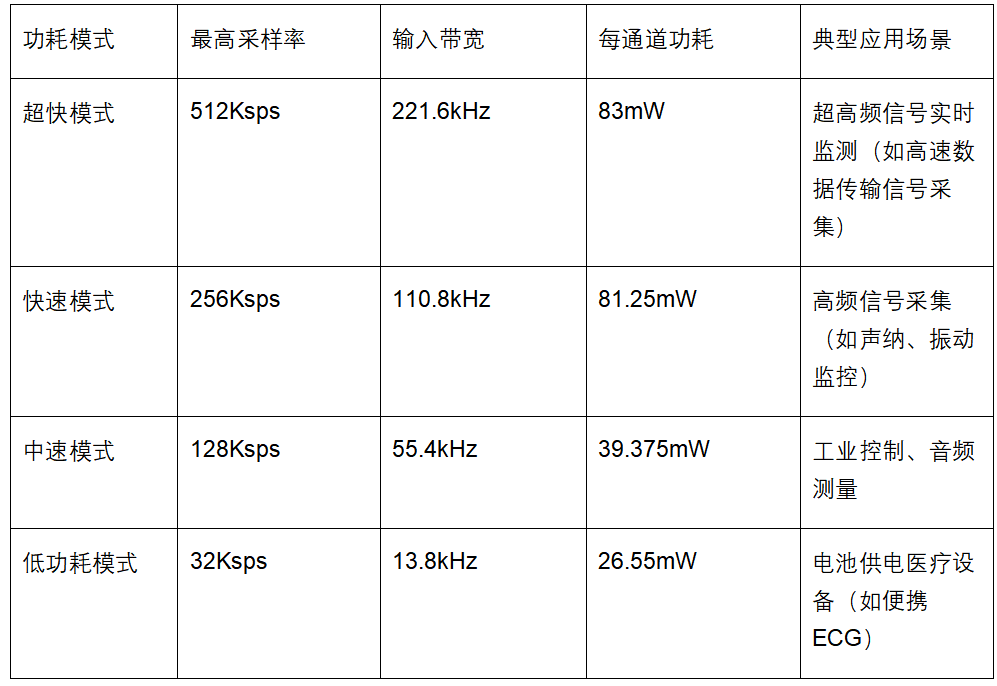

针对工业便携设备、电池供电医疗仪器等对功耗敏感的场景，CL2468 创新推出灵活功耗调节方案，用户可根据 “带宽 - 功耗” 需求，在四种预设模式中自由切换，实现性能与能效的最优平衡：

更值得关注的是，CL2468 支持通道级待机控制，通过 SPI 接口可单独将未使用的通道置于待机模式，待机通道的 8 位标头与 24 位数据均输出全 0，且功耗降低至 9.8mW（高功率模式待机），相比传统 “全芯片待机” 方案，多通道场景下整体功耗可再降 30%-50%。

（注：上图展示不同功耗模式下，CL2468 的均方根噪声与输出数据速率的关系，低功耗模式下 32Ksps 采样率时噪声仅 12.18μV，满足高精度低功耗需求）

场景化设计：从工业到医疗，覆盖多领域精准采集需求

CL2468 的高灵活性使其可适配多样化应用场景，其核心应用领域包括：

1. 工业与仪器仪表：支持 USB/PXI/ 以太网数据采集系统、相电能质量分析，8 通道同步采样可精准捕捉电网电压、电流的相位差，动态范围 107.3dB 满足谐波分析需求；
2. 医疗电子：适配 EEG/EMG/ECG 等高精度生理信号采集，低功耗模式下 26.55mW / 通道的功耗可延长便携医疗设备续航，sinc5 滤波器的低延迟特性避免生理信号失真；
3. 振动与资产监控：最高 221.6kHz 输入带宽可捕捉高频振动信号，8 通道同步采集可同时监测设备多个关键部位的振动状态，助力预测性维护；
4. 音频与声纳：宽带滤波器 ±0.005dB 的低纹波特性，可还原高保真音频信号，105dB 阻带衰减有效抑制环境噪声干扰。

易用性与可靠性：灵活控制 + 宽温设计，加速产品落地

为降低客户开发门槛，CL2468 提供引脚控制与 SPI 控制两种配置模式：引脚控制模式可通过硬连线快速设置滤波器类型、抽取率等核心参数，适合固定场景；SPI 控制模式则支持寄存器级精细化配置，如通道增益 / 失调校准、GPIO 功能自定义、CRC 错误检查等，满足复杂场景需求。

在硬件设计上，CL2468 采用 64 引脚 LQFP 封装（10mm×10mm），无裸露焊盘，适配常规 SMT 工艺；电源设计支持 AVDD1=5.0V、AVDD2=2.25V-5.0V、IOVDD=2.5V-3.3V，兼容多类系统电源架构；工作温度范围覆盖 - 40°C 至 + 105°C，可应对工业恶劣环境与医疗设备的宽温需求。

核芯互联：以技术创新推动 ADC 国产化升级

核芯互联相关研发负责人表示：“CL2468 的发布，是核芯互联在高精度 ADC 领域的又一突破。我们通过 8 通道同步采样、灵活功耗调节等核心技术，解决了传统多通道 ADC‘高采样率与低功耗不可兼得’‘多通道同步性差’等痛点，未来将持续投入中高端 ADC 芯片研发，为国内工业、医疗、测试测量等领域提供更具竞争力的国产化芯片方案。”

目前，CL2468 已开放样品申请，预计 2025 年第四季度实现量产，核芯互联同时提供参考设计板（含电源电路、时钟电路、SPI 接口电路）与驱动程序，助力客户快速完成产品开发与验证。

CL2468 关键参数汇总表

关于核芯互联
核芯互联是一家专注于信号链、高速接口、时钟管理及混合信号集成电路设计的高科技企业，产品广泛应用于通信基础设施、工业控制、数据中心等领域。公司坚持自主创新与开放合作相结合，致力于成为全球领先的模拟及混合信号芯片供应商。
