垃圾堆好物,总有大家看不到的好东西,今天垃圾堆找到这么个玩意,屏幕控制面板,是公司60度热水机使用的,品牌为美国Trane 特灵,外表一个按键也没有,那么这个屏幕应该是触控屏幕。来看看设备资料。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图2
TRANE(特灵)是美国知名的暖通空调(HVAC)品牌,隶属于Trane Technologies集团,全球领先的中央空调与热泵系统制造商。
它在商用、工业、住宅领域都有热泵热水与供暖解决方案。
TRANE 60℃热水设备的基本原理
这类设备主要是空气源热泵热水机(Air Source Heat Pump Water Heater)。
它通过吸收空气中的热能,再经过压缩机升温,把水加热到最高约60℃。
工作流程:
蒸发器吸收空气中的低温热能;
压缩机将冷媒压缩升温;
冷凝器把高温冷媒的热量传给水;
节流阀降压,冷媒循环回蒸发器;
热水箱储存60℃左右的热水供使用。
整个过程只需少量电能驱动压缩机,能效比普通电加热高3–4倍。
主要特点
功能特点说明
高出水温可稳定提供约55–60℃热水,满足生活或商用需求
节能环保COP值通常在3.0以上,节电约60–70%
可全天候运行-10℃环境仍可运行(部分机型)
智能控制具备温控、定时、远程监控等功能
安全可靠无明火、无废气排放,安全性高
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图3
背部,因为使用环境肯定是潮湿,所以该操作面板,应该是支持防水面板后面有一个防水胶圈。背部5颗螺丝,有一个接口4根线,分别是24vDC  GND  COM+  COM-右边三个空缺地方好像是其他模块的地方。接着往下看。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图4
接口是压接端子的接口。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图5

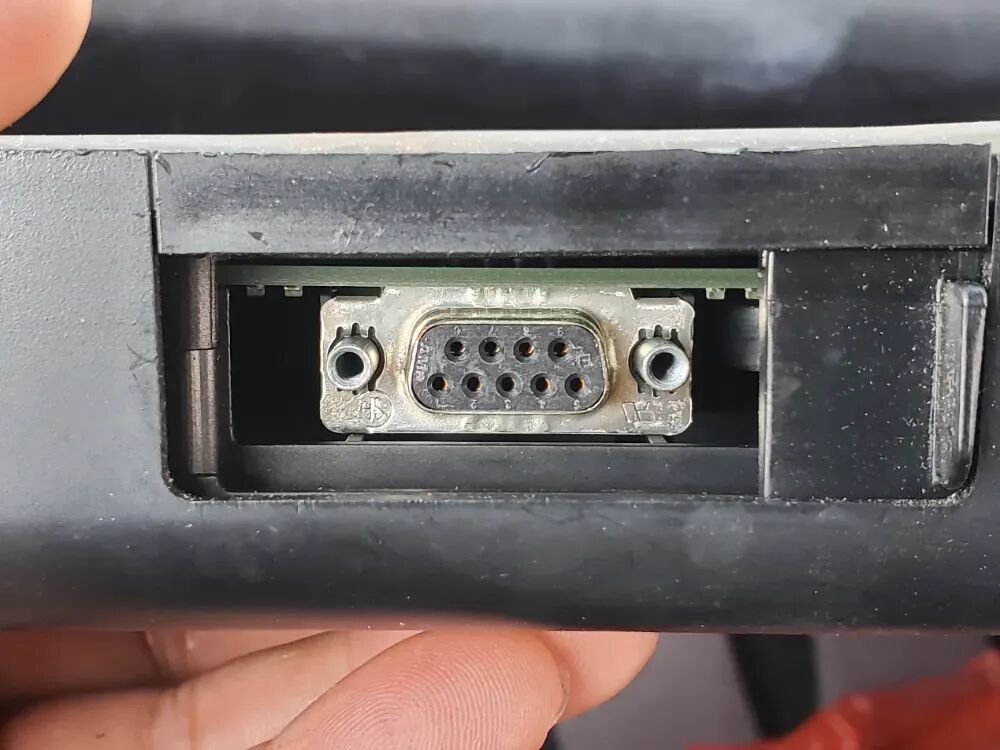

RS485接口在底部,有一个推拉窗口,应该是调节其他功能,扩展设备,或者接电脑,用于调试,这个我见过工程师有调节。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图6
取下5颗螺丝,打开后壳,可以看到整块主板,背部真干净,一个元件也没有,所有元件都在另一面。主板使用4颗螺丝固定在下壳。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图7
打开螺丝,好家伙,元件还真不少,集成度蛮高。
左上角扩展接口,右上角4pin电源电源周边使用电容,电感,上方中间的接口是连接下方的屏幕。最大的芯片,主控芯片,往下应该是存储与运存,中间偏右下两颗芯片,猜测是通过右侧排线,连接在屏幕的触控功能。
下面主板,是屏幕的驱动板,使用了7颗牛屎

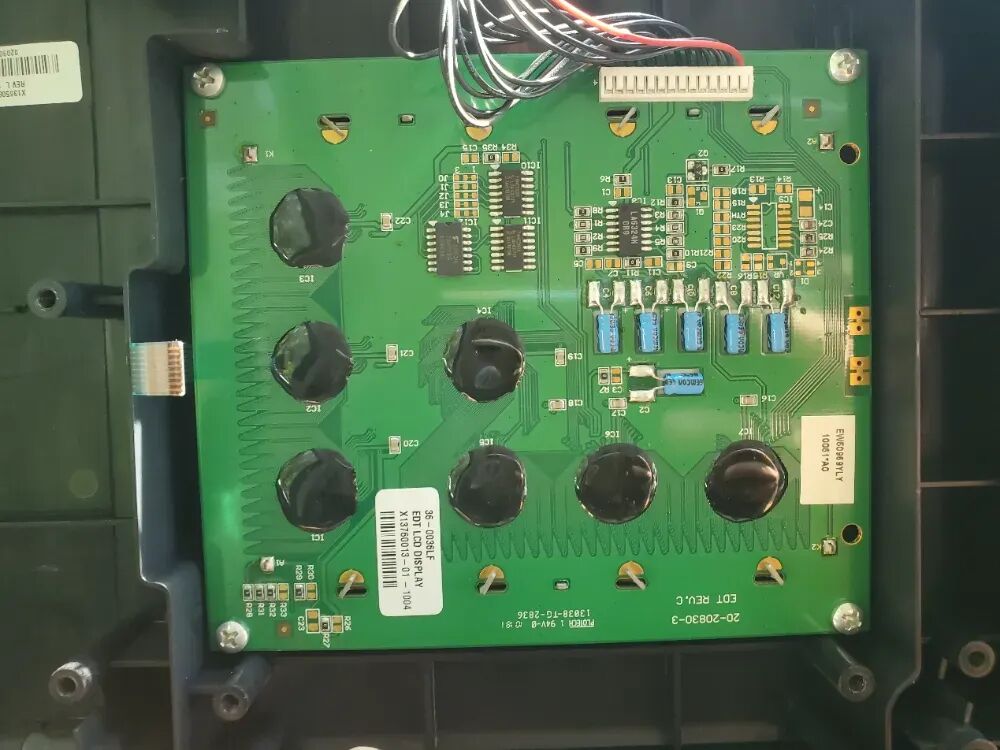

先来看看触控面包驱动板。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图8
屏幕应该也是使用斑马导电条,连接在主板,使用铁框,上下各有4个卡扣,紧紧的固定在主板上,卡扣固定位置都有PCB铜箔,屏幕就不拆了,只看看主板元件就好,只记得屏幕是蓝色显示,英文菜单,有蓝色背光,有想看的小伙伴,可以留言,我去拍屏幕操作。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图9

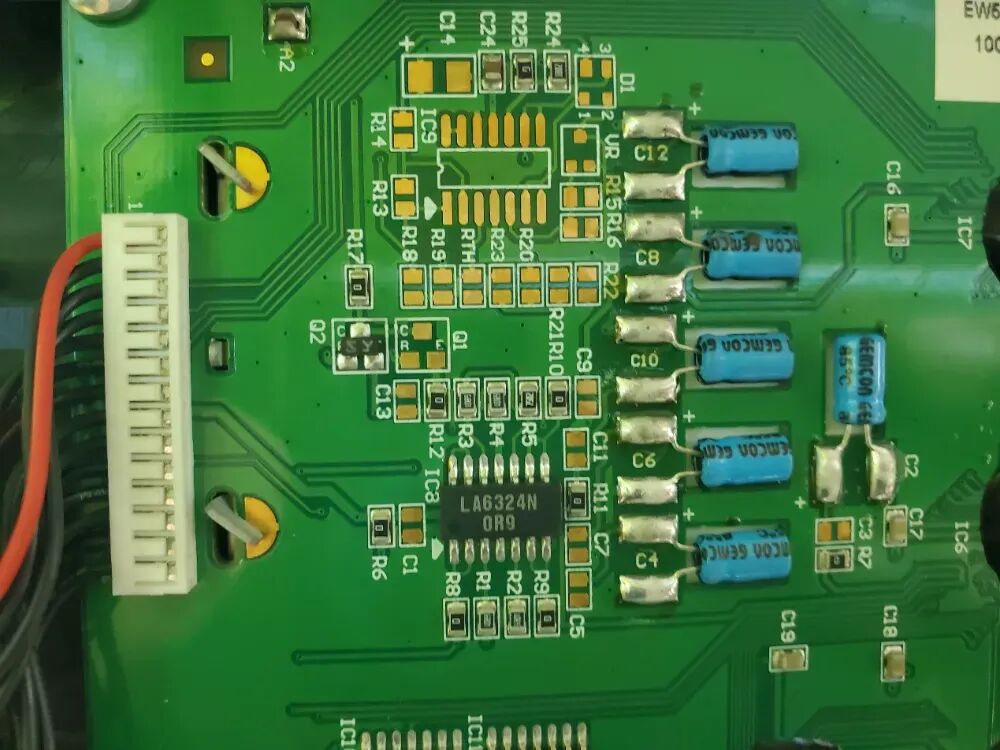

通过这一组连接线,连接上层主板,第一颗芯片是LA6324N 是安森美一款由 ON Semiconductor(原三洋 Sanyo) 生产的 四运算放大器(Quad Operational Amplifier),
LA6324 包含四个独立的高性能内部相位补偿运算放大器,可在宽电压范围内采用单电源供电。这四个运算放大器采用单个封装。与传统的通用运算放大器一样,它也支持双电源供电,且功耗低。它可应用于商业和工业设备的各种用途,包括所有类型的传感器放大器和直流放大器。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图10
LA6324N引脚释义图
上方IC9焊盘空着,对应的其他电阻电容也空着,往右使用了6颗电容。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图11

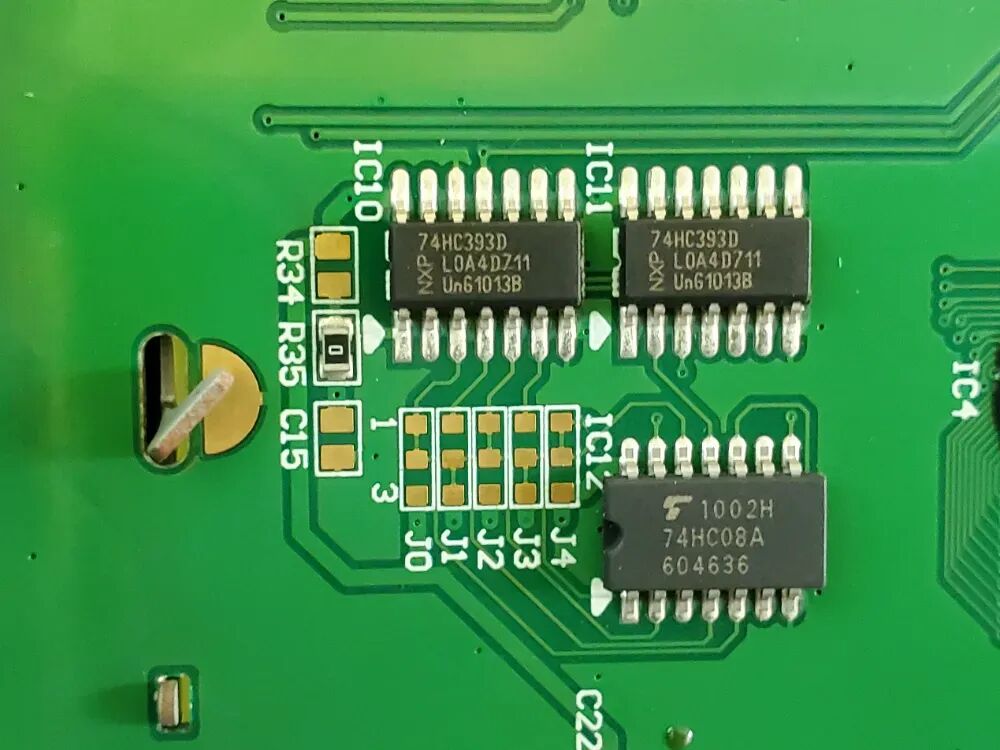

IC10与IC11两颗芯片丝印74HC393D是安世半导体的双4位二进制波纹计数器
74HCT393 是双路 4 级二进制纹波计数器。每个计数器都具有一个时钟输入 (nCP)、一个超控异步主复位输入 (nMR) 和 4 个缓冲并行输出(nQo 至 nQ3)。计数器在 nCP 由高电平到低电平的转换时前进。nMR 上的高电平将清除计数器级并强制输出为低电平,与 nCP 的状态无关。输入包含钳位二极管。这使得可以使用限流电阻将输入连接到超过 Vcc 的电压。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图12
下面一颗74HC08A一颗四路2输入AND门
74HCTO8A 的引脚排列与 L S08 相同。74HC08A 器件的输入兼容标准 CMOS 输出;通过上拉电阻,它们兼容 LSTTL 输出。74HCTO8A 的输入兼容标准 CMOS 或 TTL 输出。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图13

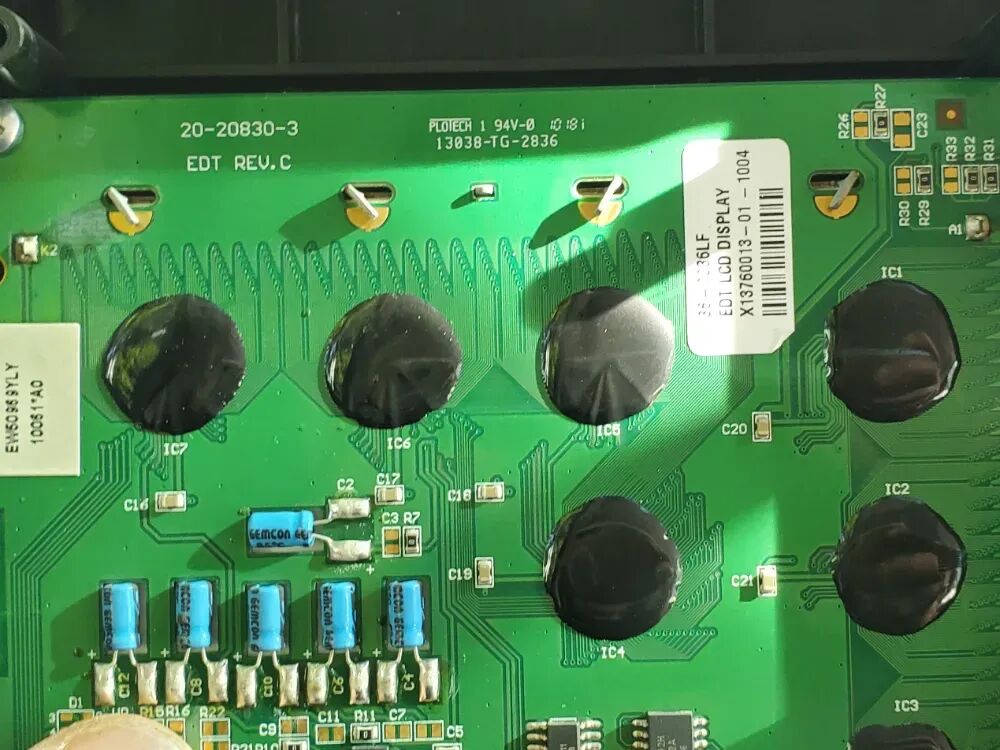

IC1-7都是牛屎封装的,无法查看任何资料,应该是显示驱动相关的芯片。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图14
屏幕没有任何按键,就这一块屏幕操作面板记得显示内容上面菜单,下方显示内容,之前有去复归报警记录
再来看看主板部分。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图15
主板用料挺多,我们慢慢看,看下都有哪些企业的芯片。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图16
电源部分三颗034  330固态贴片电容电感品牌在电感器领域,“Coilotalk”(中文通常译为“线艺电感”)是一个非常著名、知名度很高的品牌。一颗松下2032纽扣电池用来记录存储信息。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图17
“MJD31C” 是ST的一款 NPN 型功率双极晶体管(BJT),常用于开关或放大电路。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图18
“LM2595S” 是一种降压型(Buck)开关稳压器芯片,属于 LM2595 系列 的一种封装/变体。下面是它的主要功能、参数和使用要点。
LM2595 是 National Semiconductor / TI 的 SIMPLE SWITCHER® 系列降压稳压器(buck converter)芯片,工作频率固定约 150 kHz。
它能将较高的直流输入电压转换为较低的稳定输出电压,输出电流典型为 1 A。
“S” 在 “LM2595S” 中通常代表其封装形式(例如 TO-263 或某种封装变种)。例如,LM2595S-ADJ 是其可调压版本的一种封装。
“78M05G” 是一种 线性稳压器(正电压三端稳压器),其输出为 5V。
“2903” 芯片,在电子元件中最常见的是 LM2903 系列,属于 双路电压比较器(Dual Comparator)
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图19
再往下看,U12丝印是爱普生的D1370400A2,一个显示驱动器和控制器,
S1D13704 是一款彩色/单色 LCD 图形控制器,内置 40K 字节 SRAM 显示缓冲器。S1D13704 的高集成度提供了低成本、低功耗的单芯片解决方案,可满足嵌入式市场的需求,例如办公自动化设备、移动通信设备以及掌上电脑等,这些市场主要关注电路板尺寸和电池寿命。需要“纵向”显示的产品可以利用 S1D13704 的硬件纵向模式功能。虚拟和分屏只是 S1D13704 支持的显示模式中的几种。上述特性加上 S1D13704 的操作系统独立性,使其成为各种应用的理想解决方案。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图20
系统框图
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图21
引脚图
U10丝印LVXC3245
FPA“标记通常与飞兆半导体(Fairchild Semiconductor)相关联。 飞兆半导体是一家知名的半导体制造商,其产品线中包含各种逻辑和模拟IC。
“LVXC3245”的组件是8位双电源可配置电压接口收发器。
U9丝印ATMEGA8是‎8 位 Atmel,带 8KB 系统内可编程闪存
这款高性能、低功耗的 Microchip 8 位 AVR® RISC 微控制器集成了 8 KB ISP 闪存(具有读写功能)、512B EEPROM、1 KB SRAM、23 条通用 I/O 口、32 个通用工作寄存器、三个带比较模式的灵活定时器/计数器、内部和外部中断、串行可编程 USART、面向字节的双线串行接口、6 通道 10 位 A/D 转换器(TQFP 和 QFN/MLF 封装中为 8 通道)、带内部振荡器的可编程看门狗定时器、SPI 串行端口以及五种可通过软件选择的省电模式。该器件的工作电压范围为 2.7 至 5.5 伏。通过在单个时钟周期内执行强大的指令,该器件实现了接近每兆赫 1 MIPS 的吞吐量,从而平衡了功耗和处理速度。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图22
U9引脚图
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图23
主板丝印Trane 20086400-1110-12REV  H还有个标签。上面还有两个接口,LED显示,都是空位。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图24

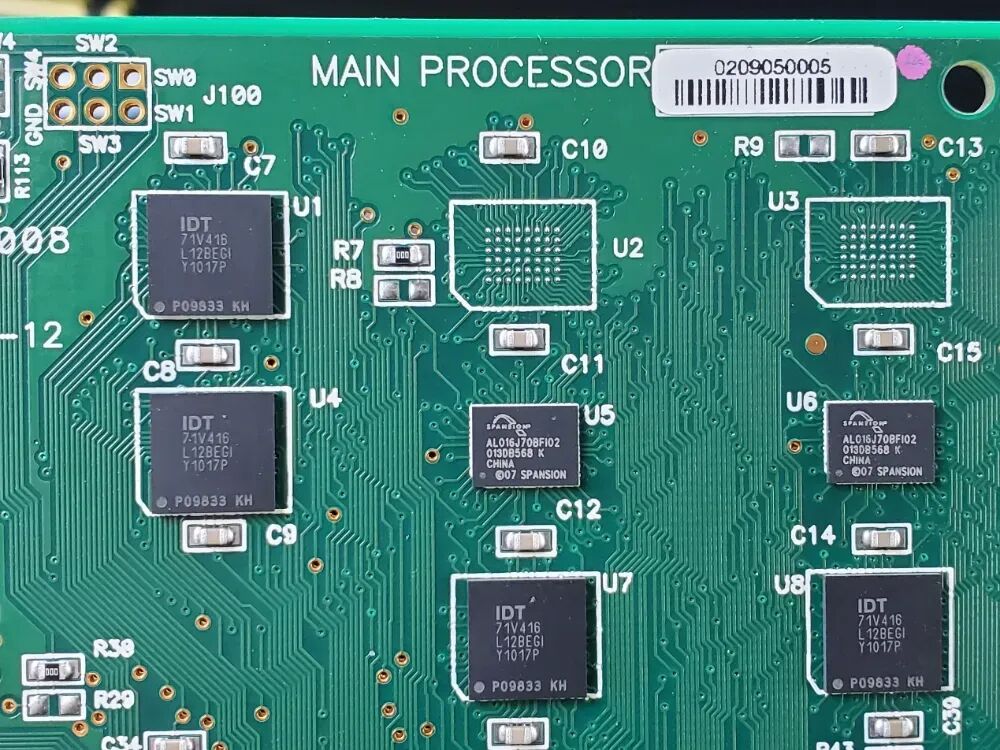

U1U4U7U8都是艾迪梯-IDT
2018 年 9 月11日 . 瑞萨电子以每股 49.00美元的价格, 总股权价值约67亿美元 (按1美元约合110日元, 总 额约合7,330亿日 元) 全现金交易方式收购IDTo Integrated Device Technology, Inc. . 创建 于1980年, 拥有30多年集成电路设计 制 造 销售和推广的丰富经验, 不断满足高性 能和快速增长的市场需求o IDT股票在纳斯达 克 Global Select Stock Market@ 上市, 股 票代号 IDTI O 2017 销售 额 为 7.28亿美 金 O IDT在RF 高性能定时, 存储接口 实时互 联 光互联 无线 电 源及智能传感器方面的 市场导向型产品, 是该公司一系列广泛的通 信, 计算 消费 汽车和工业领域混合信号完整解决方案的一部分
3.3V CMOS 静态 RAM 4 Meg(256K x 16 位)
IDT71V416 是一个 4,194,304 位高速静态 RAM,组织为 256Kx 16。它采用 IDT 的高性能、高可靠性 CMOS 技术制造。这种最先进的技术结合了创新的电路设计和技术,为高速内存需求提供了一种经济高效的解决方案。IDT71V416 具有一个输出使能引脚,其运行速度最快为 5ns,地址访问时间最快为 1Ons。 IDT71V416 的所有双向输入和输出均兼容 LVTTL,并且由单个 33V 电源供电。采用全静态异步电路  无需时钟或刷新即可运行。IDT71V416 采用 44 引脚 400 mil 塑料 SOJ 和 44 引脚 400 mil TSOP 1 型封装以及 48 球栅阵列、9mm X 9mm 封装
U2与U3焊盘也是RAM预留
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图25
U5U6丝印是AL016J70BFI023标准接口并行闪存颗粒。品牌英飞凌。原有品牌飞索赛普拉斯半导体公司和飞索半导体(Spansion)公司3月12日宣布,两家公司价值50亿美元的全股票免税合并交易已告完成。在今天早些时候举行的一场专门会议上,赛普拉斯的股东批准了发行新股,并以2.457:1的比例 换购飞索全部股票的提案
S29AL016J 是一款 16 Mb、3.0 V 闪存,容量为 2,097 152 字节或 1,048,576 字。该器件采用 48 球细间距 BGA(间距 0.8 毫米)、64 球强化 BGA(间距 1.0 毫米)和 48 引脚 TSOP 封装。字宽数据 (x16) 位于 DQ15-DQ0 上;字节宽 (x8) 数据位于 DQ7-DQ0 上。该器件设计为使用标准系统 3.0 V Vcc 电源进行系统内编程。写入或擦除操作无需 12.0 V VPP 或 5.0 Vcc。该器件也可使用标准 EPROM 编程器进行编程。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图26
主控芯片丝印MCF5206ECAB40来自
MCF5206ECAB40 是 NXP(原飞思卡尔)生产的 32位 ColdFire V2 核微处理器,主要用于嵌入式控制应用,兼顾性能和集成度。
主要规格
核心:ColdFire V2(32位 RISC 架构)
主频:40 MHz
封装:160 引脚 QFP
片上存储:
指令缓存:4 KB
SRAM:8 KB
外设:
DRAM 控制器(支持 EDO 和页模式 DRAM)
双通道 DMA 控制器
两个 UART
I²C 总线接口
双 16 位通用定时器
8 位通用并行 I/O
工作电压:3.3V 核心,I/O 支持 5V 容忍
工作温度:-40°C 到 +85°C
性能:约 50 Dhrystone 2.1 MIPS(在 54 MHz 下测试)
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图27
U23丝印为ATMLH012
ATMLH012 是 Atmel(现为 Microchip)生产的一款 2-wire(I²C)串行 EEPROM,用于存储配置数据、校准信息或设备标识符等小容量数据。
U25丝印为202EIBNZ
202EIBNZ-T是 一款由Renesas Electronics ( 原Intersil 一 生产的RS-232接口集成电路 来用SOP-16封装. 该集成电路具有 功耗 ( 电源电流8mA ) 和温度敏感性高的特点 符合RoHS标准 主要用于通信设备 录像机等领域. 其数据速率可达230 kb/s 工 温度范国为-40C至 +85C 支持SMD/SMT安装
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图28
扩展接口,看样子拔插磨损挺严重的。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图29

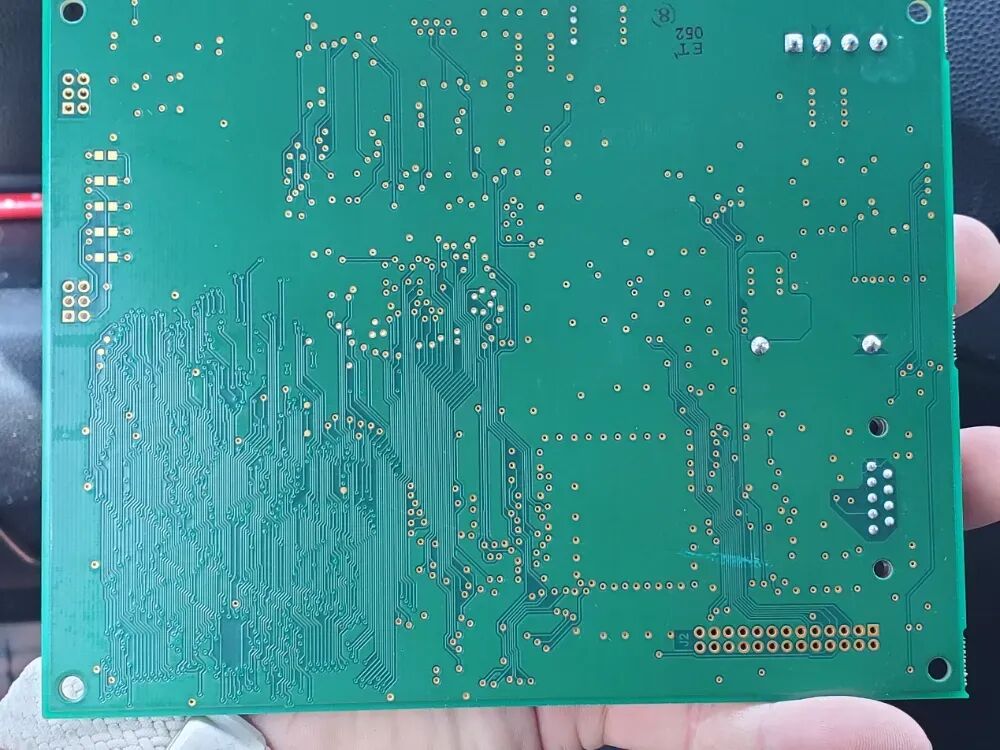

就是这么一款工业用的触控面板,生产2008年。他的下游还有二级配电箱。他主要把数据传回服务区,工程师通过修改数据,来改变设置参数。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图30
具体价格不清楚,盲猜也要几十万吧。
拆了台全球领先的热泵系统控制面板,看看都用了哪些元器件?有7颗牛屎~~图31
现场使用设备是这样子的,升级了盖板,操作的时候需要打开盖板,上面有一个紧急按钮,有想看该设备的朋友吗,想看的话我改天回复帖子,热水流量大概是200CMH60L/s,压力大概为3.00bar,出水温度为60,回水温度根据现场使用,约55度,其中用于热交换的低温水为18度,交换完后出水为15.8度,单机头运行功率为80kw,双机头约为130kw
以上参数可能会根据现场温度增加或者减少负载。
我是捡破烂的垃圾佬,创作不易,又是在车上随便拍摄的,等红绿灯拍摄,如数据参数有不准确的,欢迎回复更正,有对某个元件感兴趣的,也欢迎提出,我可以更加深入的去展示给大家,很是期待大家的回复,创作才会更加有动力。。。
