一、拆解全过程图片
二、硬件与技术深度分析

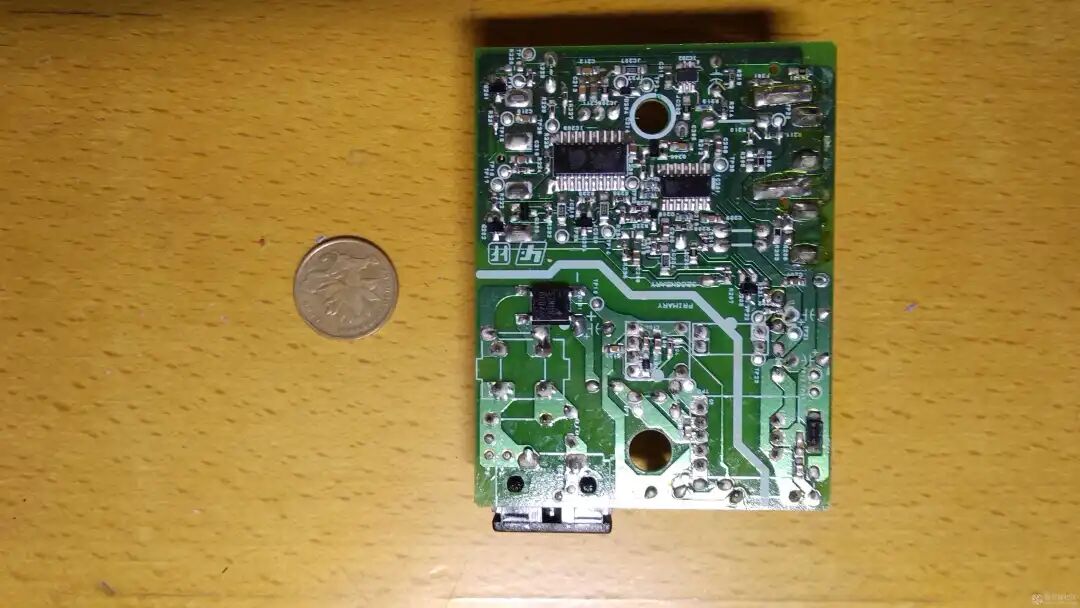

电路原理方面先是通过SOP8封装的AC/DC转换芯片5807将220V交流电源转换成直流电源，再通过4位单片机M34506、PNP三极管和其它辅助元器件控制4路（2路7号电池和2路5号电池）镍氢电池充电。通过单片机程序控制充电，充电过程将更加灵活，对镍氢电池也更加友好。结构方面主要由上盖、主板和下盖构成，上下盖之间通过卡扣锁紧，最后下盖通过两颗螺丝固定，确保可靠。整体结构简洁，生产组装非常方便。
三、成本控制与设计权衡分析
SONY这款镍氢电池充电器硬件方面整体设计比较复杂，成本高控制可靠性高。相对于只用几个限流电阻恒压充电的方案实在是用心太多了。
四、总结
这款充电器是05年买相机配套送的配件，用了几十年还是好的，可见当时设计还是相当优秀的。
