大家好，我是面包板社区的板哥，最近拆解看得挺多了，今天跟大家分享我们网友“ecoren”的DIY作品。

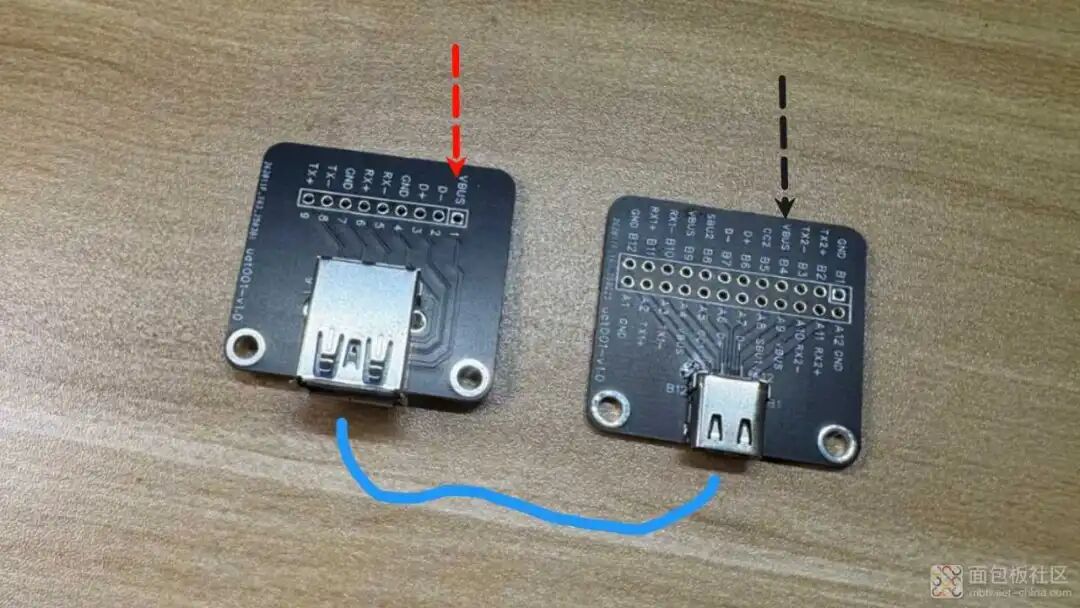

USB线缆五花八门，里面到底藏着几条线只有生产商知道，用户想知道的话，那岂不要剪断一根看看。下面是我最开始测试USB线缆的工具，但是要配合万用表测试，比较麻烦。蓝色表示USB线，红黑箭头表示表笔，用万用表通断档测试。
实在受不了原始社会的测试方法，于是就做了一个新的，今天来分享最新款式。
里面有什么神秘机关呢，测试线缆的原理又是什么，我们先来个爆炸图，先看看里面有什么，然后细细听我道来，绝对让你直呼点灯大师。
之前做了两口棺材，被称为电子鬼才，今天看了这个设备的原理图，我想你该称我为点灯大师了。足足有35个灯，用3.0v的纽扣电池供电，用USB线连通两端，即USB1/2/3为一端，USB4/5为另一端。灯亮说明线缆中有信号线或电源线。设计时要充分考虑LED的正向压降，毕竟用的是3.0v的纽扣电池，另外还需要考虑灯的亮度，原理图中虽然是1K电阻，但实际上焊接的是5.6K，因为我觉得1K太刺眼了。
原理图画好了，紧接着画PCB。板子不大，长65mm，宽45mm。

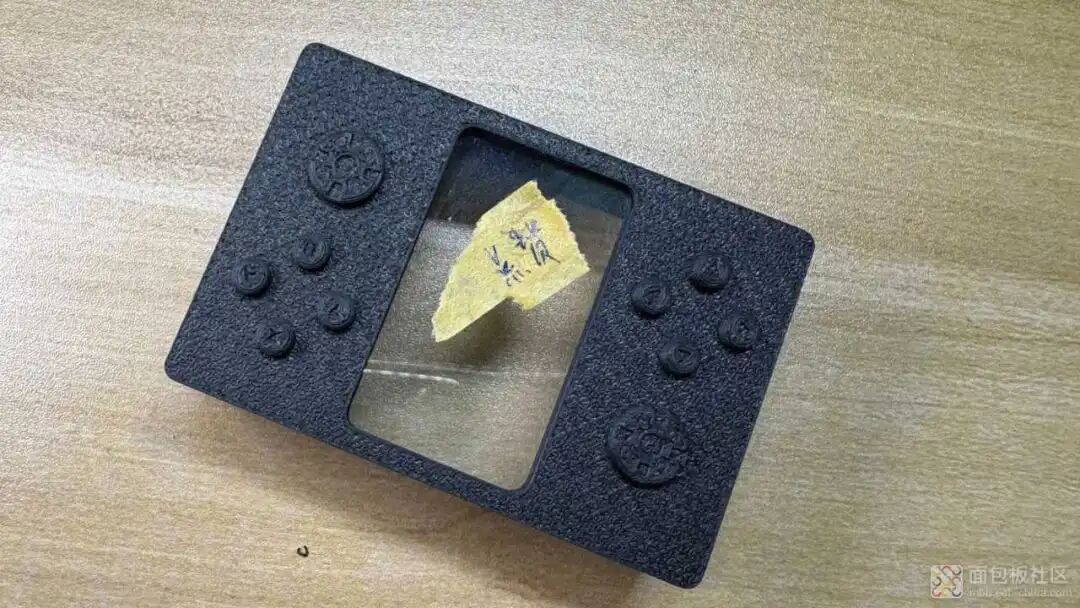

投板后，遇到了国庆节，得多等好几天，工厂也放假了，于是先把机壳设计好。机壳上有一块亚克力板，这个是人机接口的窗口。上面还贴着个：点赞！记得给点灯大师点赞啊！

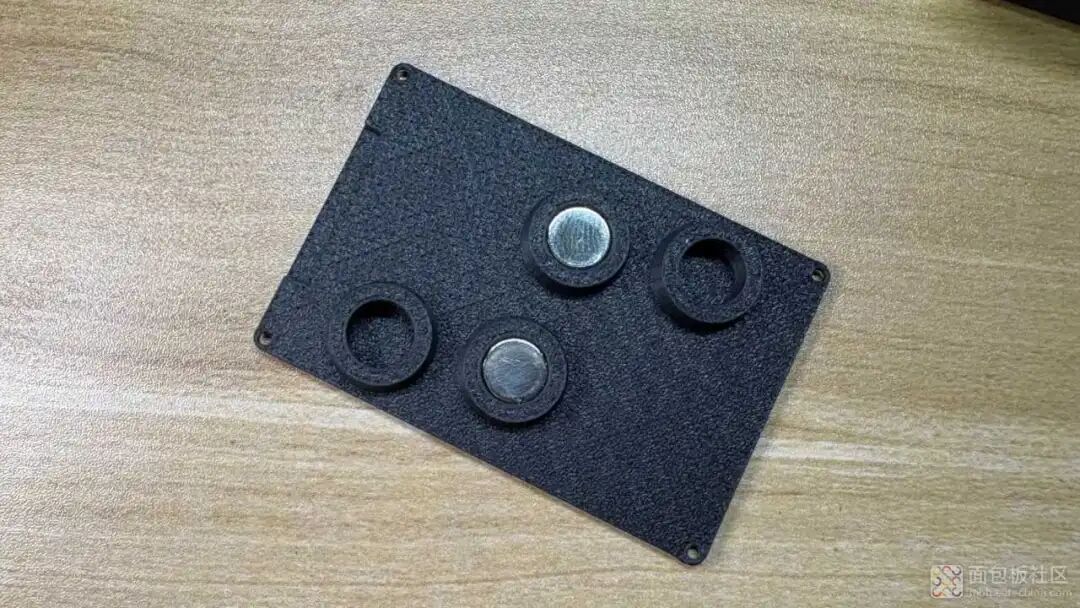

后盖有四个凸包用于放置磁铁，偷工减料，此处只放入了两个直径为10mm，厚5mm的磁铁。
节后板子也到了，找个好朋友直接免费给我手工焊好。

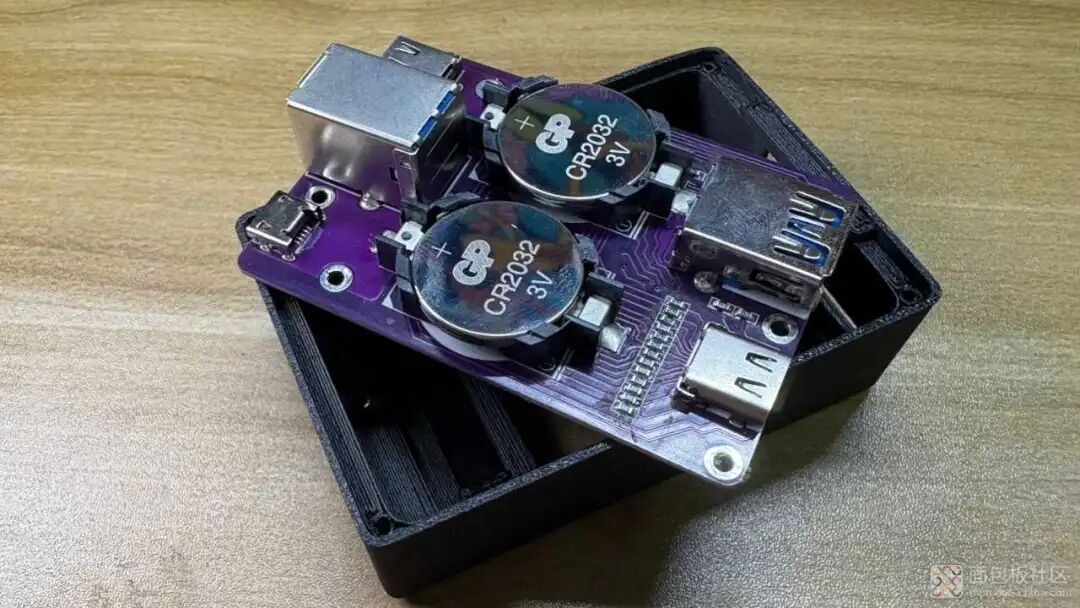

另一面也焊接完毕了，并且安装上了两颗2032纽扣电池，两颗并联。
这边是USB4和USB5，这两个连接器连着35颗LED灯。

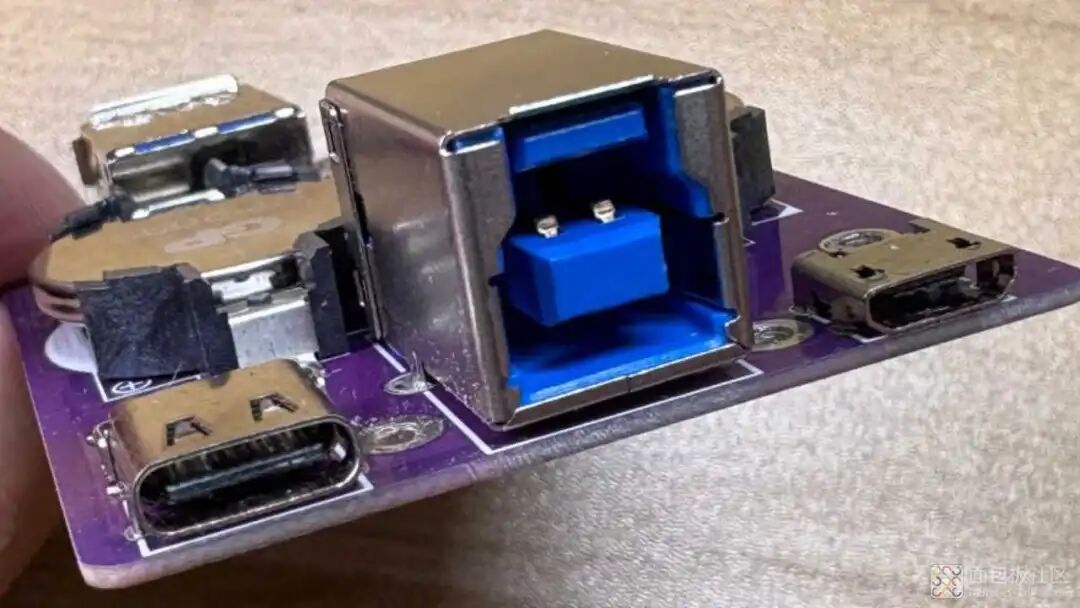

这边是USB1、USB2和USB3，这三个连接器连着电源。

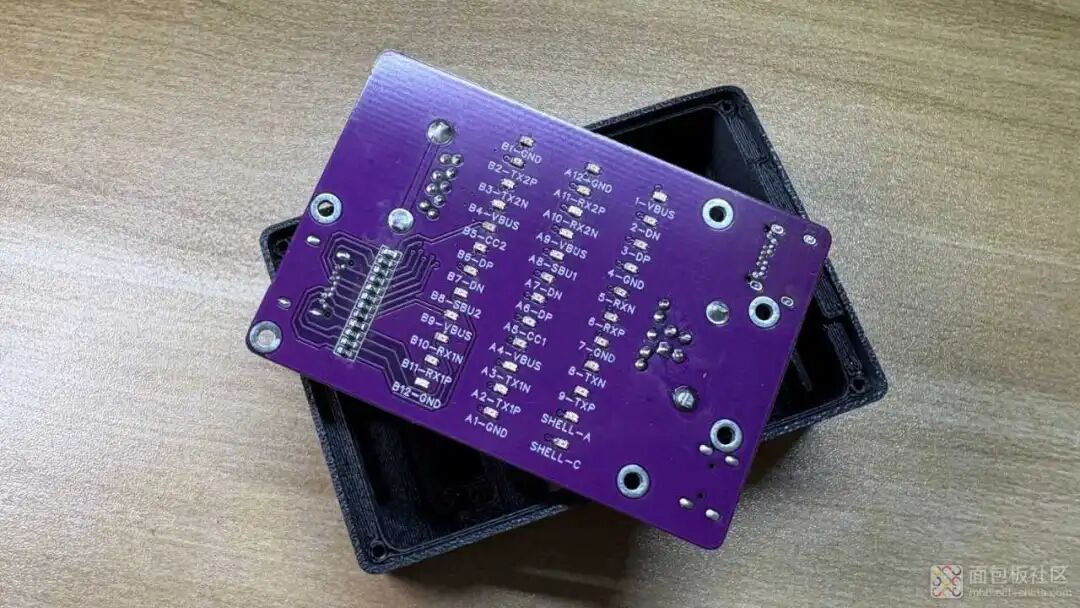

将板子放入机壳，并锁紧电路板的螺丝。

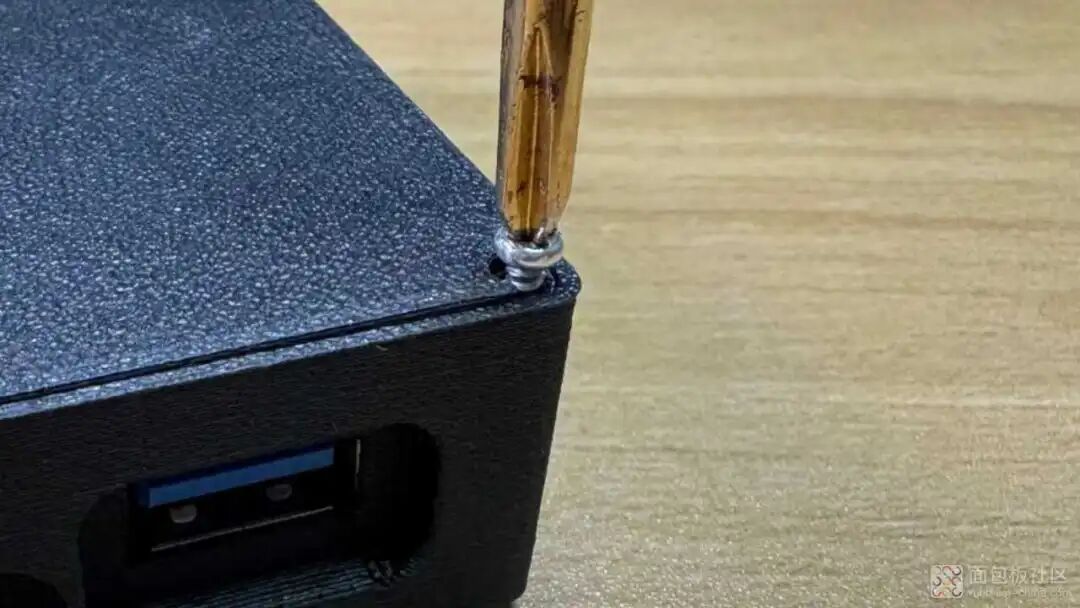

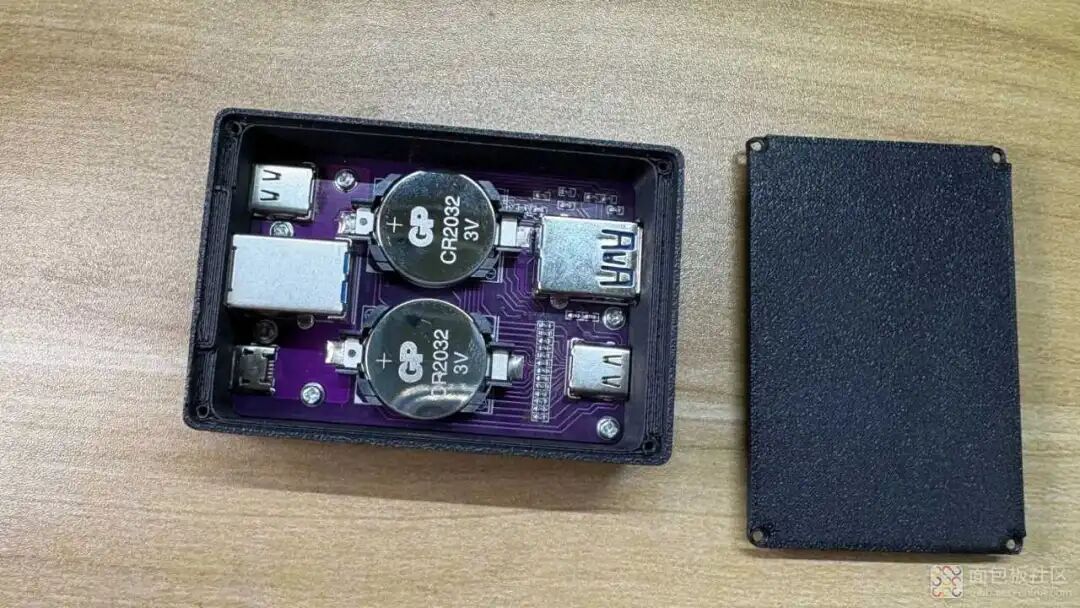

扣上后盖，锁紧后盖螺丝。

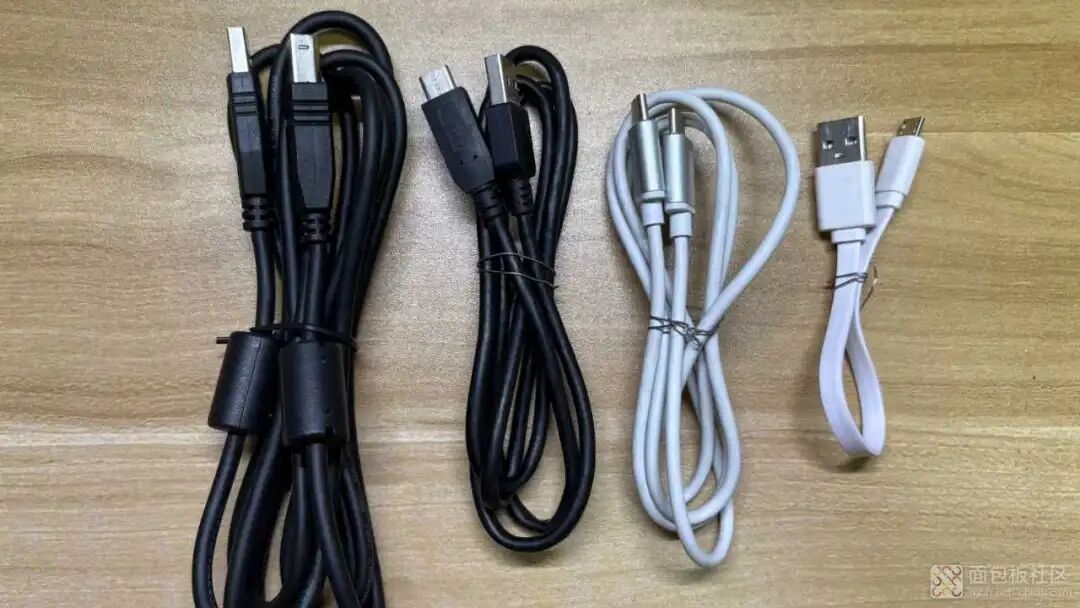

找来几条USB线，从左到右依次是：type-A转type-B，type-A转type-C, type-C转type-C，type-A转micro-B.

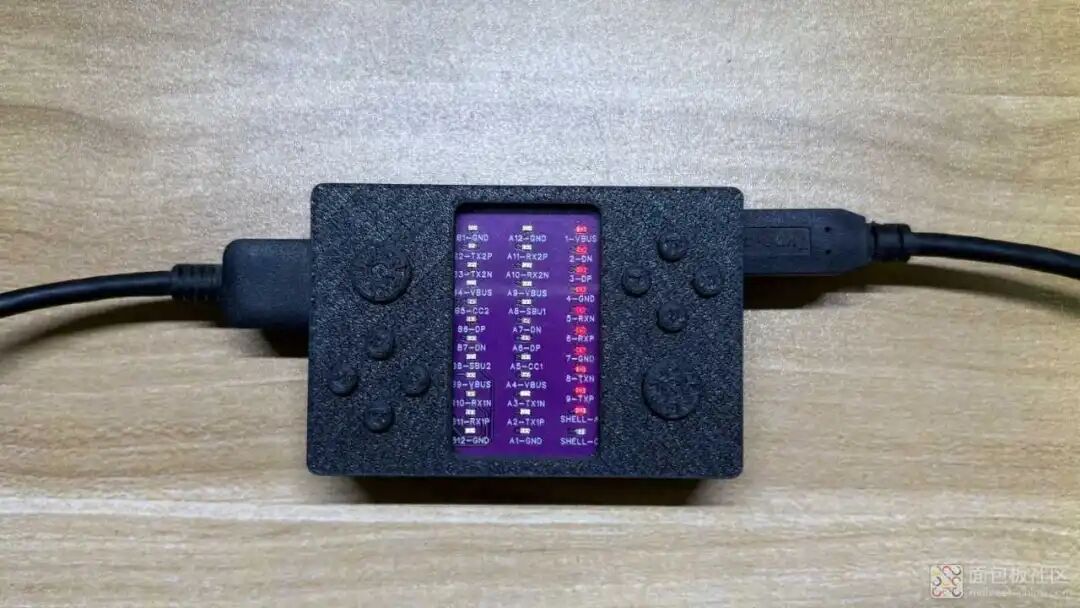

type-A转type-B线亮了5个灯，有VBUS、DN、DP、GND和屏蔽地SHELL_A。
这条是type-A转type-C的线，还是一条3.0的线。
看一看这个双C口的线缆，竟然是一条USB2.0的线。
最后这条micro-B的线，只有供电，没有数据线。
测试完毕了，把新DIY的小工具挂起啦吧，磁吸到一把尺子上了。点灯大师点灯成功！
原理图、gerber文件、机壳文件也分享出来，喜欢的朋友可以参考一下。点击阅读原文下载！
