前言
近日，小米磁吸充电宝5000mAh 7.5W开启限时促销，售价由 149 元直降至 99 元，且备货充足，方便用户随时入手应急补电。该产品面向 iPhone 12 及后续机型所打造，基于 MagSafe 磁吸原理工作，具备约 10N 强磁吸附能力，实现精准对位、贴上即充，基本无需额外手动调整；即便搭配官方 MagSafe 保护壳，也能保持稳定充电体验。机身厚度实测约 12mm，整体更为纤薄小巧，贴合手机不挡镜头，边充边用握持更舒适，随手放入口袋或背包也无负担，便携属性拉满。
这款充电宝提供 5000mAh 容量，足够外出一天的使用。同时支持 USB-C 双向快充，最高 20W 输入，约 2.2 小时即可完成自充。输出端支持 18W MAX 有线输出与 7.5W 无线输出，有线与无线二合一，既可同时为两台设备供电，自充时也能作为无线充电板使用。接下来，充电头网将对其进行拆解，进一步看看内部方案设计与用料水准，看看 99 元是否真正值得入手！
此前充电头网还拆解过、、、等小米品牌充电宝类产品，欢迎查阅。
小米磁吸充电宝5000mAh7.5W开箱
按照惯例，先看下小米磁吸充电宝 5000mAh的包装和外观。
包装盒延续了小米产品一贯的简洁风格，采用米白色设计，正面印有小米品牌 Logo、产品名称及外观示意图。
背面印有产品详细参数以及商家信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含充电宝、数据线以及使用说明书。
附带数据线为USB-C to USB-C类型，经典白色短线设计，方便用户携带和边充边用。
测得数据线长度约为52cm。
小米磁吸充电宝5000mAh 7.5W正面外壳采用高强度铝合金外壳，搭配高精喷砂和高光钻切工艺处理的表面以及G3曲线圆角设计，精致感十足且持握手感舒适细腻。
磁吸面印有产品参数以及无线充电标识，整面浅灰色设计，采用类肤质涂层，手感温润，防滑性好，不会轻易刮花手机。
磁吸面下方区域镭雕产品参数：
产品名称：充电宝
电池种类：锂离子电池
额定能量：18.5Wh 3.7V 5000mAh
额定容量：2800mAh（5V/2.4A）
产品型号：WPB0507
输入参数：USB-C（IN）5V3A、9V2.22A
有线输出：USB-C（OUT）5V2.4A、9V2A MAX
无线输出：7.5W MAX
有线无线同时输出：10W MAX
制造商：北京米物科技有限公司
产品通过了CCC认证。
机身底部配置有一个USB-C接口和一个电源键。
电源键中配有充电指示灯。
机身侧面还另外配有一个指示灯。
在充电时会亮起。
实测充电宝长度约为103.71mm。
宽度约为68.28mm。
厚度约为11.9mm。
产品拿在手上大小直观对比。
将手机放置在小米15Pro上进行无线充电，可以看到不会挡住手机的后摄模组，搭配产品边角采用 G3 曲线圆角处理，贴合手机一起使用时更加舒适，方便用户边充边用。
实测充电宝重量约为135.5g。
使用 POWER-Z KM003C 测试仪测试USB-C端口协议，实测支持PD3.0以及DCP充电协议。
PDO报文方面，实测USB-C端口支持5V2.4A、9V2A两组固定电压档位。
小米磁吸充电宝5000mAh7.5W拆解
接下来对该产品进行拆解，看一下小米磁吸充电宝5000mAh7.5W的内部结构和用料。
首先，沿着壳体缝隙拆开移动电源盖板。
首先看磁吸面盖板内部，上部设计有磁吸模组，可提供10N强力磁吸；磁环表面对称贴附有三块黑色缓冲泡棉；左下角外壳开槽延伸至磁环中部，方便线圈与PCB板连接线走线。磁环下方对应PCB板位置贴有大面积黑色散热贴。

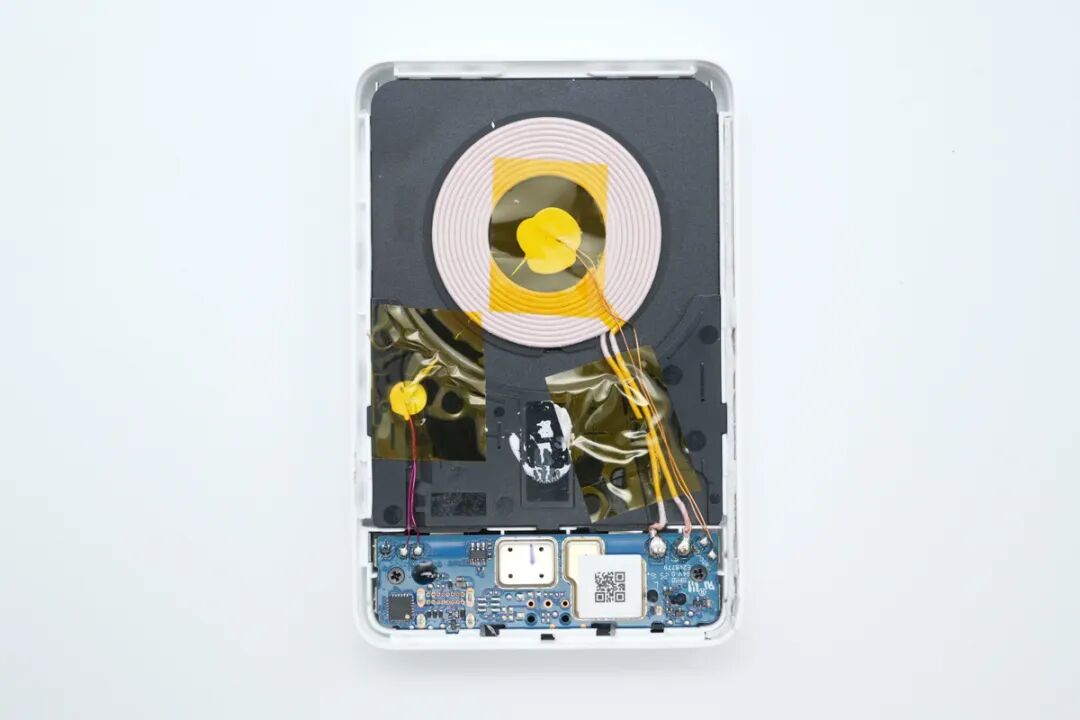

接下来看剩余部分，上方为无线充电线圈，中部为绝缘隔离定位板，采用ABS+PC材质，最下面就是充电宝的PCBA模块。线圈中心、走线区域以及NTC热敏探头区域均贴有高温绝缘胶带固定。
线圈连接线触点特写，下方为十字固定螺丝。
NTC热敏电阻连接点特写，下方为十字固定螺丝。
NTC热敏探头白色灌导热胶固定，更方便监测电池温度。
NTC热敏探头特写。
将线圈与绝缘隔离板分离。
PCB板与电芯通过镍片点焊连接。
取出PCBA模块后观察底壳接触面，可以看到设有限位支架，电感接触区设有散热缓冲泡棉，直接底部设有大面积黑色散热贴。
全部分离一览。
先来看电芯。
观察电芯喷码，可以看到电芯来自LS力神，规格为626078，额定电压3.7V，容量为5Ah，能量18.5Wh，充电限制电压4.35V，电芯通过了国家3C强制认证。
电芯与底壳接触面贴有双面胶固定电芯，四周都设有长条黑色缓冲泡棉。
PCBA模块正面一览，设有VBUS开关管、固态滤波电容、电感、NPO谐振电容。
PCBA模块背面左下方是线圈连接触点，右下角是NTC热敏电阻连接触点，中部区域设有屏蔽罩，里面设有同步降压控制器和无线充电芯片，右上角是MCU。
同步降压控制器来自南芯科技，型号SC8934，是一颗内置MOS管的同步降压控制器，并支持反向升压。芯片可通过I2C接口控制，支持12V输入，降压为电池充电，电池升压输出。电池电压和开关频率可编程，支持NTC温度检测，内置完善的保护功能，采用QFN4*4-32封装。
南芯科技 SC8934 资料信息。
2.2μH合金电感特写，边缘打胶加固。

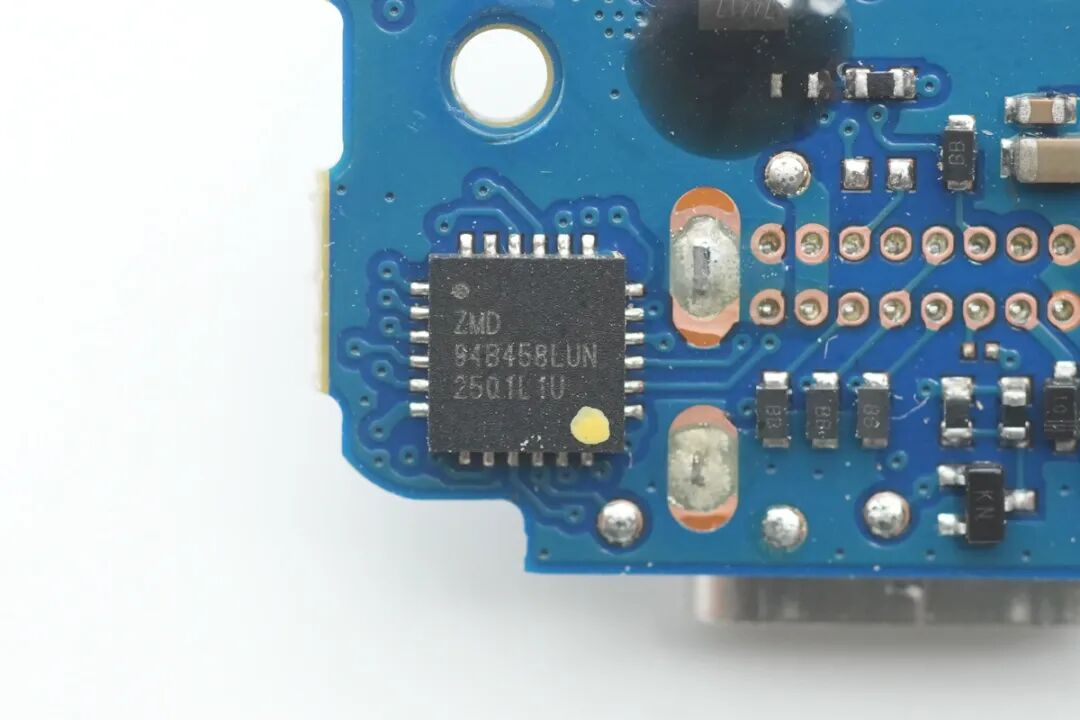

主控MCU来自ABOV现代单片机，型号A94B458LUN，用于移动电源端口输入输出控制，协议识别以及电量显示和保护功能等，采用QFN24封装。

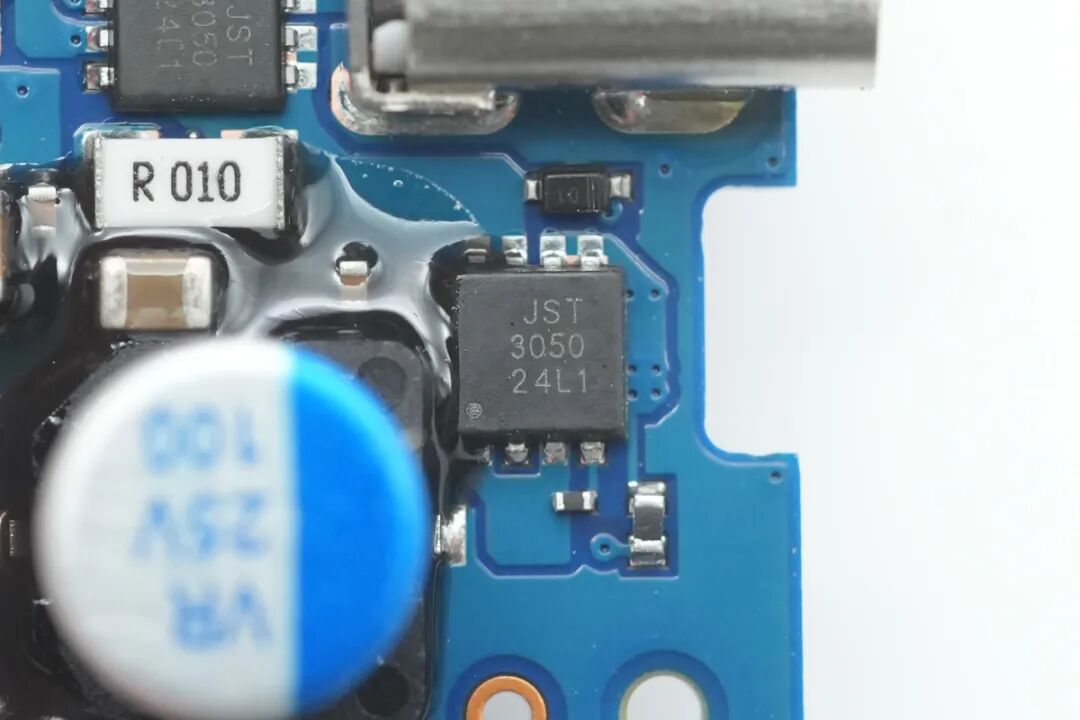

用于USB-C接口的VBUS开关管特写，型号JST3050，来自JESTEK江智，双NMOS管，耐压30V，采用PDFN3.3X3.3封装。
用于无线充电供电控制的开关管型号相同，同样为JST3050。
固态滤波电容特写，规格为25V100μF。
无线充电主控芯片来自伏达半导体，型号NU1705A，集成了适用于宽频率范围的全桥功率级架构和32位MCU内核。该电源系统集成了所有关键功能模块，包括高效功率场效应管、低电磁干扰的FET驱动器、自举电路、4.8V/1.8V集成LDO电源以及无损电流检测技术。
其专利电流检测电路可提供精确的电流读数，用于异物检测、功率测量、带内通信、Q值检测及数字解调功能。同时具备多重保护机制：输入欠压锁定、过压保护、过流保护、独创的Juggle Protection动态保护电路以及热关断保护，这些设计显著提升了整体系统解决方案的可靠性。采用4mm×4mm QFN封装。
NPO谐振电容特写。
丝印5522N的电池保护芯片特写。
电池保护管特写，采用硬质胶水覆盖保护，丝印74417。

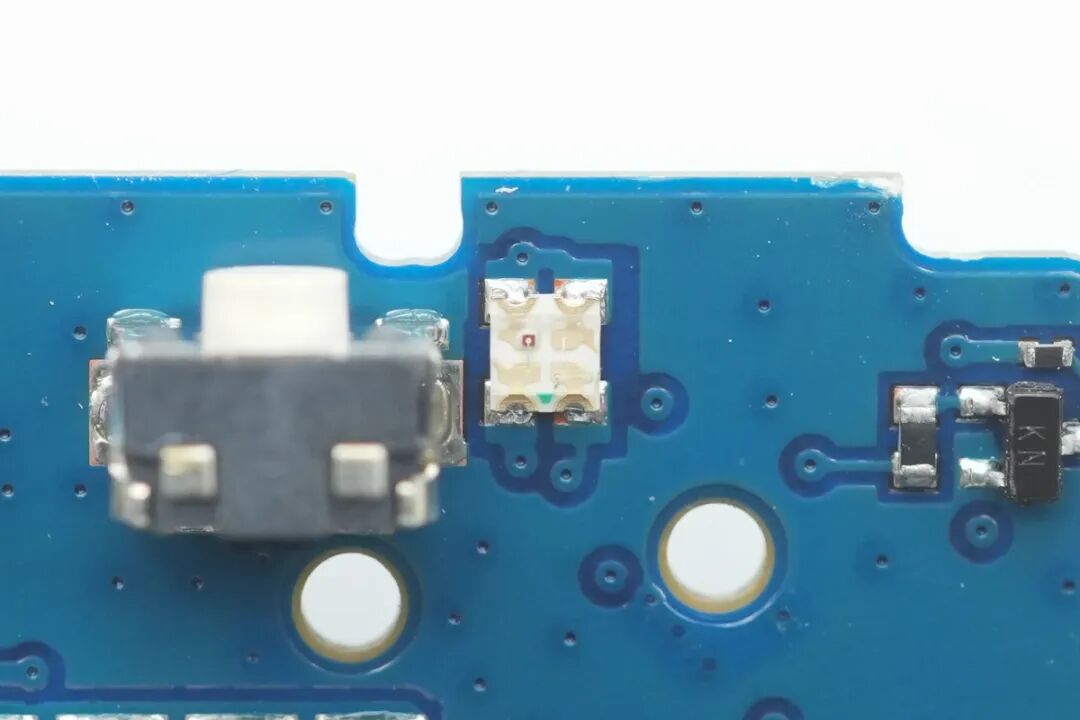

LED指示灯珠特写。
另一颗LED指示灯特写。
全部拆解一览，来张全家福。
充电头网总结
最后附上小米磁吸充电宝5000mAh 7.5W的核心器件清单，方便大家查阅。
小米磁吸充电宝 5000mAh 7.5W 正面采用高强度铝合金外壳，表面经过高精喷砂与高光钻切工艺处理，并配合 G3 曲线圆角设计与约 12mm 的纤薄机身。实际贴在手机背面时贴合度优秀，不挡镜头，边充边用也更顺手。磁吸接触面采用类肤质涂层，手感温润细腻，防滑性更好，也不容易刮花手机背板。
这款产品支持 20W 自充，最高 18W 有线输出与 7.5W 无线输出，内置 5000mAh 电芯，满足一天外出应急补电基本够用。可满足小米、苹果等品牌手机用户日常使用需求，充电方式也能根据场景灵活切换，实用性好。
充电头网通过拆解了解到，产品内置力神 5000mAh 聚合物锂离子电池，规格为626078，通过了国家3C强制认证，并配有锂电保护芯片和锂电保护管进行电池管理保护。磁吸面盖板内集成磁环模组，并配合缓冲泡棉与走线开槽；线圈下方设置绝缘隔离定位板，线圈中心、走线与 NTC 探头区域均用高温胶带固定，NTC 探头还辅以灌导热胶，更利于贴近电芯监测温度。底壳接触面可见大面积散热贴与缓冲泡棉，电芯也通过双面胶与泡棉进行固定与缓冲，整体在固定、散热与防护上的处理相当到位。
电源管理芯片采用来自南芯科技的SC8934负责电池组的充放电管理及控制USB-C接口和无线充电的输出控制，另外还采用伏达半导体高集成无线充电芯片NU1705A实现无线充电功能，该芯片集成了全桥功率级与 MCU 内核，外围元件精简，有效缩小了 PCB 占用面积。整机控制则由 ABOV A94B458LUN MCU负责。
