惊了！中国搞定一只小瓶子，居然打破了国外百年垄断？

一、先搞懂这瓶子到底是啥来头

最近工信部官宣了个重磅消息，中国终于自主攻克了光刻胶专用玻璃瓶技术，彻底终结了这玩意儿100%依赖进口的历史。

估计不少吃瓜群众都跟我一样满脸问号，不就是个用来装东西的瓶子吗，至于搞得这么隆重，还当成重大突破来宣布？

直到扒完背后的门道才发现，这看似普通的小瓶子，技术含量可比我们想象的高出不止一个档次。

它可不是超市里那种普通玻璃瓶，而是专门为光刻胶量身定制的“高端容器”，而光刻胶，正是芯片制造环节里缺一不可的关键材料。

没有这瓶子装着合格的光刻胶，再先进的光刻机也只能沦为摆设，芯片根本造不出来。

光刻工艺流程

二、光刻胶和这瓶子的爱恨纠葛

先给大家通俗讲讲光刻胶是干啥的，芯片上那些比头发丝还细的密密麻麻的电路，全靠它帮忙“画”到晶圆上。

晶圆本身就是一块硅做的“石头”，既不感光，也没法直接被激光刻出精细图案，必须靠光刻胶来当“临时模板”。

光刻机的激光会按照预设的电路图案照射光刻胶，被照到的部分性质会改变，能轻松被洗掉，没被照到的部分则保留下来。

这样一来，晶圆表面就形成了和电路图案一模一样的胶膜，后续再顺着胶膜蚀刻、填充金属，就能做出导电的芯片电路。

但这光刻胶特别娇贵，不仅纯度要求极高，还对光、空气、水汽都极度敏感，挥发性也强，对装它的瓶子要求自然苛刻到极致。

哪怕瓶子里混入一粒微小灰尘，或是光刻胶接触到一点紫外线，都会让光刻胶失效，整片价值不菲的晶圆直接报废。

光刻胶专用瓶

三、这瓶子到底牛在哪些地方

单看外观，这瓶子就和普通瓶子不一样，通体是深棕色，几乎不透光，核心作用就是牢牢挡住紫外线，避免光刻胶被光照破坏。

瓶身顶部还专门设计了一个提手，不是为了好看，而是适配芯片制造的无尘车间环境，方便工人拿取，减少直接接触带来的污染。

材质上更是讲究，用的是高纯度中性硼硅玻璃，和我们日常用的钠钙玻璃完全不同，几乎不含钠、钾等容易迁移的金属离子。

为了双重保险，瓶内壁还做了深度脱碱和硅烷化镀膜处理，形成一层5到10纳米的致密惰性层，既能锁住玻璃里的微量离子，又不会吸附光刻胶成分。

瓶盖也采用了三重密封结构，PTFE密封圈、惰性橡胶垫加螺旋盖组合，能彻底隔绝空气和水汽，防止光刻胶氧化、水解，保持性能稳定。

四、打破垄断有多不容易，意义多大

可能有人会问，中国明明是全球最大的玻璃生产国，平板玻璃产量占全球一半以上，为啥连个小瓶子都长期被国外卡脖子？

关键就在于技术门槛和市场壁垒双高，这可不是普通玻璃制品能比的。

仅瓶子的核心材质中性硼硅玻璃，全球75%的产能就被肖特、康宁、NEG三家外国企业牢牢掌控，国内企业长期缺技术、缺设备。

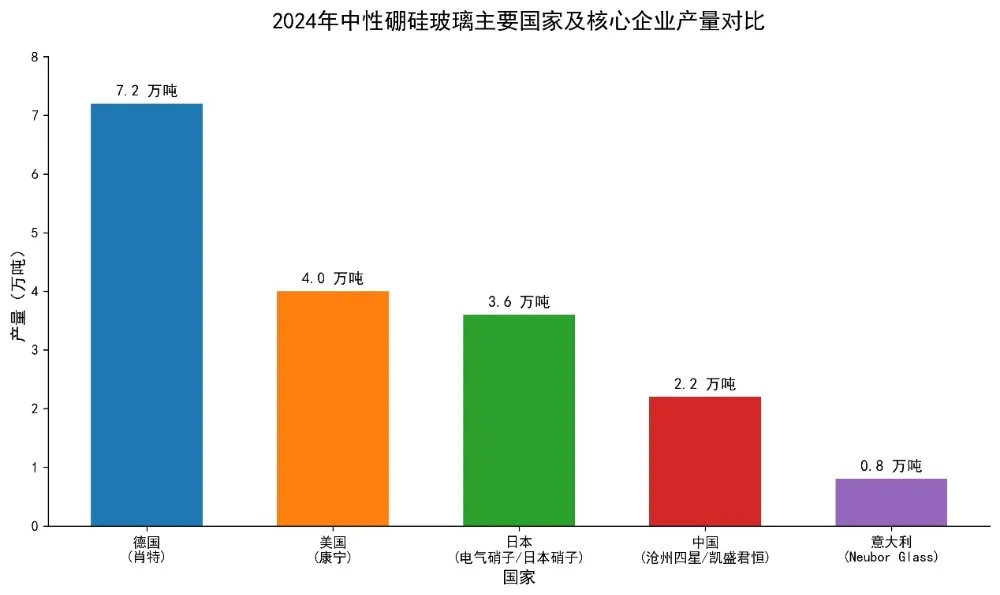

2024年中性硼硅玻璃主要国家及核心企业产量对比

更过分的是，日本光刻胶巨头还搞“胶瓶一体”的垄断套路，买它家的光刻胶，就必须用它家的专用瓶，形成了封闭的供应链。

国内企业想入局，既难突破核心技术，又没有和光刻胶配方、晶圆厂工艺的联合验证渠道，根本迈不进产业链大门。

这次光刻胶专用瓶国产化突破，不光解决了国产光刻胶“有胶无瓶”的困境，更打通了半导体产业链的关键堵点。

这不仅是单个产品的胜利，更是产业链上下游协同补链的成果，标志着中国半导体产业的正向循环正式开启，未来值得期待！
