Archer eVTOL电力推进系统转子平衡技术的核心创新解析

随着城市空中交通(UAM)领域的快速发展，电动垂直起降飞行器(eVTOL)对推进系统的功率密度、热管理能力与结构可靠性提出了严苛要求。本文基于Archer Aviation相关专利公布的电动推进系统方案，围绕逆变器堆叠设计、轴向紧凑架构与转子牺牲层平衡技术展开深度解析，揭示多技术协同对飞行器整体性能的提升机制。

在eVTOL飞行器设计中，空间与重量管控具有核心优先级，每一处空间、每一分重量都直接决定飞行器的最终性能。逆变器作为直流电转交流电的核心电能变换部件，其物理布局与集成方式直接决定系统的能量转换效率。

该方案设计的高集成度逆变器组件，核心创新在于印刷电路板组件(PCBA)的垂直堆叠架构。如图23所示，逆变器组件(2300)采用多层级结构设计，包含功率PCBA(2310)、控制PCBA(2314)与栅极驱动PCBA(2316)等核心功能板。

图23 垂直起降(VTOL)飞行器逆变器组件的分解视图

该堆叠方案不仅大幅压缩了逆变器径向尺寸，使其外径与电动机外壳精准匹配，形成紧凑的圆柱形截面构型，还通过大幅缩短功率回路导线长度，降低了电磁干扰(EMI)与线路寄生损耗。为保障多层堆叠板的精准对位，系统设置多组定位销(如2326)，定位销穿过电容器外壳与各层PCBA的定位通孔，将整个堆叠组件精准锁定在设计位置。

针对空间受限、构型复杂工况下的高可靠电气连接需求，方案采用了蛇形连接(Snaking Connection)设计。如图58所示，柔性电路板(5802)设置了特殊蛇形结构(5806)，该结构通过对层压电路板的精密切割成型。

图58 柔性印刷电路板组件(PCBA)连接透视图

该蛇形连接设计的核心优势体现在两方面：

一是优异的柔性变形能力。蛇形结构允许连接点在特定方向(如垂直于PCBA平面的方向)产生可控偏转与挠曲；图59进一步展示了该结构的横截面，其中设置的局部切口(5902)形成物理层面的“非连续性”，大幅提升了电路板的柔韧性能。

图59 图58所示柔性印刷电路板组件(PCBA)的蛇形连接剖视图

二是可实现公差补偿与振动应力缓释。航空推进系统的高振动服役环境中，刚性电气连接易产生疲劳裂纹，引发连接失效。而蛇形连接具备可控的弹性变形能力，其挠曲因子可低至0.015以下，能有效吸收装配过程中的尺寸公差，同时缓释运行中的结构振动应力，显著提升系统长期服役可靠性。

方案的另一核心突破，是推进单元的一体化机械集成设计，即逆变器、变速箱与电机沿同一中心轴对齐布置的串联式架构。

如图7与图9所示，电动机组件(702)、变速箱组件(710)与逆变器组件(718)采用共轴排布设计，图13的分解视图清晰展示了主轴组件(1308)沿中心轴贯穿整个推进单元的构型。该共轴设计的核心优势集中于两点：

图7 垂直起降(VTOL)飞行器倾转式电推进系统示意图

图9 垂直起降(VTOL)飞行器升力式电推进系统示意图

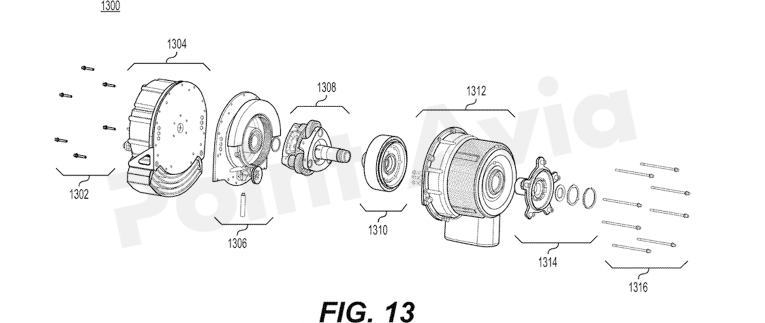

图13 垂直起降(VTOL)飞行器电推进系统的分解视图

第一，气动性能的优化。共轴排布使整个推进单元形成细长的圆柱形轮廓，如图7所示，推进系统产生的气流(722)可顺滑流经组件外表面，大幅降低飞行过程中的气动阻力

第二，为集成化冷却流道设计提供了构型基础。该串联架构可使冷却液或润滑油在单元内部形成连续循环回路，图12A与图12B详细展示了工作流体从电动机侧流向逆变器热交换器、再回流至泵体的完整循环路径。

图12A-12B 垂直起降(VTOL)飞行器电推进系统视图及框图

方案将逆变器直接集成安装在电机后端盖位置，取消了传统方案中笨重的外部功率电缆连接。如图11A至图11C所示，逆变器组件与电机、变速箱紧密对接，可共用散热结构与支撑部件。这种高度集成的“三合一”动力单元，不仅有效降低了飞行器重心、提升了飞行稳定性，还大幅简化了推进单元在机翼纵向梁(Booms)上的安装工序。

图11A–11C 垂直起降(VTOL)飞行器电推进系统的多幅剖视图

eVTOL推进电机长期处于高转速运行工况，转子的微小质量不平衡都会引发剧烈振动与噪声，甚至威胁结构安全与服役寿命。针对这一痛点，方案提出了基于牺牲层的转子精密质量平衡方法。

如图50所示，转子(5000)制造过程中，会在其内圆或外圆表面预制一层或多层牺牲层(5004、5012)。牺牲层通常采用铝、钢或其他易机加工材料制备，与转子本体采用一体化成型工艺加工。

图50 垂直起降(VTOL)飞行器转子透视图

传统转子平衡工艺多采用添加配重块(如铆钉配重)的方式，配重块在电机高转速工况下存在脱落风险，给飞行器带来安全隐患。本方案采用的去重式平衡工艺(如图51与图52所示)，核心流程如下：

图51 垂直起降(VTOL)飞行器转子平衡流程图

图52 垂直起降(VTOL)飞行器转子平衡流程图

第一步，不平衡量识别与检测。标定转子旋转轴心，在转子旋转过程中，精准检测其质量分布产生的不平衡量与不平衡相位。

第二步，去质量计算与精密切削。根据不平衡量检测结果，精准计算需移除的材料质量与对应位置，通过高精度数控机床(CNC)在牺牲层对应位置切削去除多余材料(即移除质量r)。

第三步，亚微米级平衡精度控制。该方法可实现极高的平衡精度，通过牺牲层材料的精准去除，可将转子不平衡量控制在5微米甚至更高的分辨率范围内，保障转子在全工作转速区间内的振动水平降至最低。

牺牲层设计同时具备全生命周期维护适配性。若转子长期服役后因磨损、疲劳等因素产生新的不平衡量，技术人员可通过对牺牲层的二次切削完成平衡精度修复，无需更换整套昂贵的转子组件，大幅降低了推进系统的全生命周期维护成本。
