一、黑匣子里的起点
1990年代末，中国科学院物理研究所一间实验室里，陈小龙团队守在一台自制的生长炉旁。这台炉子是自己画图纸、找厂家定制出来的——因为当时市面上根本买不到合适的设备。
他们在等待的东西，叫碳化硅（SiC）单晶。
炉内温度超过2000℃，没有任何光学仪器能看进去。晶体在密封的石墨坩埚里，在完全的黑暗和高温中生长——或者不生长。一周后开炉，打开，是裂缝。一周时间、昂贵材料、无数调试参数，全部作废。
业内后来把这种工作称为“在2000℃的黑匣子里蒙眼绣花”。而彼时，美国和日本企业早已牢牢掌控这项技术——技术封锁，不卖设备，连生长晶体所需的籽晶都买不到。
这是中国碳化硅故事的起点。
二、为什么值得拼命？
碳化硅被称为第三代半导体核心材料。相比硅，它有三大致命优势：
扛得住高压：禁带宽度是硅的3倍，能稳稳扛住数千伏工作电压。
不怕热：导热能力是硅的3.3倍，散热效率极高，设备体积可大幅缩小。
损耗低：业界称其为“六边形战士”。
新能源汽车、5G基站、光伏电站、雷达系统……每一个都是万亿级赛道。谁掌握了碳化硅，谁就掌握了能源革命的入口。
三、“黑匣子”里的二十年
碳化硅的制造极为特殊——它在常压下没有液态，2600℃会直接从固体变成气体。科学家只能用一种反直觉的方式“种”晶体：将粉末加热至2000℃以上气化，再让气体在温度稍低的籽晶表面重新凝结、结晶。
陈小龙研究员手持碳化硅单晶衬底 | 光明网
这个过程完全密封，几度温差、一点震动，都会导致整批作废。
陈小龙团队从零起步：设备自己造，籽晶自己熬，连参考文献都少得可怜。从指甲盖大小的晶体，到2英寸、4英寸、6英寸，每一次突破都是数年积累。
2024年前后，中国已推进至8英寸，与国际前沿并肩；2026年3月，已有中国企业成功研制出14英寸碳化硅单晶材料。
更令人意外的是，中国团队开辟了新路。西湖大学孵化的团队首创“激光剥离技术”——用数亿个极细激光“爆破点”从内部剥开晶体，损耗降低一半，直接绕开了对手的老路。
产业层面，天科合达、天岳先进等中国企业在碳化硅衬底领域全球市场份额持续攀升，多个关键指标已超越美国老牌巨头，终结了该领域长达数十年的“一国独大”格局。
四、它已在你我身边
新能源汽车：电机控制器中的碳化硅功率模块，让电驱系统体积缩小40%，整车续航提升5%到10%。“充电5分钟续航200公里”的液冷超充桩，核心正是碳化硅芯片。

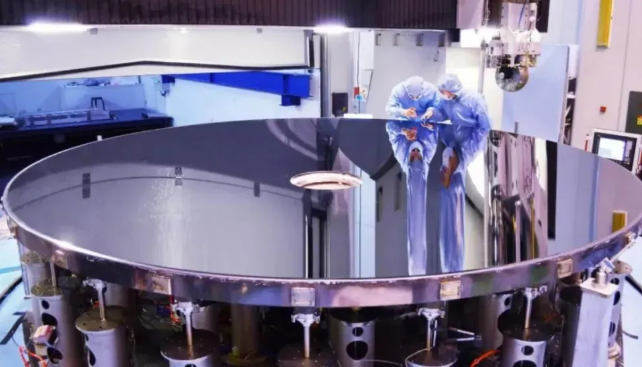

科研人员检查4米量级高精度碳化硅非球面反射镜表面情况 | 中国科学院长春光学精密机械与物理研究所
光伏电站：搭载碳化硅芯片的光伏逆变器，直流电转换效率最高可达99%以上，能在戈壁滩极端环境中稳定运行。
5G基站与数据中心：碳化硅的导热特性让设备体积更小、散热更低，为AI时代的算力扩张提供绿色支撑。
太空：中国科学院长春光机所利用碳化硅极低热膨胀率特性，研制出口径4.03米的单体碳化硅反射镜——目前世界同类产品中最大尺寸，是中国新一代空间望远镜的核心光学元件。
五、结语
从陈小龙团队守着那台自制生长炉，到如今全球市场前列——二十年，一条完整产业链，从无到有。
黑匣子还在。只不过，现在里面长出来的东西，正在点亮你我的日常。
