前言

夏日出行，一款小巧且风力强劲的手持风扇无疑是清凉解暑的必备好物。

近期，充电头网拿到了一款艾酷力的AeroUltra手持高速风扇。

据了解，该产品凭借90°弯折的小水管设计荣获了红点与2025 iF双项国际设计大奖。在配置方面，其搭载了19000rpm的高速电机，风速最高可达11m/s。

另外，产品支持切换常规模式与Turbo模式，静谧与极致清凉之间一键切换。

同时得益于弧面蜂窝进风设计，让风量提升5.5倍，还能有效降低15dB的噪音，配合专属的专利聚风环，实现强风直达，结合高达14.5小时的长续航，兼顾了高颜值与实用性。

接下来，充电头网将对这款高速风扇进行深度拆解，解析其内部电路用料与结构设计。

产品外观

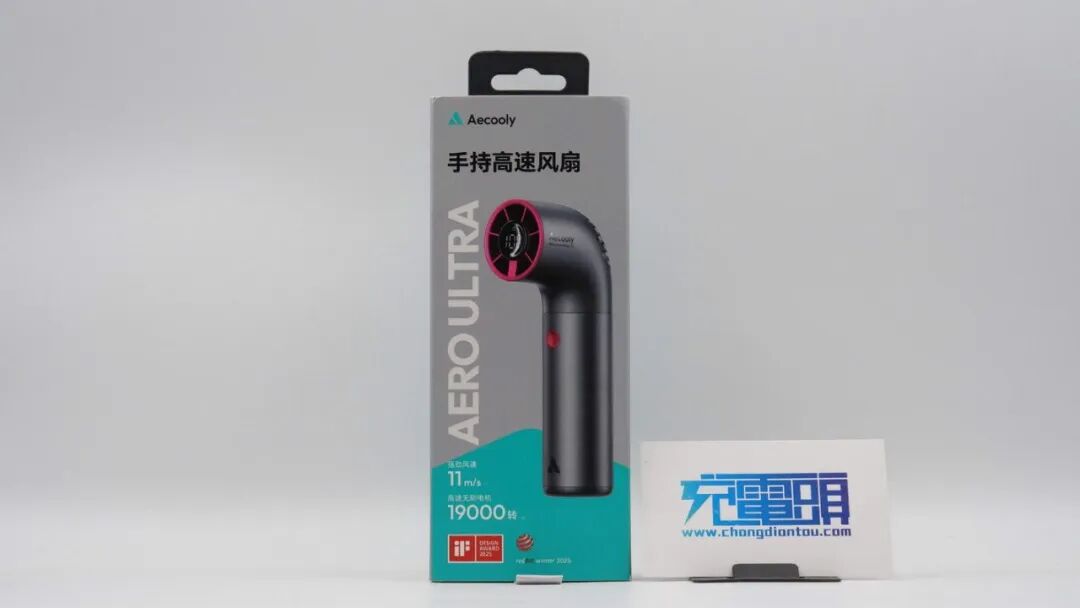

首先来看包装盒正面。包装设计非常简约大气，上半部分为灰色，下半部分为青蓝色。

包装盒背面印有产品的各项参数以及简易使用说明。

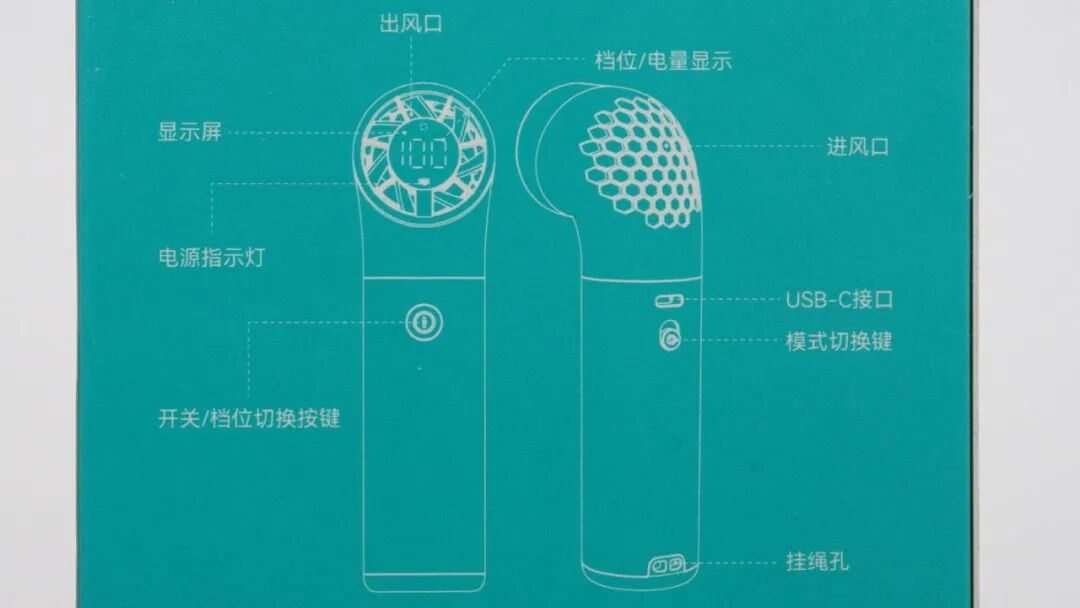

产品使用说明如图所示。

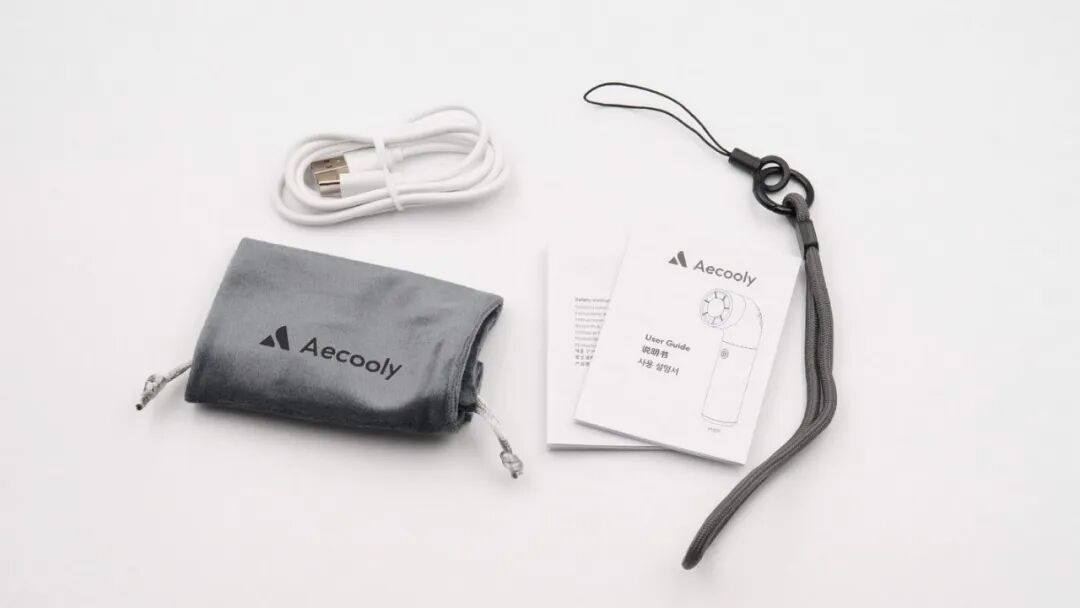

除产品本体外，内置收纳袋、挂绳、充电线以及说明书和保修卡。

本次拆解的为橙色版本，握持手柄处则采用了拼接设计，手感顺滑。正面还设有一颗档位切换开关，配合背面的模式切换开关，支持常规模式4档和Turbo模式3档切换。

从侧面看，风扇头部采用90° 弯折设计，整体造型别致，头部上设有进出风口。

转到风扇背面，头部进风口处设计了一块黑色的蜂窝状格栅进风网罩。手柄上方从上至下依次配有 USB-C 充电母口、模式切换开关，而手柄下方则激光雕刻有详细的产品规格参数。

来到风扇正面出风口，内部中心装有一块LED数码管显示模组。在运行或充电时，屏幕能够清晰显示当前电量。

手柄背部的控制区，包括了USB-C充电接口以及常规模式/Turbo模式切换开关。

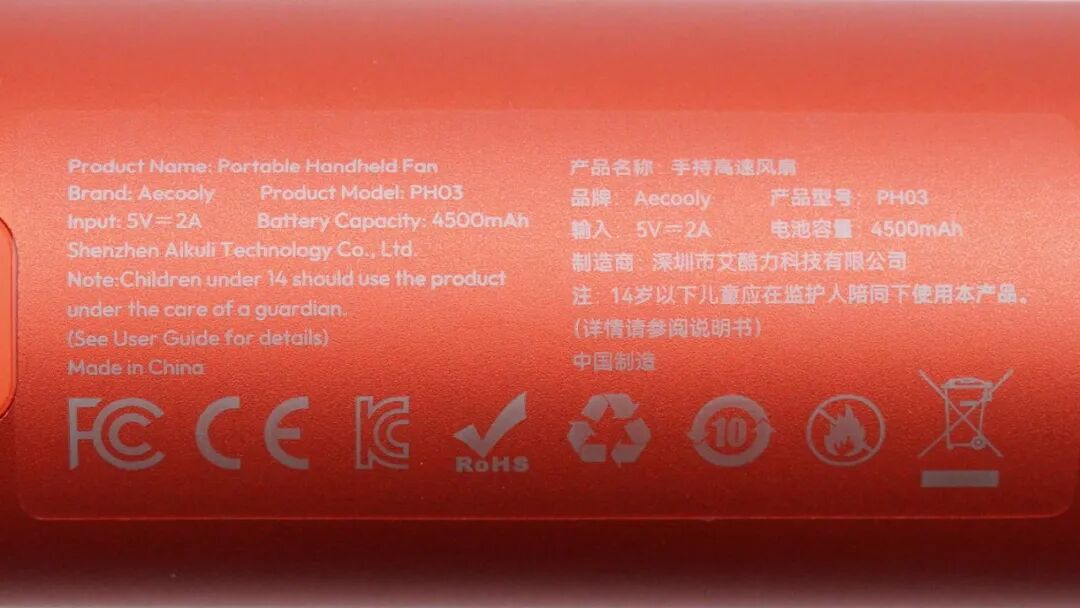

手柄背部激光雕刻的产品铭牌如下：

产品名称： 手持高速风扇

品牌： Aecooly

产品型号：PH03

输入：5V2A

电池容量：4500mAh

制造商：深圳市艾酷力科技有限公司

安全警告：14岁以下儿童应在监护人陪同下使用本产品

中国制造

产品拥有 FCC、CE、KC、RoHS等认证。

产品充电测试

使用POWER-Z KM003C测试仪对风扇进行充电，测得输入电压为5.16V，电流为1.62A，充电功率为8.40W。

相关阅读：

在看过产品的外观设计和充电功率后，接下来正式进入拆解环节。

产品拆解

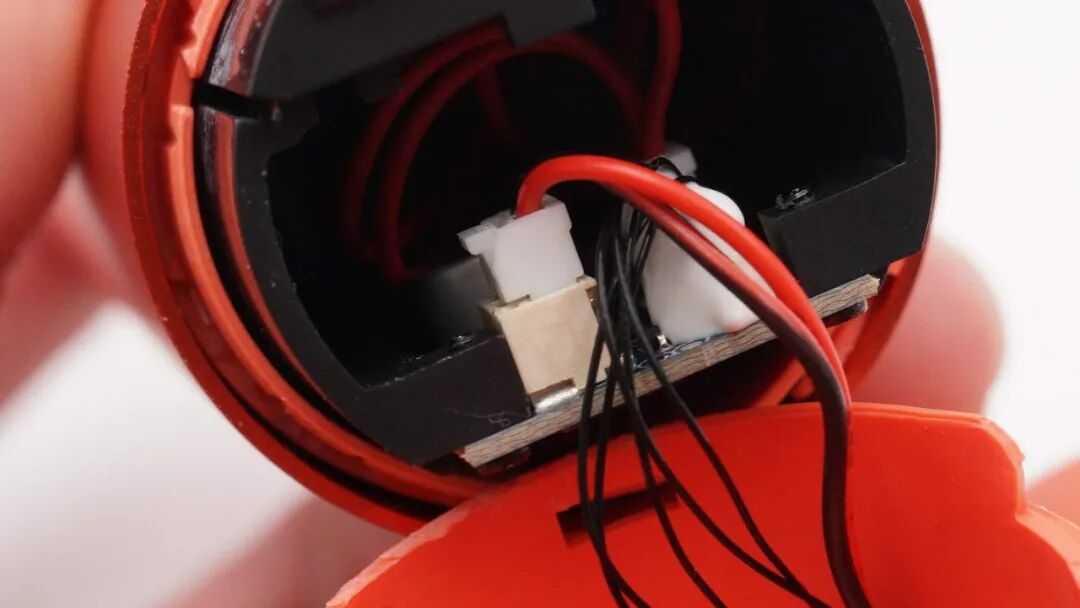

首先将橙色风扇头部与手柄进行分离，露出了内部PCBA以及连接手柄的红、黑电源导线。

红、黑粗导线端部通过一组2pin插座进行互连，另外还有数根黑色的细导线引出，用于屏幕信号与模式控制。

将手柄内部黑色塑料固定支架与PCBA出。

取出内部PCBA，可见手柄区域包含两块小板，分别为一块主控板和充放电控制板。

取出手柄内的电池组，其外部包覆着一层黑色缓冲泡绵，抵抗跌落冲击。

去除外部的泡棉后可见内部的锂电保护板。

21700电芯两侧还设有青稞纸绝缘。

产品内置的21700电芯来自CANFER灿辉，容量4500mAh 16.65Wh，标称电压3.7V。该电芯通过了3C认证。

继续拆解出风口部分，高速电机模组采用套筒方式连接L形送风口。

继续拆除LED指示灯。

黑色的塑料风扇叶片如图所示。

LED指示灯模块由一块小板和遮光片组成。

小板正面设有多颗贴片LED灯珠，用来显示电量、风速以及工作状态。

背面则设有连接座连接主控板。

将产品各结构依次分离后，下文将详细解析各部分详细的器件选型。

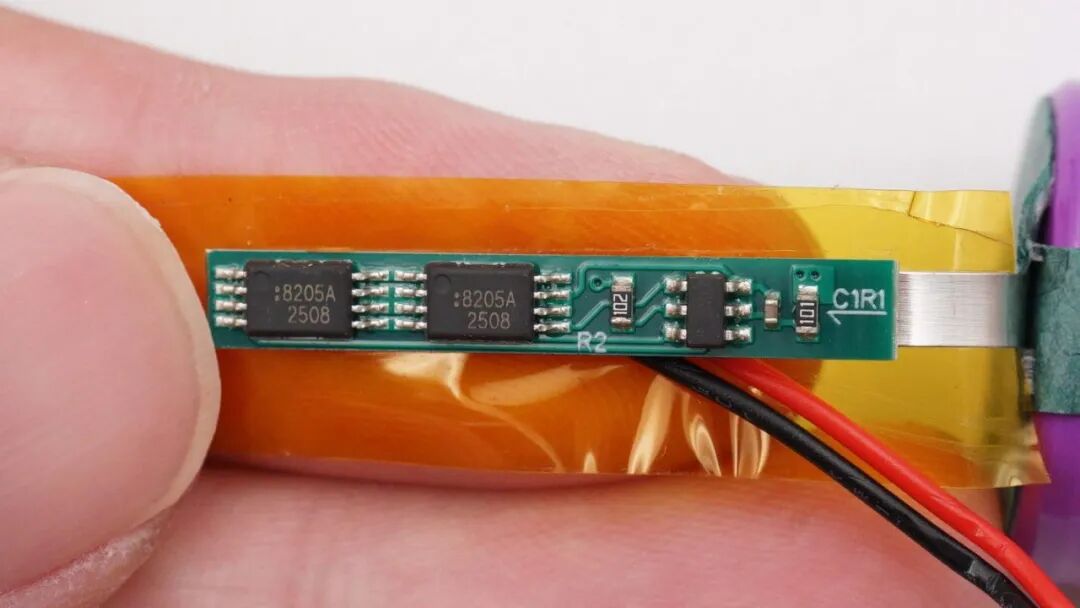

先来看产品内置的锂电保护板，其设有锂电保护芯片以及两颗锂电保护管。

锂电保护芯片丝印DWC。

两颗锂电保护管丝印8205A，采用TSSOP-8封装。

再来看充放电控制小板，其正面设有滑动开关以及输入USB-C母座。

充放电控制小板背面则设有锂电充电芯片。

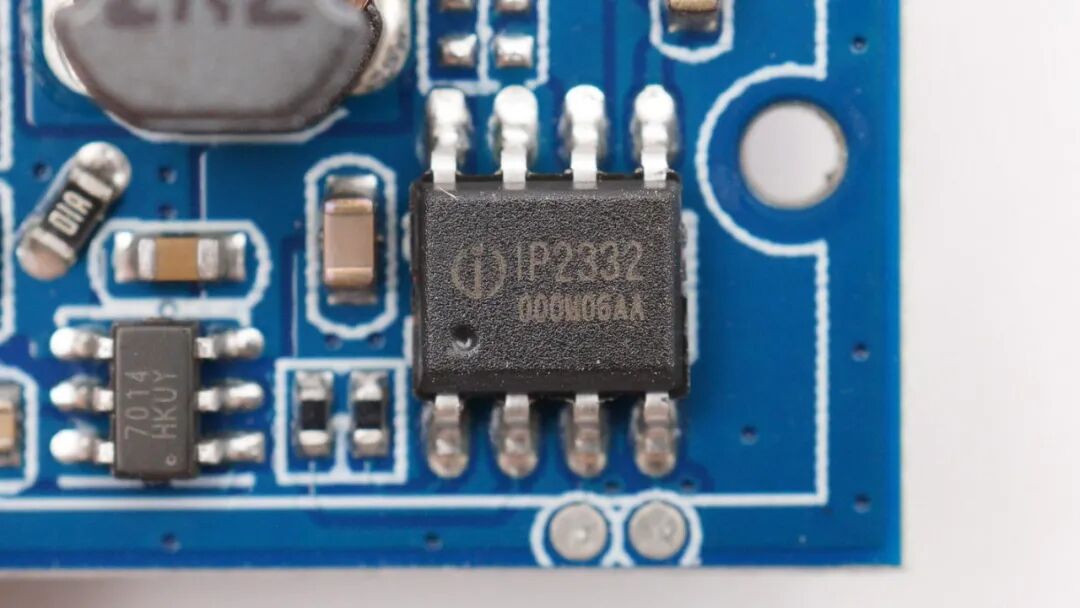

一颗锂电池充电芯片来自INJOINIC英集芯，型号为IP2332，采用ESOP8封装，该芯片是一款支持5V输入的单节锂电池同步开关降压充电IC。

相关阅读：

芯片内置功率MOS，开关频率达500kHz，最大支持 2.4A 充电电流，5V转3.7V/2A充电效率高达92%。其高集成度方案所需外围器件极少，能有效缩小PCB占用面积并降低BOM成本，同时具备智能调节电流功能。

IP2332在功能扩展与安全性上表现出色，具备低于2μA的无输入超低待机功耗。

芯片内置2路LED状态指示，并集成了符合JEITA标准的5段式NTC电池温度监控、输入过压/欠压保护、输出过流保护、过温保护以及4kV ESD防护，为单节锂电池充电提供全面、可靠的安全保障。

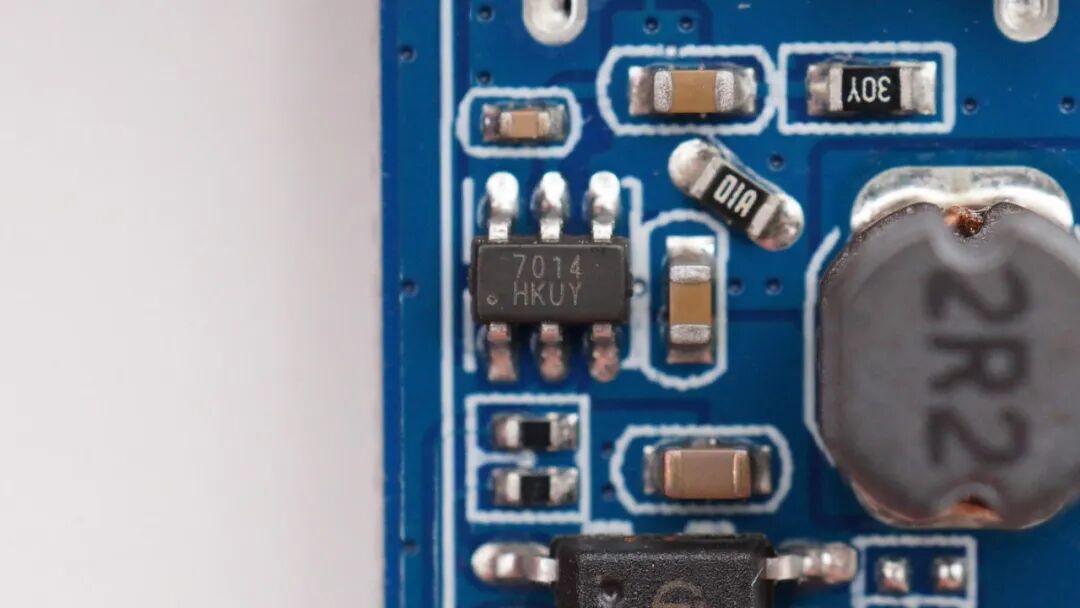

一颗丝印7014的芯片。

一颗降压电感。

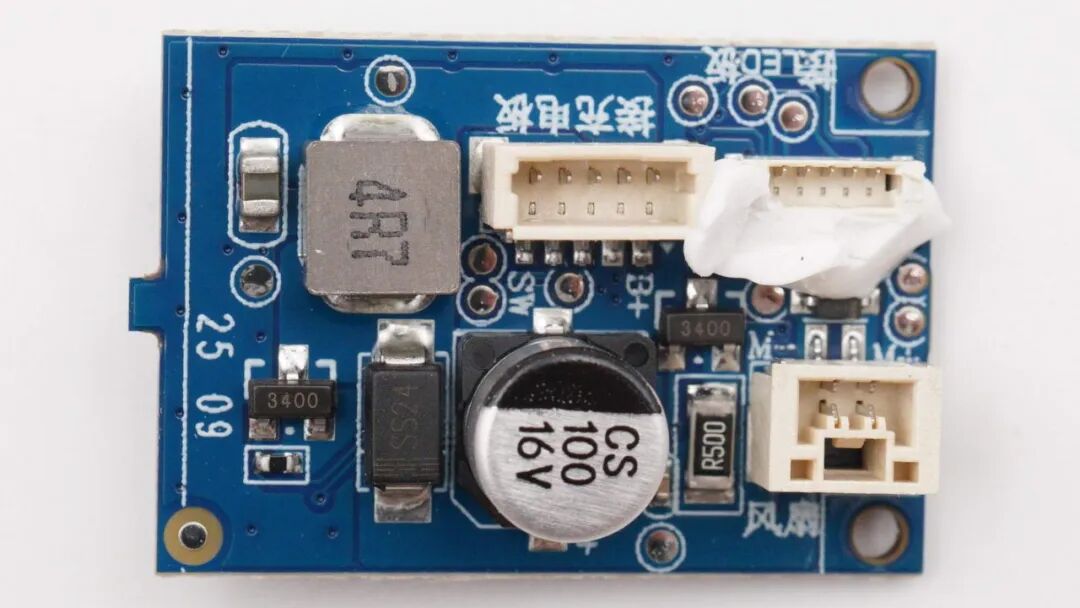

主控小板正面如图，设有滤波电容和与充放电小板、风扇以及LED模块连接的连接座等元器件。

主控小板背面设有主控MCU以及控制按钮。

一颗主控MCU来自FMD辉芒微，型号为FT61FC35，采用TSSOP20封装。该芯片是一颗精简指令集的A/D型8位单片机，其内部集成了一个RAM数据存储器和一个非易失型数据EEPROM存储器。

一颗滤波电容，规格为16V 100μF。

一颗丝印SS24二极管。

一颗丝印3400的器件。

另一颗丝印3400的器件。

一颗合金电感。

全部拆解完毕，来一张全家福。

充电头网总结

最后附上产品的物料清单，方便大家查阅。

经过拆解可以发现，艾酷力AeroUltra手持高速风扇内部采用了模块化设计，主控PCBA、充放电控制板与LED显示板相互独立，通过排线连接。内置21700电芯外部包裹了缓冲泡绵，提升了日常使用中抗跌落冲击的能力。

核心器件用料方面，产品内置了一颗来自灿辉的4500mAh容量21700电芯，配有独立的锂电保护板，充电部分采用了英集芯的高集成度IP2332同步降压充电芯片，而整机控制则由辉芒微FT61FC35 MCU实现。
