新品
11kW 3L-ANPC双向变换器参考设计，
效率可达99.15%

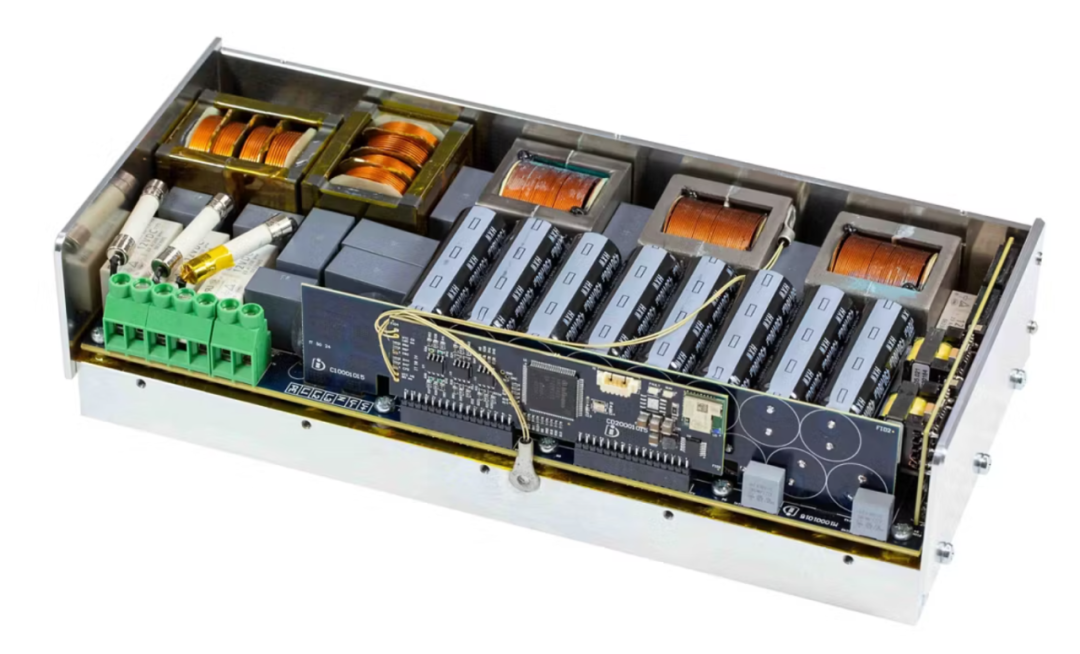

REF_11KW_PFC_SIC_QD参考板是一款英飞凌全新开发的多电平有源中点钳位（ANPC）双向变换器，适用于多种应用场景，支持三相及单相交流输入、800 VDC直流母线，额定功率分别为11 kW和7.3 kW。该参考设计采用英飞凌最新一代Q-DPAK顶部散热封装的750V CoolSiC™与600V CoolMOS™器件，实现了高效率（峰值效率达99.15%）和高功率密度（> 11 kW/L）。
产品型号：
■ REF_11KW_PFC_SIC_QD

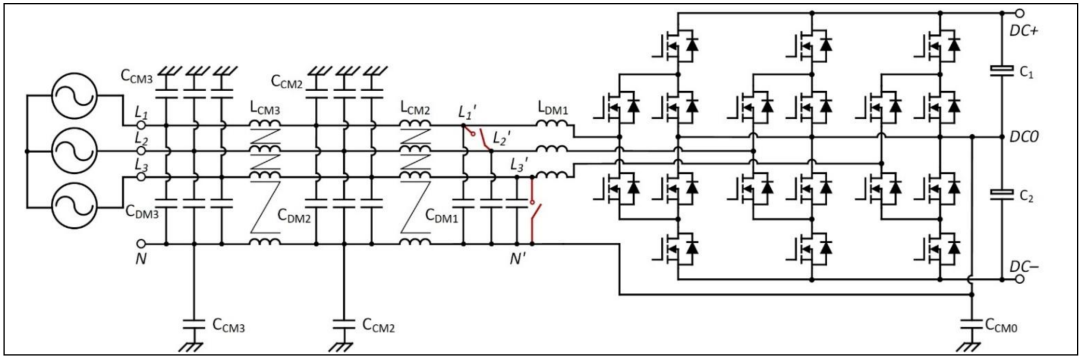

SSI简化框图：
产品特性
3L-ANPC拓扑
多电平功率变换
高性能（兼顾效率与功率密度）
双向能量流动
全数字控制
采用Q-DPAK TSC封装的600 V/750 V Si/SiC MOSFET
应用价值
覆盖广泛的应用场景
多种冷却方式可选
紧凑的外形尺寸
竞争优势
该该参考设计通过引入多电平拓扑结构以及采用具有更优优值系数FOM的低压功率半导体器件，实现了卓越的功率密度与效率
在基于800 VDC直流母线的系统中使用600–750 V功率半导体器件，使得开关频率可达65 kHz，从而减小磁性元件体积、提升效率并增加功率密度
应用领域
电池储能系统（BESS）
电动汽车充电桩
车载充电机（OBC）
工业电源
