圈内有句流传很广的顺口溜：
要性能上 CNT，要成本用炭黑。
这句话，只说对了一半。
炭黑（CB）、碳纳米管（CNT）、碳纤维（CF），虽同为碳材料，导电机理、成本与应用优势却大不相同。
尤其在半导体与精密电子领域，导电材料可是真正的“既要又要还要”，高洁净性、电阻稳定性、机械强度...一个都不能少。☺
所以，三大导电填料究竟怎么选？哪些因素影响最终电阻？不同应用场景如何平衡性能与成本？
今天，材料攻城狮李工结合十年实测与应用经验，带你一次讲透。
01
导电方式大比拼：先看清牌面，再谈最优解
想给塑料"装上"导电能力，目前主流思路有这两大类：
靠填料搭导电网络（炭黑、碳纳米管、碳纤维，靠粒子相互接触形成渗流通路），以及靠小分子迁移电荷（抗静电剂，依赖吸湿与离子迁移）。
拆开就是四条路线，"牌面"如下：
表 1 四条导电路线的形貌、优缺点与应用定位
看完你会发现，炭黑、碳纳米管、碳纤维——各有各的脾气。
而脾气，就藏在它们的微观形貌里。
球状炭黑得靠颗粒间的点接触导电，所以必须堆够量。
细如发丝的碳纳米管长径比极高，极少的用量也能织出一张导电网。
碳纤维“骨架”够粗，一边能搭导电网，一边还能扛载荷。
那么，将“脾气各异”的填料加到塑料中“实战”，又会如何？
今天就以PC为例，共混三种填料，表现如下：
表 2 碳系导电填料加入塑料后的物性表现（蓝色圆点为正向评分，红色圆点为损失程度，满格 5 点）
结果有点反常识。
反常识一：导电填料，加得越多越导电？
实际：30% 的炭黑，大概率导电干不过 1% 的碳纳米管。
三种填料要达成导电效果，所需的添加量根本不在一个数量级——炭黑 10%～30%，碳纤维 5%～20%，CNT 只要 0.5%～5%——不到炭黑的十分之一，却能做出三者中最好的导电水平和均匀性。
与其一味堆用量，不如先选对填料。
反常识二：填料加进去了，材料就一定导电？
实际：填料只是基础，能否形成有效的导电网络才是关键。
炭黑是颗粒，碳纤维是短棒，CNT 是高长径比的“细丝”。长径比越高，越容易在树脂里搭桥织网，电子才有通路。
网络搭起来了，加得少也导电；搭不起来，加再多也只是往料里塞了一堆粉。
反常识三：导电性能不够，就继续加填料？
实际：加得多≠加得好，过了某个比例，再加就是白加。
导电性能趋于饱和后继续加料，只会推高成本、加剧分散难度，甚至损害力学性能。
真正该问的不是“最多能加多少”，而是：加到多少，能以合理成本拿到目标导电性和综合性能？
但是，这个"点"具体在哪？
还得看实战：
下表为同一 PC 基体、六种配方的实验室结果，
拉伸强度 (MPa) | 弯曲模量 (MPa) | 缺口冲击 (J/m) | 表面电阻 率 (Ω) | ||
表 3 PC 基体实测数据矩阵（熔指条件 230℃×2.16kg；冲击为 IZOD 缺口 1/8"）。
同批数据中：PC+2%CNT 断裂伸长率 57%，其余配方均不超过 17%；无缺口冲击 PC+10%CNT 达 730 J/m；热变形温度六组均在 133–141℃，差异不大。
IZOD 缺口冲击强度对比（J/m，越高越韧）
经“实战”验证，三个反常识，全部应验。
▶ 碳纳米管（CNT），低添加量，也能打出漂亮的性能组合
PC+2% CNT，是这组数据里最亮眼的崽。
表面电阻率6-8次方，可满足大部分导电使用要求，缺口冲击达到 170 J/m，远高于其他配方。拉伸强度为 64 MPa，断裂伸长率更达到 57%。
导电表现突出，韧性也很出色。
但，从 2% 到 10%，添加量增加了 5 倍，
剧情就开始大反转了：10%的CNT时，电阻率不降反升，熔指直接≈0——料根本流不动了，拉伸强度还从 64 掉到 49。
把"加多了没用"演得明明白白。
▶ 炭黑（CB），导电效果上去了，性能也要做取舍
炭黑的逻辑很朴素：多劳多得。
12% 加到 25%，导电确实变好了。但代价是拉伸降了 69→62、冲击小了 47→37、熔指也掉了13→6。
每一点导电性能的提升，都得拿加工性和力学换。
▶ 碳纤维（CF），强度和刚性优势突出
如果你更关注材料的结构性能，碳纤维的优势就显现出来了。
加到 20%，拉伸 135 MPa、弯曲模量 11232 MPa，双料第一，熔指还有 28，流动性全场最好。——强度堆这么高，加工还不受影响，这一点比炭黑强。
但论导电性价比：它既没有 CNT 的低添加量，也没有炭黑的低价。
所以这张表真正的读法不是"谁最强"，而是谁最擅长什么：
要导电、保韧性，2% CNT 一步到位；
要强度、要模量，20% CF 当仁不让；
要成本优先，选炭黑CB，但别指望少加。
所以，这里没有全能冠军。
想用一种填料打天下，要么贵、要么不稳。
更要紧的是：填料选对只是入场券。真正决定它能不能在半导体产线上兑现的，是加进去之后——分不分得开、流不流得动、电阻稳不稳。
02
从选对料到用好料：分散、流动与电阻稳定
半导体载具材料不仅要导电，更要兼顾高洁净、低颗粒、电阻稳定、低粗糙度与耐磨性。
三种填料各有优势，却都绕不开两大难题：颗粒污染与电阻稳定性。
而要避开这两条红线的第一步，就是：分散性。
第一道必答题：分散性
实操过程中，你会发现三种填料的分散难点各不相同。
▶ 碳纳米管（CNT）：难在打散团聚
高长径比带来强缠绕，稍不留神就会抱成团。
分散开是一张导电网络，抱成团就是一堆废粉，颗粒明显，电阻均匀性差。
高倍显微镜下，一目了然：
分散差 · 表面颗粒明显 分散好 · 表面细腻
这可不是实验室里的抽象指标，就是把料打成真实制件，外观质感也能说明一切。
左—分散不良光泽度低 右—分散良好 高光泽良外观
▶ 碳纤维（CF）：难在控制浮纤
和CNT）不同，碳纤维本身不难分散，它真正的麻烦是——纤维易在表面暴露形成"浮纤"。
浮纤多 · 表面粗糙 浮纤少 · 表面光洁
纤维压不住，轻则表面出现银灰色流纹，影响外观；重则浮纤外露，在与承载物反复摩擦时发生纤维脱落，带来颗粒污染风险。
上件浮纤多，下件浮纤少
所以，这对于半导体载具，就不再是外观问题，而是直接关系到洁净度与制程安全的隐患。
▶ 炭黑（CB）：难在减少颗粒脱落
粒径细、易团聚，导电网络又必须铺到表面才连得通——露出的颗粒在摩擦时最先被带走。
露得越多、导电越好、掉碳越重，黑色印痕与颗粒数随之攀升，洁净度与电阻稳定同时失守。
一票否决。
所以，分散不到位，面上（颗粒、浮纤、光泽差）；里子（掉粉脱碳、电阻不均）一起输。
具体怎么做？
关键就两步：先打破，再锁住。
第一步 解团聚（"打破"）：用机械力（剪切、冲击、空化），把团聚体撕小。
第二步 稳定化（"防止再团聚"）：用稳定剂把拆开的颗粒包裹住，以免颗粒重新絮凝，前功尽弃。
那么，分散做得好不好，差别有多大？
片材表面就是最诚实的"体检报告"——以材先胜® ECT1925E（PS+CB）与竞品同规格对比：表面颗粒点少三分之一；
表面颗粒点对比
真实制件，结果更直观：
表面光滑（左），可见凸起颗粒（右）
除此之外，在物性上：
冲击与弯曲也整体高出一档。
颗粒点少，意味着掉粉脱碳更少、全件电阻更稳，一举兼顾低表面缺陷、耐折弯、低口模积碳三大优势。尤其在三层共挤产线上，少积碳就意味着少停机、少清理、降成本。
谁落地更香，不言而喻。
第二道必答题，电阻稳定性
分散性管的是填料在料粒里均不均，电阻稳定性管的是制件上每一点稳不稳。
以常规 PP/CB为例，电阻稳定性受注塑工艺、模具结构影响较大，工艺改不动，就得靠材料自身的适应性来兜底。
从机理上看，导电均匀性排序 CNT ＞ CB ＞ CF，
CNT
最好
添加量远超阈值时形成致密三维网络，对剪切取向不敏感，整件波动通常小于 1 个数量级。唯一例外是卡在阈值附（0.5~1%），局部分散差异被放大—— 工程上宁可用到 2–3%，也要远离阈值。
CB
居中
CF
最差
一维纤维在注塑剪切场中强烈沿流向取向，形成皮—芯结构，方向性＋位置性双重不均：同一点纵横向可差 1–2 个数量级，熔接线跨线几乎绝缘。适合"有通路就行"的屏蔽件，不适合处处等电位的精密导电件。
CNT 的均匀性优势明显，但是可不是免费的。
它的代价是得牺牲一定的工艺窗口。
不信，请看：同等导电水平下，碳纳米管体系最"稠"，炭黑居中，碳纤维最"稀"。
等导电性能下的剪切粘度—剪切速率曲线（CNT ＞ CB ＞ CF）
也就是说，同等导电水平下，导电网络越密，熔体越稠：CNT ＞ CB ＞ CF。
这也意味着：
碳纤维（CF）虽然导电均匀性最差，但它的流动性最友好，充模最轻松；
碳纳米管导电均匀性潜力高，但需要为较高黏度预留工艺窗口；
炭黑成本与性能较易平衡，但需要关注高填充下的流动和分散。
除此之外，模具结构也同样关键：
注塑制件不同位置的电阻均匀性表现
近浇口区剪切较强，流动末端可能出现填料分布与保压差异，而熔接线则三者一致电阻最高，是都需要重点关注的薄弱区域。
那预算有限、必须要用 CB或CF 的项目，就注定与更均匀的导电性无缘吗？
不一定。
经过优化配方与工艺后的材先胜® EP BE0301，与市面主流友商料的实测对比：
一个实测位置差异明显，而另一个的位置间、件与件之间并没有跳崖式劣化。
成功验证了低成本炭黑体系同样能够实现高水平的电阻均匀性。
所以，回归实操更关心的问题：CNT 的短板能不能避开、CB 和 CF 的短板能不能靠工程手段补上？李工的建议：
大方向：CNT 均匀性更优，是半导体载具、ESD 托盘等高电阻一致性要求场景的首选。
受成本约束必须用 CF 或 CB 时，还可四招补均匀性：
① 远离阈值——填充量留 30% 以上余量；
② 模具设计——采用多点或顺序阀浇口，减少熔接线或避开导电关键区。
③ 工艺——提高模温和注射速度，减弱皮层取向；
④ 复配——CF+CNT 或 CB+CNT（1–2% CNT 搭桥），可把 CF 体系的熔接线劣化从 3–4 个数量级压到 1 个左右。
两道必答题收个尾：分散性决定材料"能不能用好"，电阻稳定性决定制件"能不能做稳"——剩下的，就是拿各自短板对照自家产线的容忍度。
03
精准场景选材方案，请对号入座！
客户不会关心"你们有什么填料"，而是只想知道"我这个件到底要什么"。
晶圆载具要高洁净，电子包装要控成本，结构件要高强度，工业外壳要兼顾阻燃与配色。。。
产品不同，需求不同，选材方案自然也不同。
所以选材的第二步不是选材料，而是认场景。
下面，我们从五大典型应用场景出发，给出对应的选材思路。以供参考：
方案 A 高洁净选材方案
典型应用：晶圆运输盒、FOUP、Cassette、光罩盒等
首选 CNT
核心诉求： 低颗粒、低离子析出、电阻稳定、耐磨、尺寸稳定。
高洁净选材，首先要明确一个问题：要导电级（E3–E6），还是静电耗散级（E8–E10）？
导电级（E3–E6）： 优先考虑 CNT，兼顾洁净度与导电性能。
静电耗散级（E8–E10）： 可考虑抗静电剂体系，适用于配色及部分透明制件。
高模量、尺寸稳定： 考虑 PC/CF，满足结构承载需求。
同一个"洁净"要求下，材先胜®导电材料档位可以按规格挑：
| PP/CNT | |||||
| PP/抗静电剂 | |||||
| PC/CNT | |||||
| PC/CF | |||||
| ABS/抗静电剂 |
高洁净系列五个牌号速查（强度单位为 MPa，模量单位 MPa，冲击单位 J/m）。
推荐选材方案：
FOUP 等核心载具： PC/CNT，侧重耐磨、低掉黑及低离子析出。
晶圆运输与交付盒： PP/CNT，兼顾洁净表现与成本。
高刚性结构件： PC/CF，满足高模量和尺寸稳定需求。
透明或彩色制件： 根据电阻要求，选择 ABS 或 PP 抗静电剂体系。
选材关键：先确定电阻等级，再匹配树脂、填料和洁净要求。
方案 B 低成本选材
典型应用：中低端电子托盘/卷盘/中低端晶圆载具/周转箱等
首选 CB
电子托盘 / 卷盘 周转箱 / 晶圆承装盒
核心诉求： 成本可控、工艺成熟、批量生产稳定。
对于表面颗粒点不敏感、洁净要求适中的产品，炭黑（CB）通常是更经济的选择。其供应链成熟、配方适应性强，球形聚集体各向同性，没有取向烦恼；对表面颗粒点不敏感的外观件最经济，适用于注塑及挤出加工。
这类产品的选材原则很简单：满足必要性能即可，不为用不到的性能买单。
| PPO/CB/GF | ||||||
| ABS/CB | ||||||
| PP/CB |
炭黑系列牌号速查（强度 MPa，冲击 IZOD 1/8"，HDT 1.82MPa）。
推荐选材方案：
要耐热、要刚性： PPO/CB/GF，适用于电子托盘。

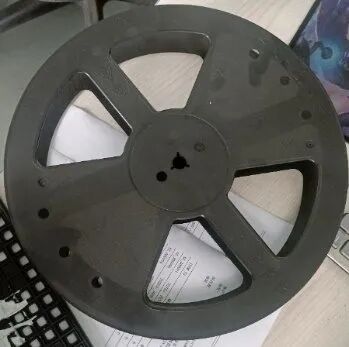

要韧性、耐反复插拔： ABS/CB，适用于电子卷盘。
要轻量、要低成本： PP/CB，适用于周转箱及承装盒。
选材关键：炭黑添加量决定导电表现，树脂基材影响强度、韧性与耐热性。
方案 C 工业防爆/定制色选材
典型应用：防爆工况设备外壳、手柄、容器，以及透明、浅色和品牌色定制件。
抗静电剂
or炭黑
核心诉求： 稳定静电耗散、阻燃、耐候，同时兼顾外观自由度。
防爆场景不只是追求低电阻，还要综合考虑静电耗散的稳定性、阻燃等级、耐候性和颜色要求。
大分子抗静电剂体系可兼顾配色与静电耗散；如果产品允许黑色外观且成本优先，也可考虑炭黑方案。
两个典型代表案例：
透明抗静电案例——ABS/抗静电剂路线：适用于对透过率、雾度及外观有要求的制件。
阻燃抗静电案例——材先胜®PC/ABS橙色：可实现高彩外观、V-0 阻燃及 E9 表面电阻均匀稳定。
耐久性验证：材先胜®PC/ABS 大分子抗静电材料低析出、耐候性好，适用于高耐久场景。
双 85 老化 1000 小时后的制件外观（无析出、色变小）
落地选材方案可选择：
| ABS/抗静电剂 | |||||
| PC/ABS/抗静电剂 | |||||
| PA/GF/抗静电剂 |
阻燃抗静电系列牌号（强度/模量单位见列头；缺口冲击：ABS 6、PC/ABS 50、PA/GF 15 J/m）。
推荐选材方案：
防爆设备外壳： PC/ABS，兼顾阻燃、彩色外观、静电耗散与长期稳定性。
高强度、耐高温手柄及工具： PA/GF。
一般外观件： ABS。
选材关键： 优先满足阻燃、静电耗散与耐候要求，并确保符合相关防爆认证，再兼顾颜色与成本。
方案 D 结构性导电选材
典型应用：导电支架、齿轮、结构件及导电耐磨增强件。
首选 CF
导电支架 / 结构件
导电耐磨增强件
导电齿轮等承载件
核心诉求： 导电与结构承载兼顾，同时满足强度、刚性和轻量化需求。
碳纤维（CF）可同时提供增强与导电能力，适合对力学性能要求较高的结构型导电件。
但需要注意，CF 体系的导电均匀性可能受纤维取向、制件结构和加工条件影响，并可能出现收缩各向异性或表面浮纤。
推荐选材方案
高强度、高刚性： 优先选 CF 增强体系。
长流道、薄壁件： 结合树脂、纤维含量与模具验证流动性。
导电均匀、熔接线要求高： 可选 CF+CNT 复配，或评估 CNT 体系。
选材关键： CF 强于结构增强，但仍需验证关键位置的导电连续性与均匀性。
方案 E 电子元器件防静电包装
典型应用： 防静电薄膜、片材、载带等挤出制品。
首选 CB
挤出薄膜
核心诉求： 大批量生产、成本可控、导电稳定、加工顺畅。
对于洁净要求适中、外观允许黑色的包装制品，炭黑通常是优先考虑的方案。其成本较低、工艺成熟，适合规模化挤出生产。
但这类产品的关键不只是配方成本，更是加工稳定性：分散效果、表面颗粒点和口模积碳，都会影响产品良率与停机成本。
选材方案推荐：
材先胜® PS+CB ECT1925E，适用于三层共挤产线，兼顾低表面缺陷、耐折弯与低口模积碳。高洁净选 CNT，透明或定制外观可选抗静电剂。
选材关键： 达到目标电阻，同时兼顾分散质量与挤出稳定性。
五大场景，一张表快速选材，欢迎对号入座：
| 你的场景 | 首选路线 | 升级 / 复配 |
|---|---|---|
| 电子元器件防静电包装 | 炭黑 CB | 高洁净上 CNT，透明上抗静电剂 |
| 高洁净环境 | CNT | 高模量考虑 CF；静电耗散或配色考虑抗静电剂 |
| 工业防爆与定制色 | 抗静电剂 + 阻燃 | 黑色、成本优先时评估炭黑 |
| 低成本快速注塑 | 炭黑（足量跨阈值） | 根据熔接线、流动性及电阻要求评估复配 |
| 结构型导电件 | 碳纤维CF | 导电均匀性不足时评估 CF＋CNT |
场景选材速查表
最后总结：
炭黑控成本，碳纤维强结构，碳纳米管兼顾洁净、导电与力学性能...
没有万能填料，只有更适合场景的材料方案。
如您对导电材料感兴趣或有试料需求，欢迎私信或给我们留言。
