1、EMI 共模电流的产生机理
a.差分电流产生差模电磁场，使得差分回路面积内的走线产生共模电流；

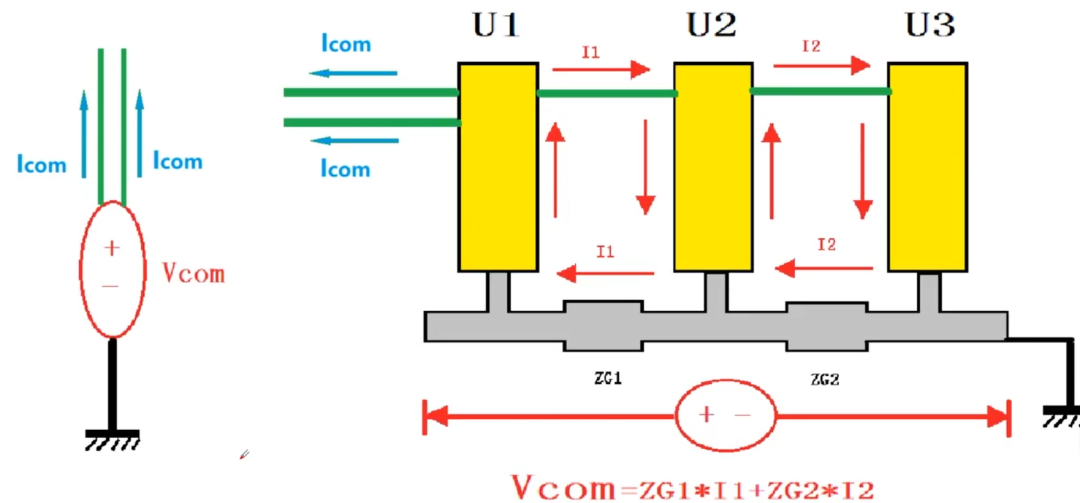

b.（共模电流/辐射主要源头）工作电流经过单板地，由于地阻抗的存在，形成地上共模电压（地电位差），共模电压驱动端口信号，在线束上形成共模电流；
c. 电缆与大地形成的寄生回路，通过磁耦合的方式，感应共模电流；
d.开关电源通过分布参数，如散热器、变压器分布电容，形成共模电流；
e.高速信号/电源平面有高频干扰，相邻层走线会耦合，形成共模干扰。
2、共模电感的工作原理

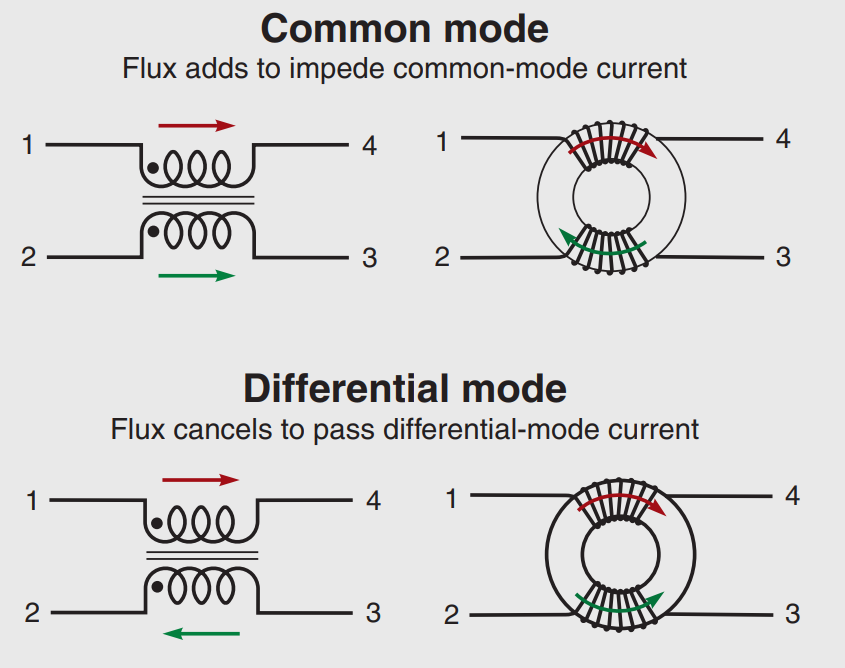

根据右手螺旋定理，当差模电流流过共模电感线圈时，产生2个相互抵消的磁场；当共模电流流过共模线圈时，产生2个相互增强的磁场，使整个线圈阻抗变高，衰减共模电流。
3、共模感量测量

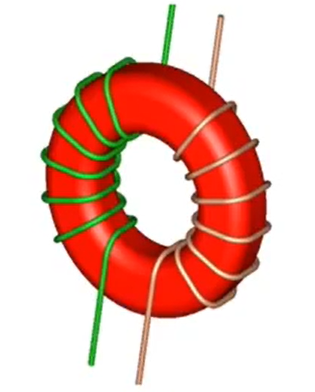

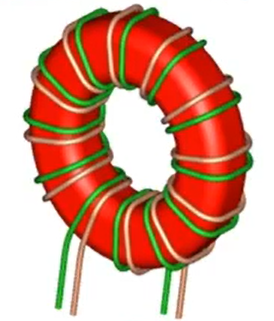

4、共模电感的绕法
a. 双芯并绕(Bifilar)--对称性高，差模阻抗相对较小
b. 2组线圈分别绕（Sectional）--对称性低，差模阻抗相对较大
5、共模电感参数选型
a. AC/DC电源类应用
共模感量--电源滤波，大的电感值可以获得更好的滤波效果
差模漏感--绕制不平衡产生的感量偏差
额定电流--工作电流小于额定电路，需考虑温升和降额设计
额定电压--正常工作的额定电压值
直流电阻--DCR 带来热量损耗，越小越好
耐压值--同名绕组线与线之间施加一定的高压，在一段时间内承受的电压值
绝缘电阻--绕组与绕组之间的电阻值
b. 差分信号类应用

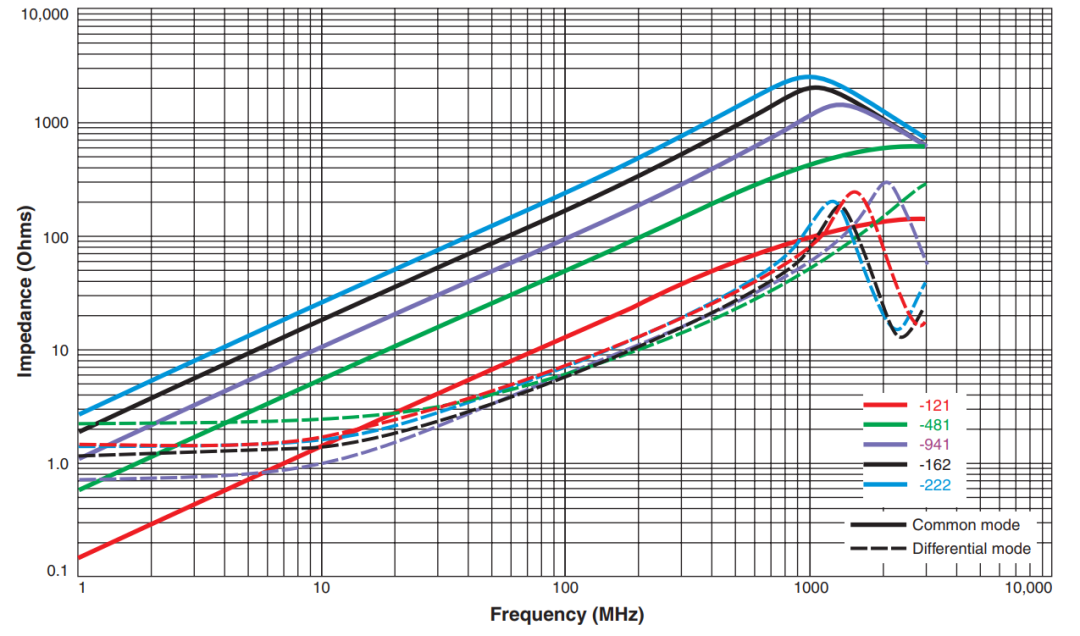

共模阻抗--对应相应频率的共模信号，大的阻抗可以获得更好的滤波效果
差模阻抗--影响信号传输质量，尽可能接近传输线阻抗；高速数字电路应用时，差模阻抗尽量小，必要时测试眼图/插损

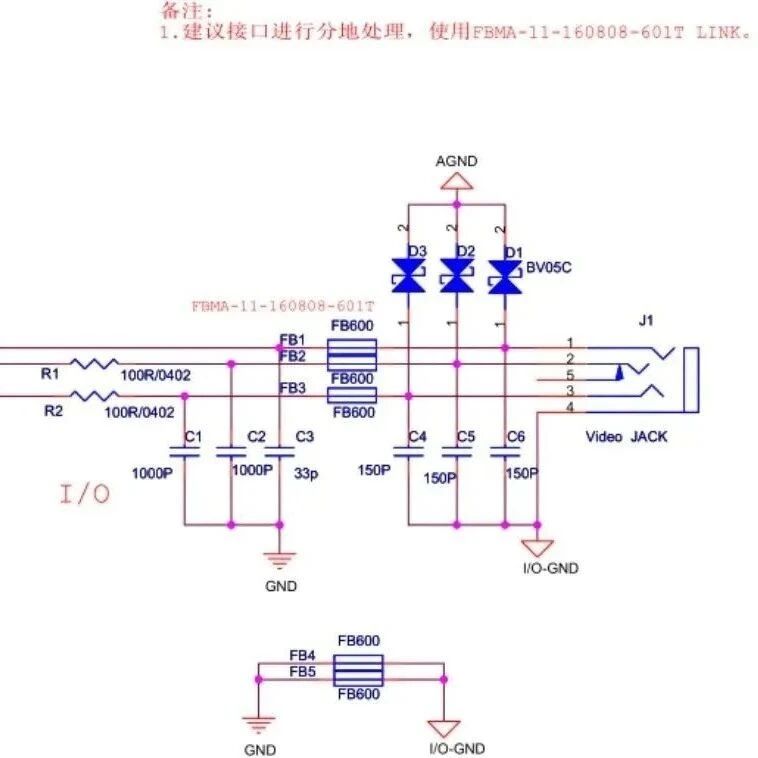

6、共模电感应用

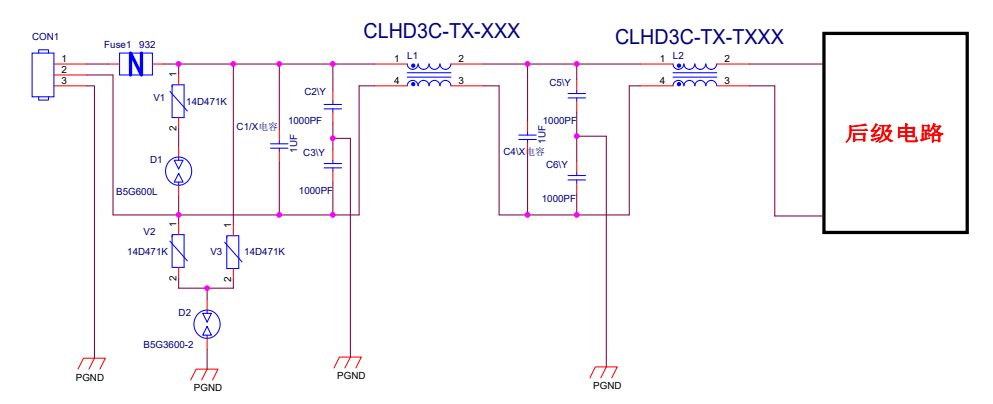

a. AC110-220V输入EMC参考电路

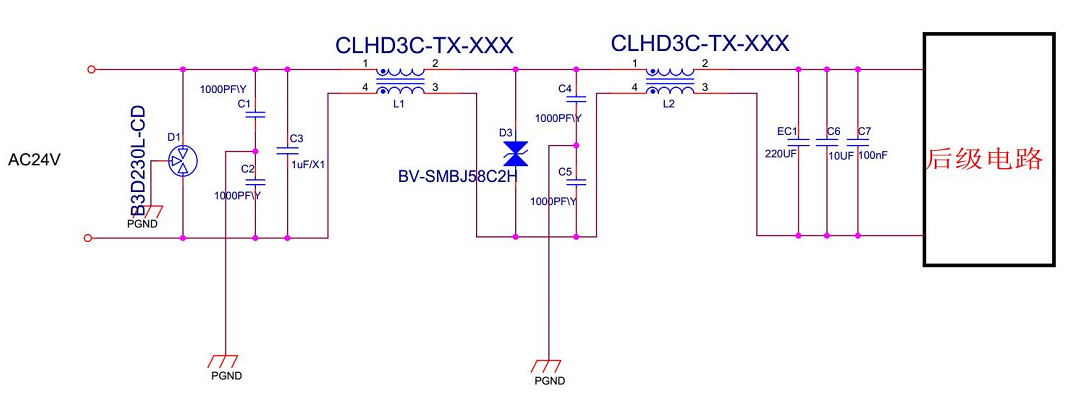

b. AC24V输入EMC参考电路

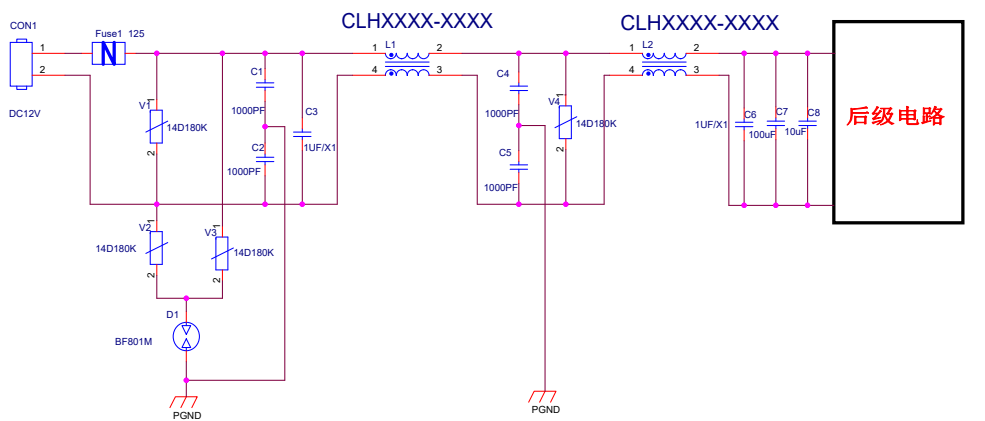

c. DC12V输入EMC参考电路

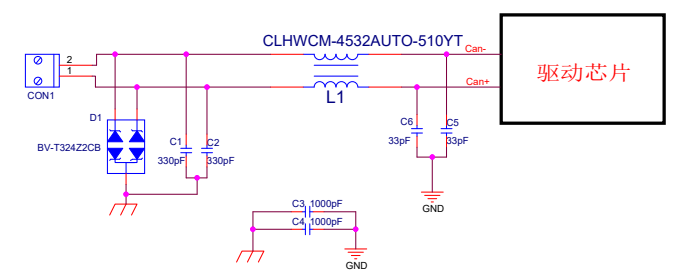

d.CAN接口EMC参考电路

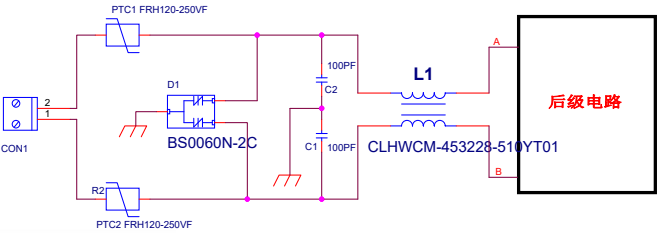

e.485接口EMC参考电路
