要拆解的血压计是一款手臂式血压计，是一种比较常见的血压计，臂式通常由一个压力计、一个袖带、一个音叉组成。使用时需要将袖带固定在上臂部位，然后逐渐通过泵气球向袖带注入空气，待血压稳定测量后，直接就可以读取指针确定血压值。这种测量方式的准确度通常比较可靠。
因为手头上只有修正的CK-A155型手臂式电子血压计的主机，没有袖带，也没有原装充电器了，这款血压计内置可充电锂电池，相比传统电子血压计免去了更换电池的麻烦，使用手机充电器或者移动电源均可充电。
今天就拆解一下主机，看看内部电路是如何的，分析一下这款电子血压计的装配工艺和做工情况。
这款血压计配有大尺寸液晶屏幕，字体显示清晰，老年人也可以轻松使用。
按惯例，拆解前，先来个全貌，顺便看一下外壳上的面板、接口等

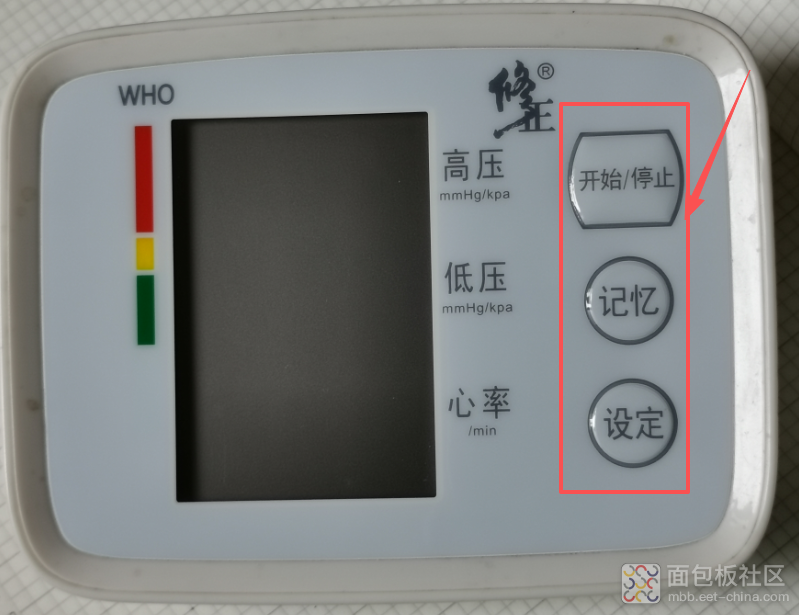

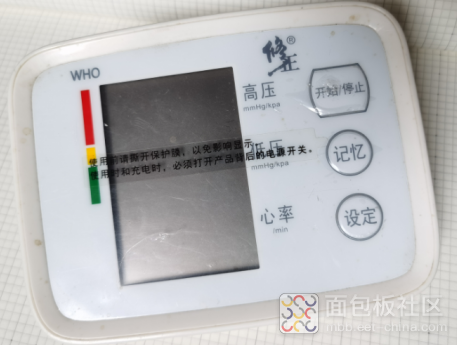

这是正面面板面

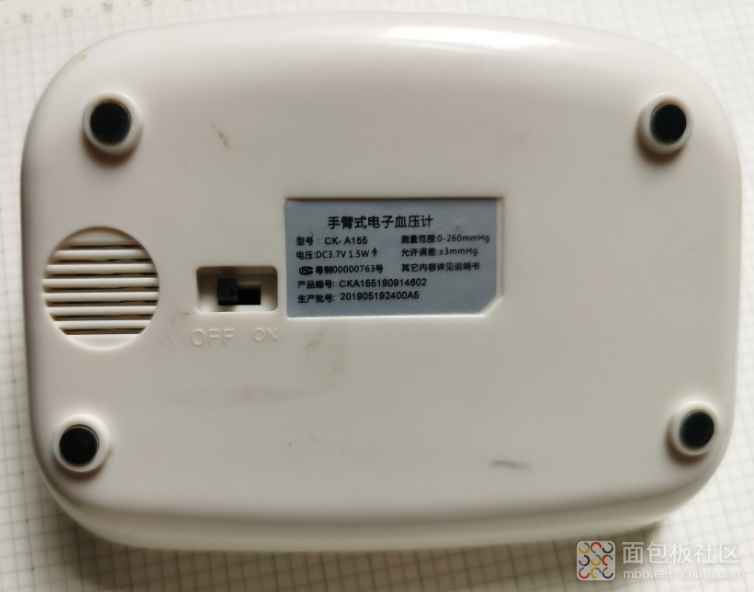

底面如下图
底板有厂家的标识铭牌，品牌、产品外观图、名称
机身底部有开关机的波段开关，四脚有有4个支架端配设有防滑垫，
侧面

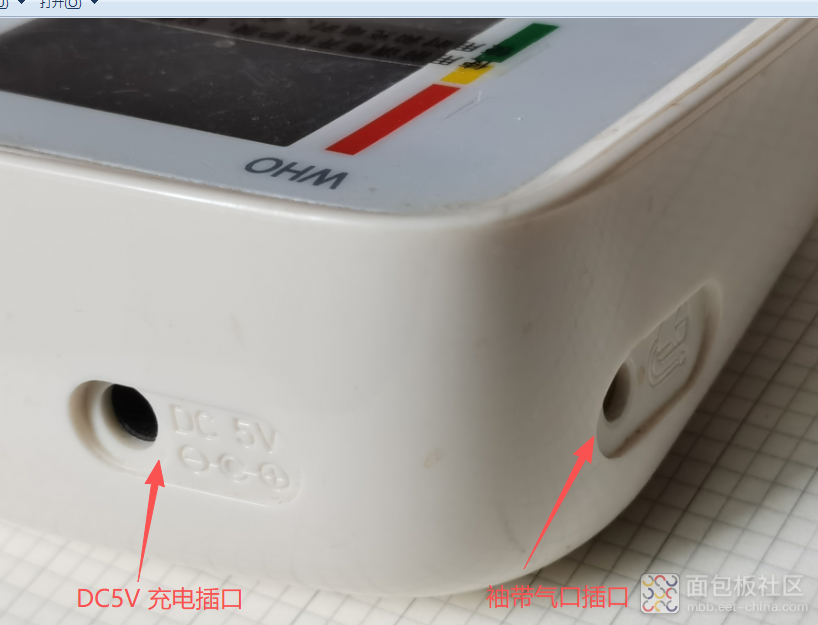

在一个脚的两侧有两个插口孔，分别是DC5V充电口，直流供电孔，用插适配器供电充电用，另外一个是袖带接入口。
面板上的贴点面膜标签

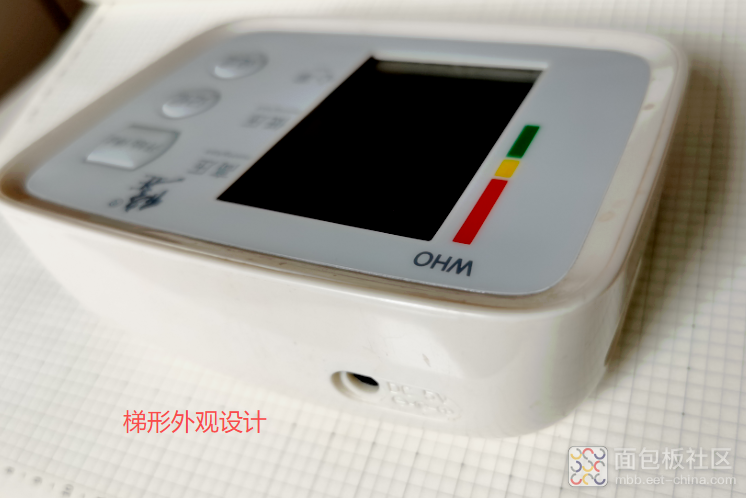

这种梯形设计的外壳，方便用户边用边查看测试结果。
外壳全貌做为家庭备用医护小仪器，外壳手感比较光滑，外壳模具做的还行，大致就是上面的这些
下面开始拆解
先结掉面板上的面膜

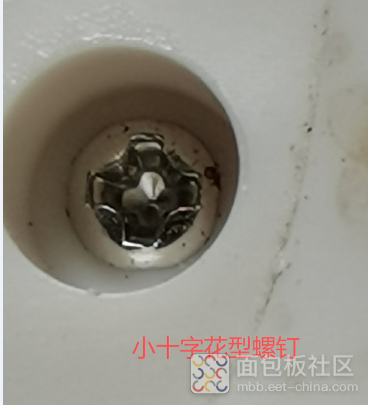

面膜结掉后，显然螺钉孔漏出，然后看下是什么螺钉隐藏这么深
拧下屏幕框架固定螺丝，主机壳体和显示屏与外壳分离，看到了电路板的样子，屏幕通过斑马软排线连接到下面的PCBA模块。

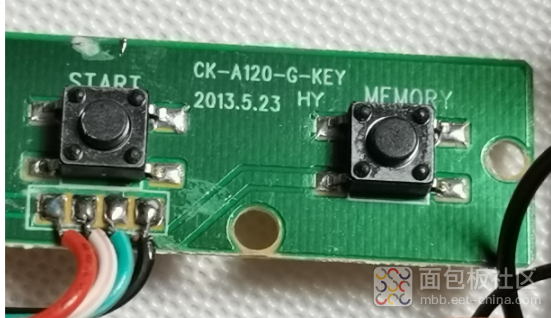

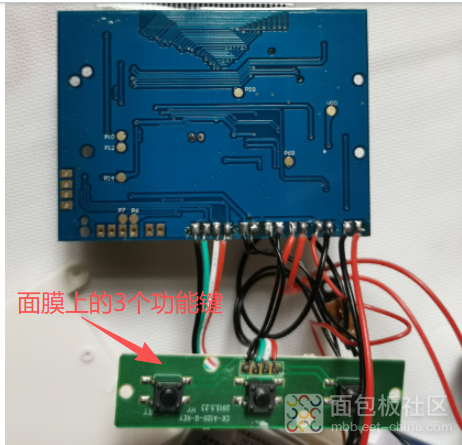

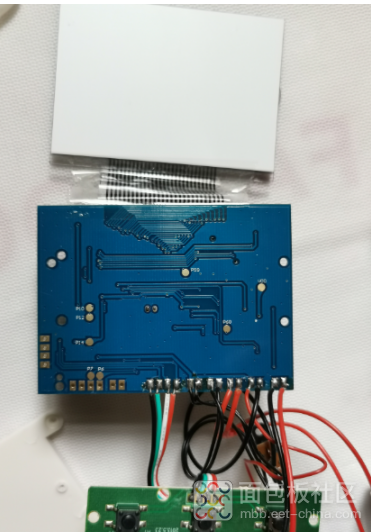

显示屏是通过导线焊接连接到按键板，功能按键采用贴片焊接。

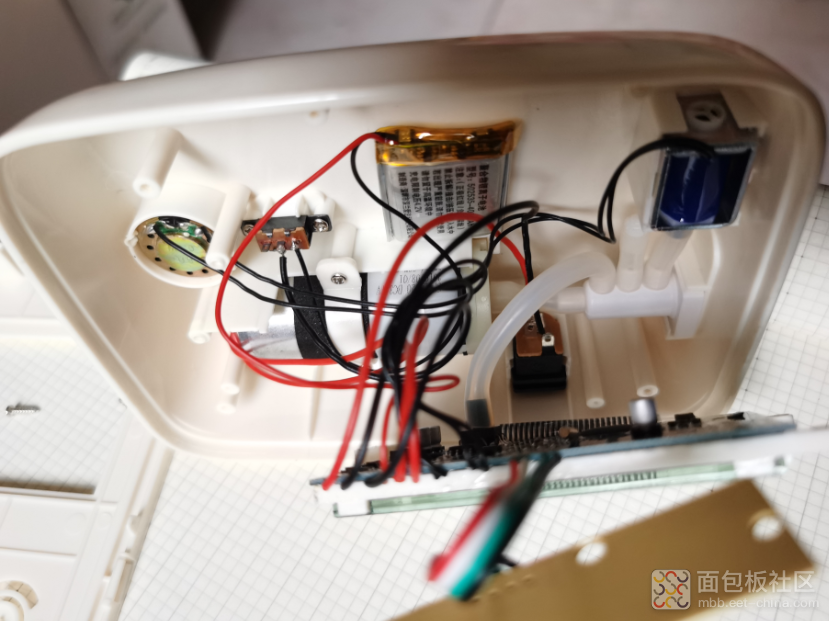

血压计内部的基本布局结构，显示出来，一个直流泵，一个泄压阀，侧方就是对应的袖带接口和扬声器，还一个锂电池包，还有充电接口，
将相关元器件取出，可以看到有两块电路板、一个小型气泵、一块显示屏、一块背光屏和一个喇叭。
PCBA模块焊接气压传感器，通过导管连接到气泵，壳体内部气泵，电磁阀和锂电池，在壳体侧面设有语音播报喇叭扬声器。
气泵和阀结构。
下面是液晶显示屏

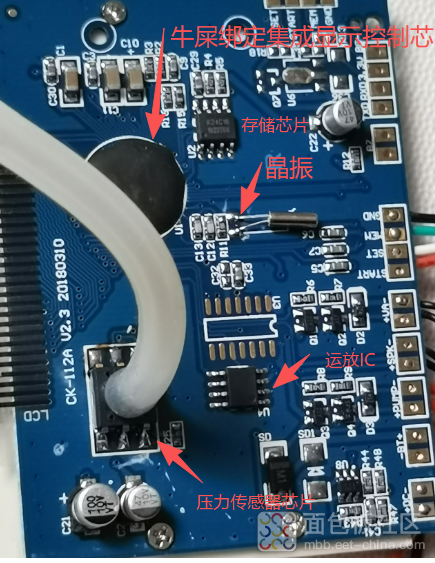

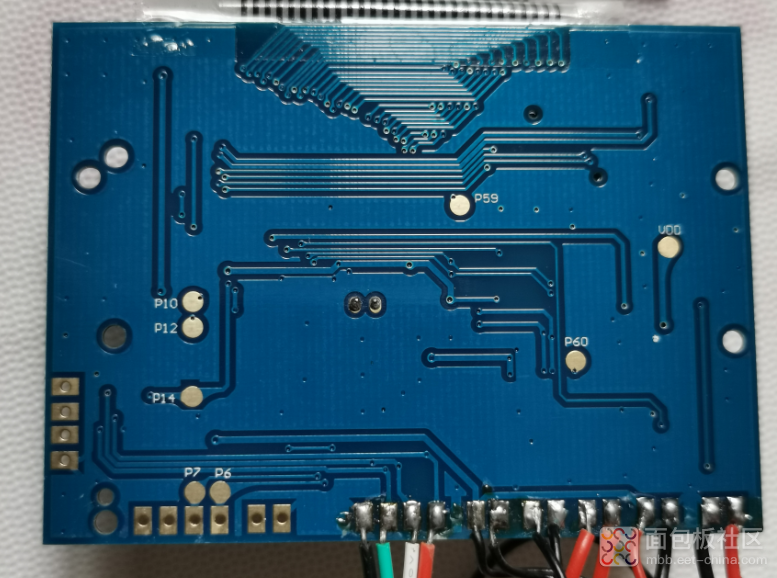

电路板布局全貌，正面焊接主控和气压传感器等元件。

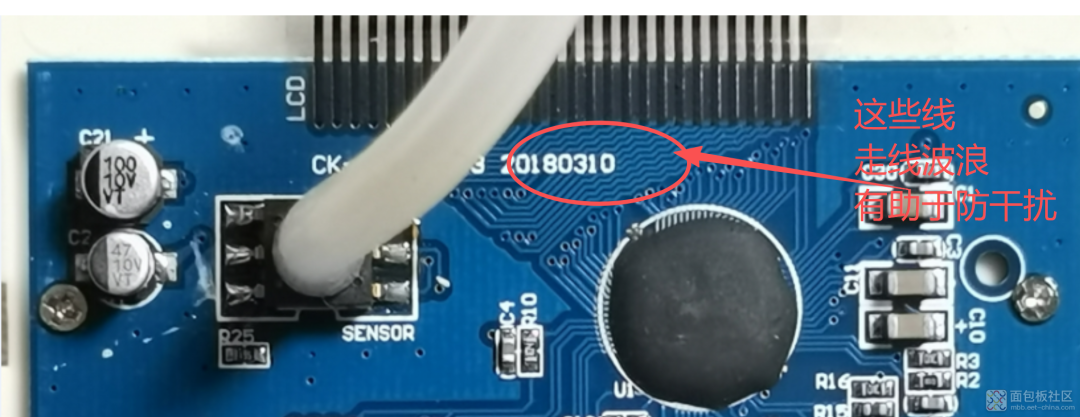

整个PCB板元件布局比较合理，走线比较规范，值得学习。

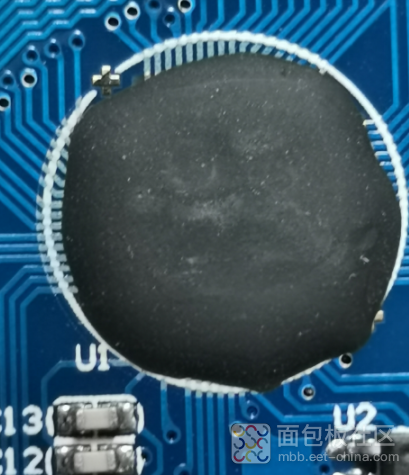

控制显示的牛屎绑定芯片
这个牛屎绑定芯片应该集款语音芯片，直接驱动电路的单通道语音合成器IC。
因为附近有一个晶振，可以判断它内置了一个功能简单的微控制功能。通过周围的外围电路包括运放电路和三极管放大电路，进行端口控制，实现血压计的各种应用，包括语音段组合;按键触发安排，输出控制等逻辑功能，对血压判断进行可以进行实现语语音播报。

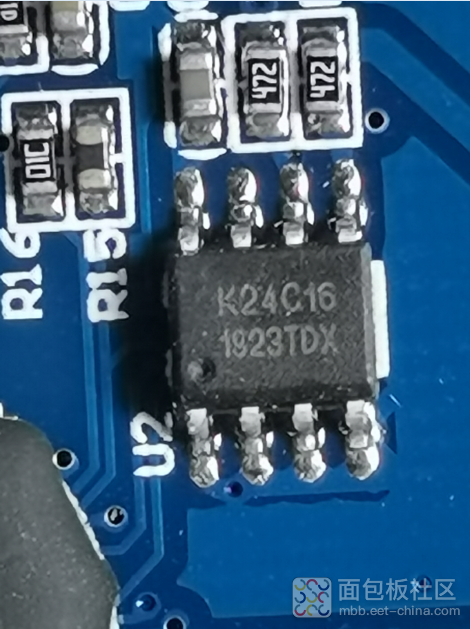

U2芯片是贴片的EEPROM存储器， K24C16
在该电路中用来存储测量结果。

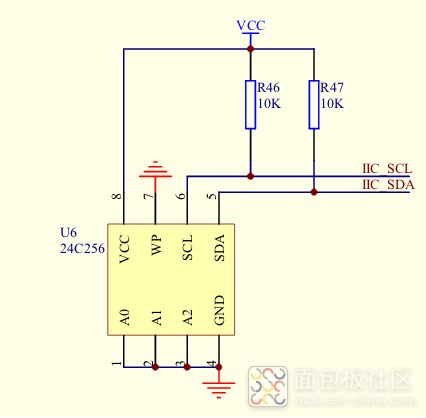

一般在电路设计中都该存储芯片都是采用I2C总线的方式的，如下典型电路
采用低功耗CMOS技术的串行EEPROM存储器芯片，支持低压和标准电压工作环境，其工作电压范围根据不同型号可覆盖1.8V至5.5V。该芯片通过I²C总线接口实现数据传输，存储容量为16 Kbit（2 K×8），支持1,000,000次擦写操作和100年数据保存期限。

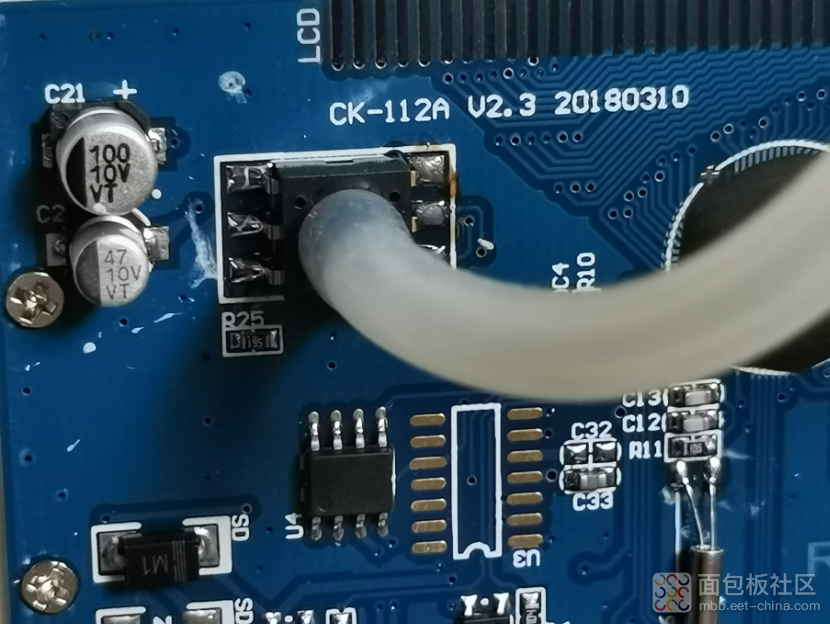

主板上还有一个贴片U4是个八脚IC芯片，但是厂家明显打磨了型号，不知道是个什么芯片估计是个运放芯片吧。

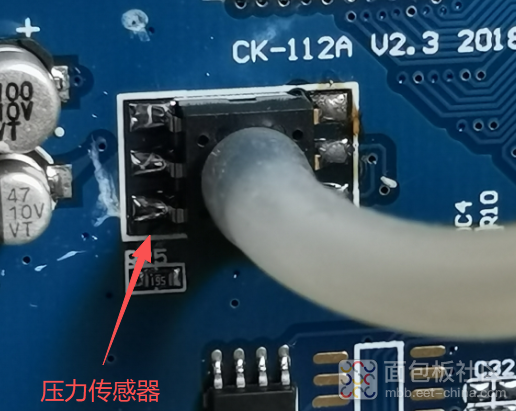

气压压力传感器采用贴片焊接。
判断应该是0.5W的喇叭
语音播报就靠它了
开关波段开关，这种开关有个不好的地方，就忘记开关拨断时，是不是一直有电状态。

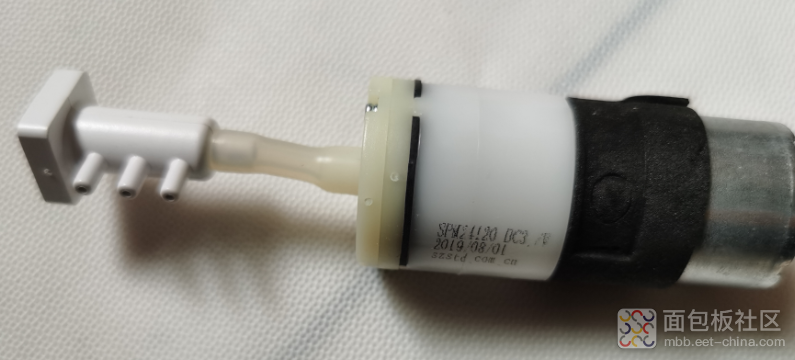

气泵特写
该小型气泵的制造商为三美，型号为SPM24120。
气泵参数：
使用电压范围：3V~7V DC
压制时间：11.5S
最大电流：430mA

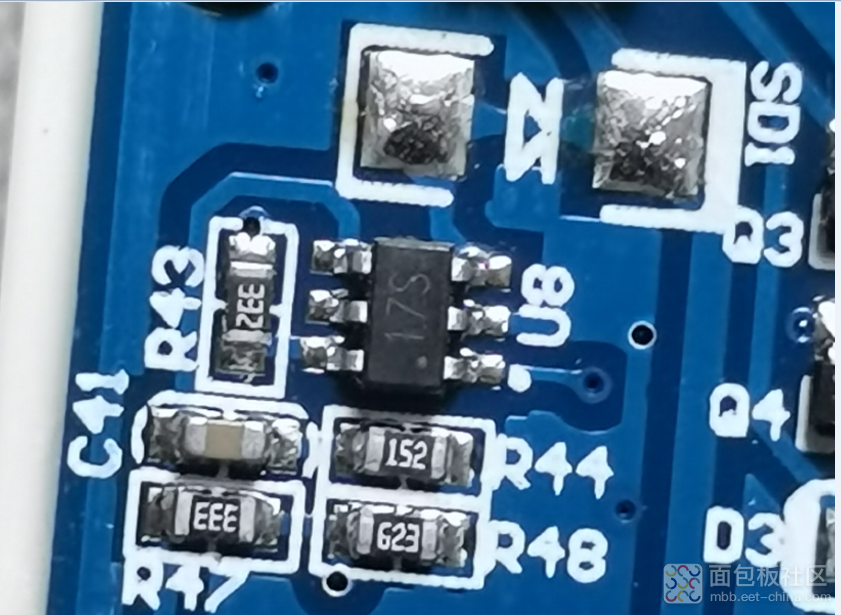

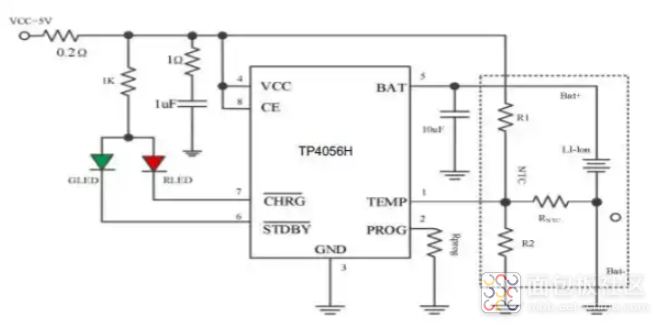

SOT23-6封装的丝印是17S的这个8脚芯片，推算应该是SUN4056芯片，锂电池充电管理芯片。

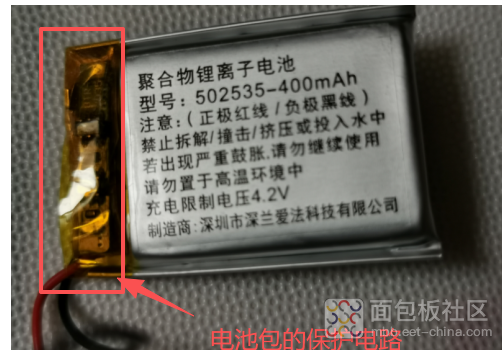

用的锂电池包是容量不大400nAh,充满电是4.2V，电池包采用泡棉双面胶粘贴。
电池出线处，用黄色高温胶带包裹的电池保护板电路。红黑线就是电池的正负极出线。
电池设有保护板，用于过充，过放和过流保护。

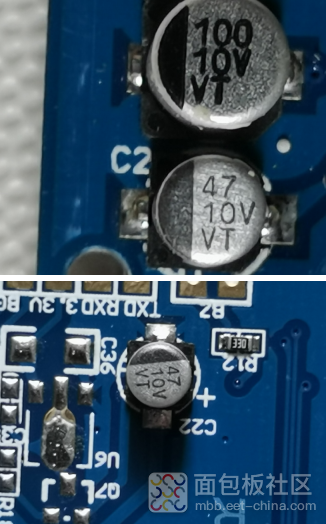

下面是几个滤波贴片电解电容。
这几个颗三极管应该分别用于气泵和电磁阀控制的
牛屎绑定集成芯片附近的晶振，为芯片提供精确的时钟脉搏。
用的是DC-005电源插座5.5-2.1MM 2.5mm 圆孔三脚5V 直流电源母座。
在主控板上，可以看到主控MCU、MEMS压力传感器、存储芯片、LCD驱动、语音外设单片机等元器件。

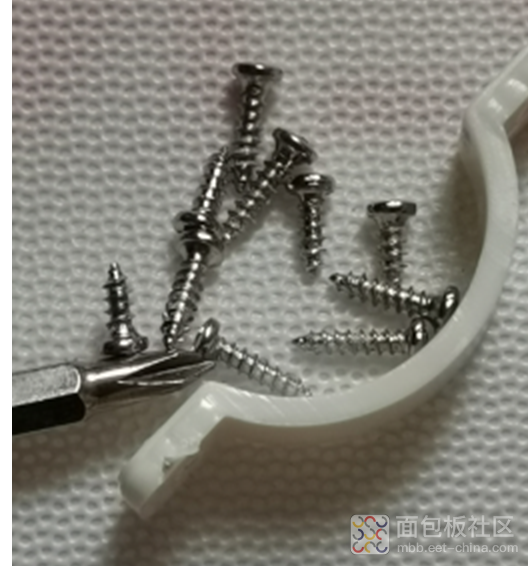

用的螺钉大小并不统一，给拆解带来小麻烦

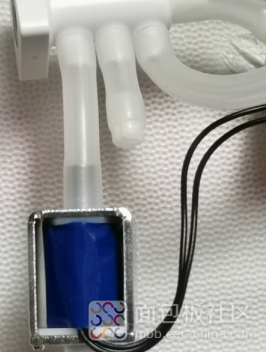

电磁阀线圈电压为3.7V
Y型三通接头将袖带接口与泄压装置以及压力采集传感器连接，加压泵直接与袖带接口连接；

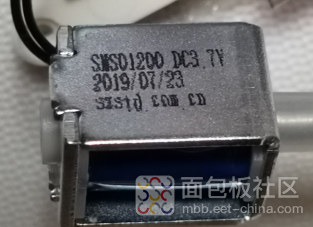

泄压阀型号，DC3.7V供电，2019年的生产的。
总结下：
今天拆解修正的CK-A155型手臂式电子血压计的主机，毕竟是修正药业定制血压计，做工工艺整体还是可以的，各个安全防护考虑到了，
外壳设计的比较完美吧，上下各个结构件模具做的比较紧密，螺钉比较少，外观比较光滑，时候老人使用。当然拆解起来比较费力是另外一回事了。
这款电子血压计采用背光大液晶屏进行血压显示，读取简单清晰，并配有语音播报，方便了老年人使用。血压计内置锂电池供电，并采用DC5V接口充电，常见的手机充电器均可为血压计充电。手臂型单人单手也可以快速完成佩戴，具有多处人性化的设计。
通过拆解了解到，这款血压计内置气泵，通过气泵加压，由气压传感器检测脉搏和血压，并经过芯片控制进行计算并显示，通过语音播报。用的锂电池包做工工艺还可以吧，有保护电路。作为电子方面的设计，比如PCB布局设计，电源接口和袖带接口还算有很多值得学习的地方。
