前几天花25在闲鱼买了一款全新的ThinkBook蓝牙无线两用耳机卖家写了有些耳机是左耳耗电快，有些是右耳耗电快，但是很不幸，我买的这个左右耳耗电都极快，快到我根本就没成功连接上过。

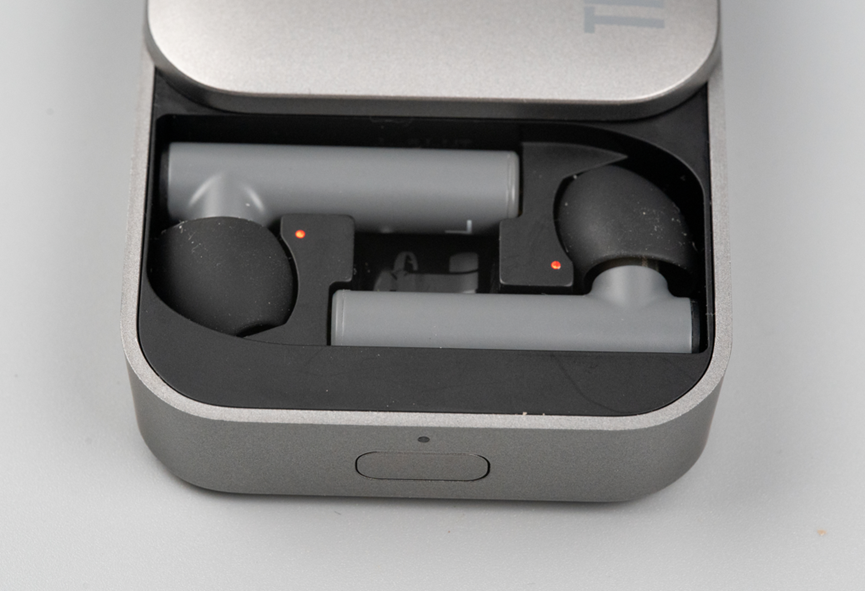

耳机放在充电仓里显示都是绿灯，但是一旦拿出来，手机也连接不上，再放回去又变成红灯了。
好在对我来说无所谓，我买它的目的就不是为了用，而是增加一下拆解的素材。

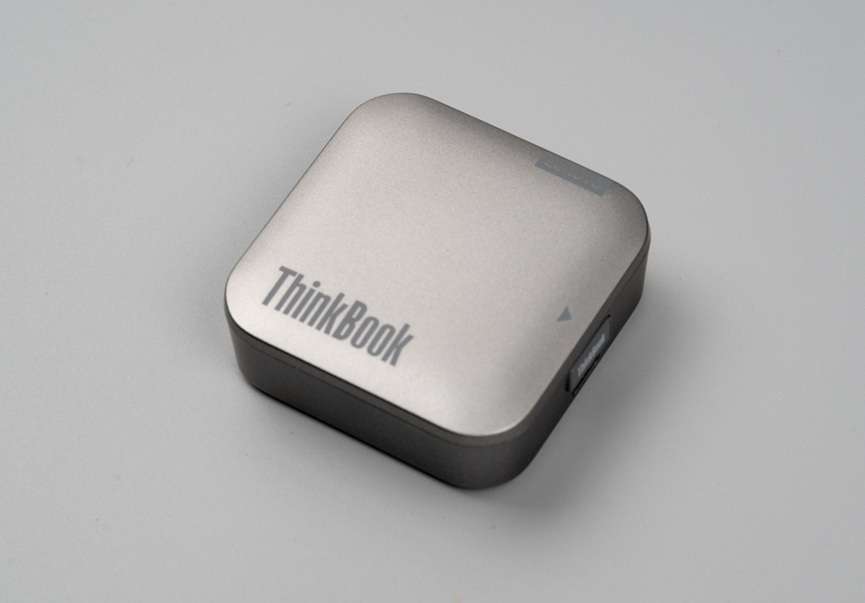

其实我仔细看了一下这个充电仓，虽说是塑料材质，但是表面处理做的非常有金属质感，拿在手里把玩很舒服。
最最最关键的是，这个耳机带了一个USB接收器，可以直接插在电脑上的USB口，这样电脑也可以用这个耳机了，对于一些没有蓝牙连接功能的电脑还是很有必要的。
它的上盖是滑盖形式，一推就开，还有一定阻尼感，非常舒服。推开之后可以看到盖子里面有产品铭牌，无线蓝牙耳机，型号是L06R。
无线接收器的型号是UC100。
先把盖子上的外壳给拆掉，发现两角有磁铁，看来上盖推拉的阻尼感是通过磁铁实现的。
继续把上盖从滑轨上拿下里来，发现这个滑轨的结构设计非常简单。另外，这里也用了两个磁铁。
然后把这个黑色内衬结构从底壳里撬出来。电路板和电池用胶固定在底壳底部。从电路板上通过线束引出之后，连接到了固定在黑色内衬上的小板子上，耳机充电弹簧针触点就在这两个小板子上。
这个黑色内衬件，内部装了超级多的磁铁，大大小小拢共有13个。上面总共有三个电路板，两个耳机充电弹簧针触点板，一个指示灯和按键小板子，三个板子都通过这种半透明绿色的胶固定。
这是耳机充电弹簧针触点板安装细节。
拆解下来之后是这样的，用了非常短的两颗pogo pin圆头弹簧针。

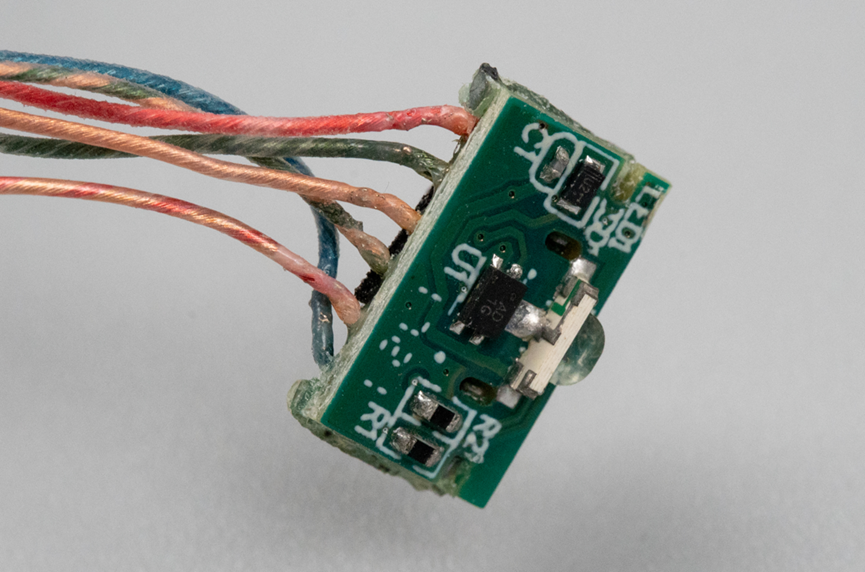

板子背面是这样的，为啥充电需要四根线呢，这是因为，板子上面还有一个红绿双色的LED灯，这也需要两个信号，加上充电的电源和地，刚好是四根线。

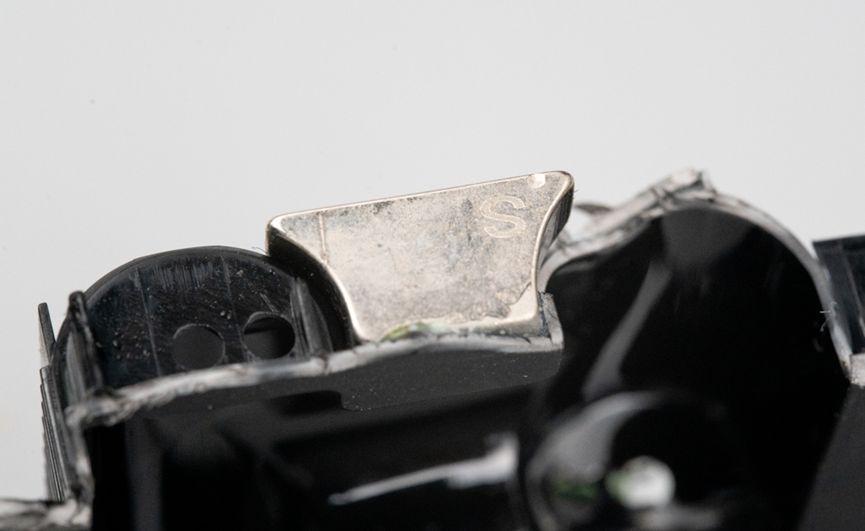

我留意到这里的磁铁形状还挺奇怪，看起来好像是专门为了匹配这个位置而做的磁铁外形，而且磁铁上标注了S极。
还有角角这磁铁，显然也是根据这个形状来设计的。这真的是大公司做产品的手笔了，小公司做产品，尤其是做这种消费电子，一般会选择现有的器件、物料、配件来攒产品。
这个是拆解下来的按键和指示灯的小板子，按键在板子另一面。
接下来看看主板和电池。
主板和电池也是通过这种绿色的胶固定在底壳里，撬出来就可以了。
电池采用了500mAh的软包锂电池。

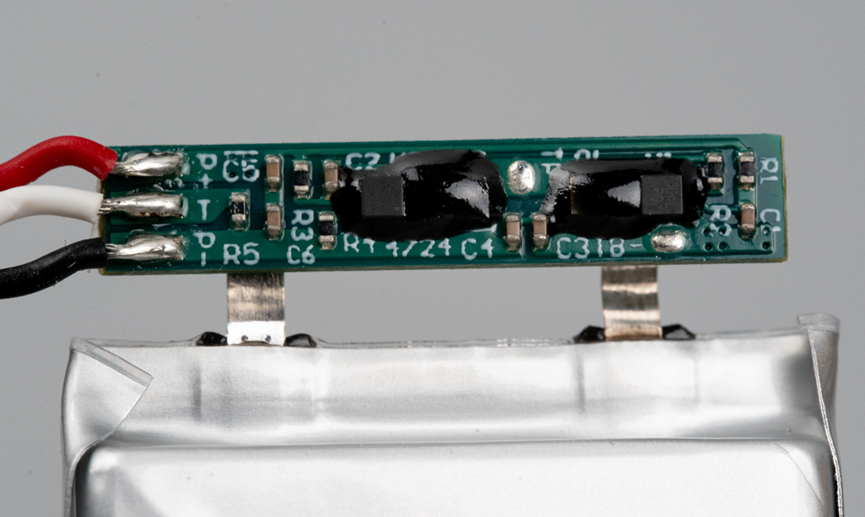

电池和主板之间有三根线，除了VBAT\GND，还有一个NTC温度检测信号。另外这个电池保护板上的用料看着还挺不错，比之前拆解的电池里常见的保护板看着观感好了很多。
保护板背面的电池焊接电上贴好了镍片，这样电池直接通过点焊机点焊上去。
主板上，MCU用了一个东软载波的芯片。电源管理芯片是思远半导体的SY8801，这是专门为蓝牙耳机仓设计的一款单芯片充放电管理解决方案。
这是SY8801的典型电路，可以看到它实现了充电管理、放电管理，以及电池充电温度的NTC监控。

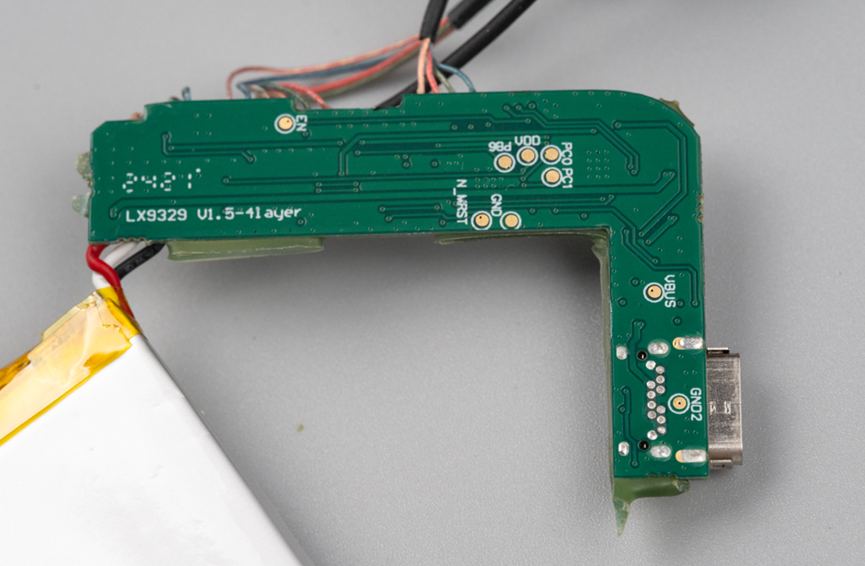

电路板背面没有元器件，只有一些测试点。但是从背面看，我留意到这个Type-C充电口居然奢侈到用了一个24Pin的Type-C连接器。

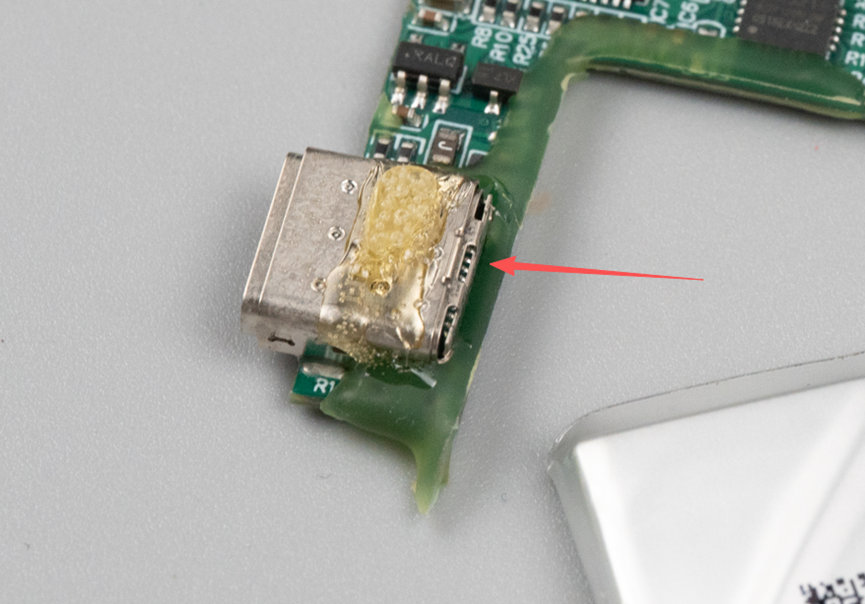

翻到正面确认了一下，果然是，这种座子挺结实，也挺贵，但是用在这里是没必要的，毕竟这蓝牙耳机也不需要USB通信，更别提USB3.0的信号了。本来两毛钱可是买到的连接器，非要用一个两块的。

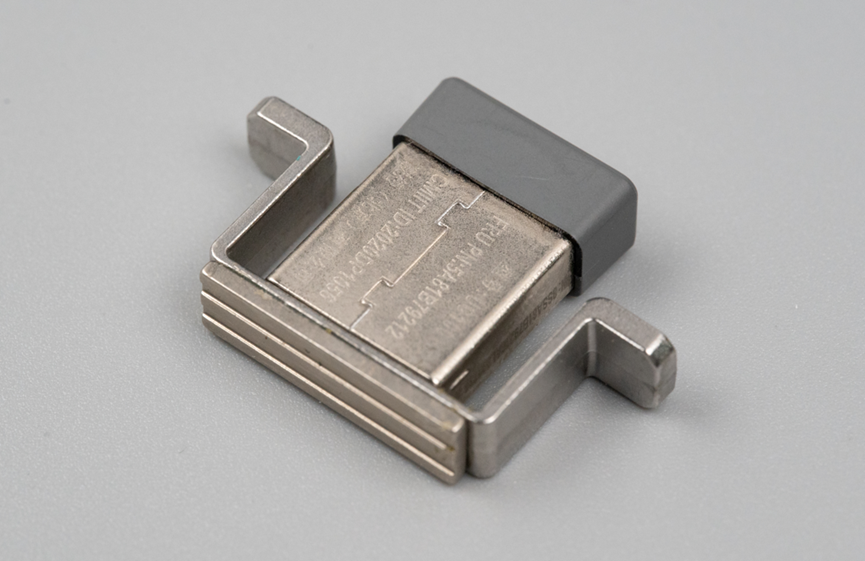

电池仓里还有一个这样的U型金属组件，它上面贴了一个磁铁。
这玩意存在的意义就一个：收纳USB无线收发器。带磁铁，所以插进去就吸住了，很稳当。
电池仓总算拆解完了，接下来我们找个耳机下手。
看着很不好拆啊，是个硬骨头。
再硬的骨头，在我手里也不过一个回合就把电路板拆解出来了。这个电路板非常Mini，但是做的很不错，绿色油墨，沉金焊盘。
电路板上的布局布线详情。
蓝牙SoC用的是高通的QCC3026，这和漫步者的TWS5、OPPO的O-FREE用的是同样的方案。
射频信号从SoC出来到天线弹片之间，有一个村田的贴片带通滤波器LFB182G45SG9A293。

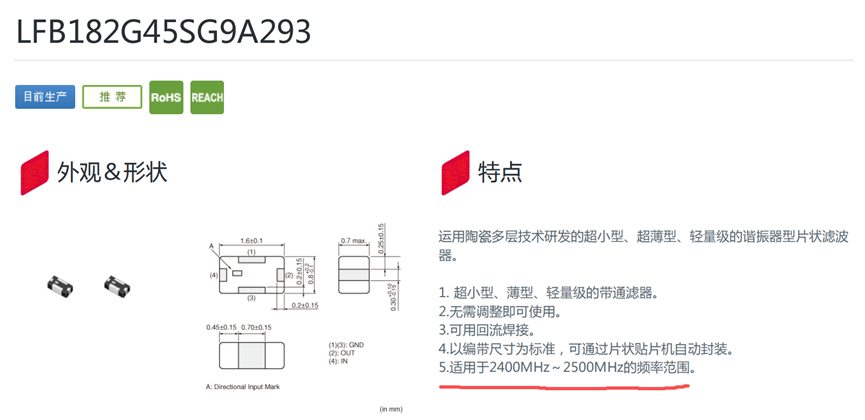

带通滤波器LFB182G45SG9A293关键信息。它的中心频率是2450MHz，带宽100MHz，插入损耗2.7dB，纹波1.5dB。
耳机最顶部有一个麦克风。

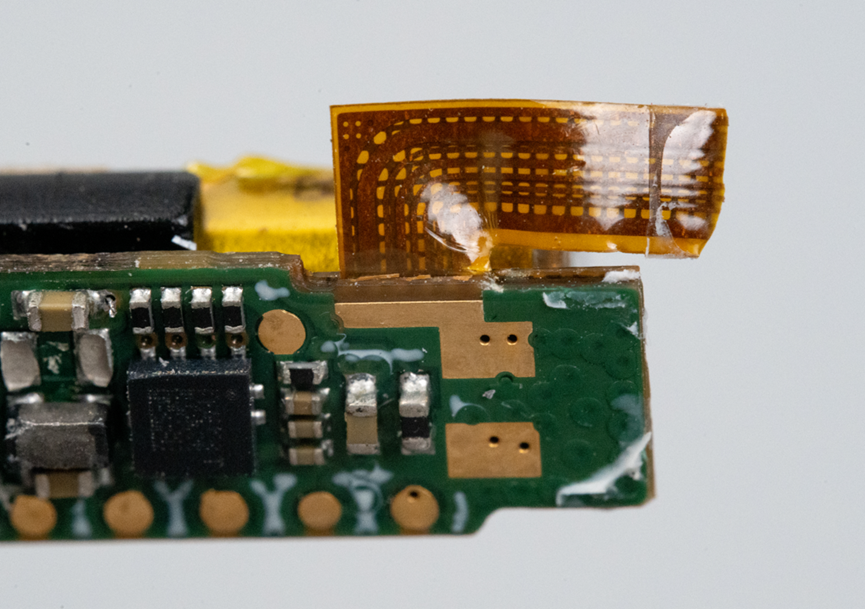

整个板子是一个绕性板，从夹层中引出了FPC排线，连接到了耳机底部的充电触点上。

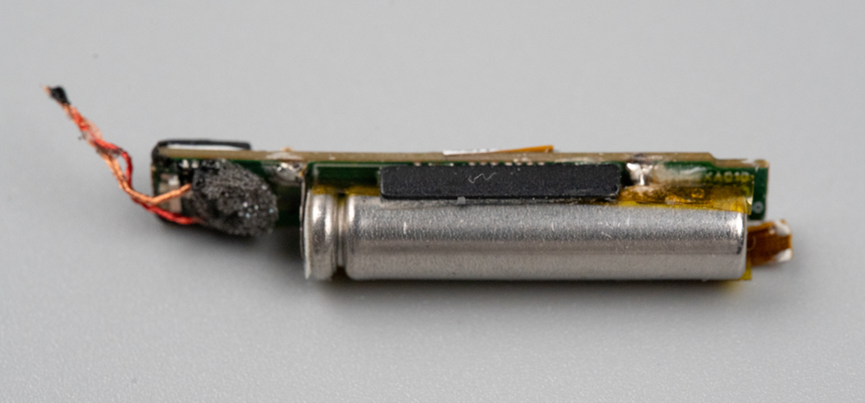

板子另一面焊接了一个这样的柱状电池。这个电池的直径只有4.6mm，长度22mm左右。这可能是我见过的最迷你的柱状锂电池了。
这个电池侧面有丝印，容量31mAh，电压3.85V。估计满电状态应该是4.35V。
测了一下，这个锂电池似乎还是接近满电状态的，但是估计身体虚了，只要一拿出来就立马提示没电了，懒得纠结，反正拆了也恢复不回去了。我不信有人能无损给这个耳机换电池。
本来我就感觉这个耳机细，里面的电池更是细的离谱，和我平时用的耳机对比一下就知道了。
以上就是这套蓝牙无线耳机的拆解了。客观来说，这个耳机的设计理念我非常喜欢，它带了一个USB无线收发器，这样想在电脑上用也非常方便。它的做工工艺也非常出众，这工艺也不是小厂能做出来的，看得出联想在做产品的时候还是有底蕴的。但是这个耳机里的电池确实太小了，容量只有31mAh。而且可能因为电池质量问题，这种全新的耳机居然无法续航，导致只能当作垃圾挂在闲鱼出售，实属可惜啊！
在这里想问问万能的读者朋友，还有没有这种带USB无线收发器的蓝牙耳机呢，求推荐一款。
