USB-IF 在 PD3.2 中把 SPR AVS 带入主流生态，iPhone 17 系列成为率先全面采用 AVS 的头部机型。但目前市面上支持PD3.2 SPR AVS 的充电器还比较少，存量 PD3.0/PPS 适配器大量在役，用户与品牌都面临“设备已换新、配套仍在路上”的尴尬。

士昌鼎近期推出了一款一分二 PD3.2 数显快充数据线方案，在线材中集成协议与功率路径控制小板，使线材本身具备 PD3.2 SPR AVS 的识别与握手能力，能够在 iPhone 17 侧按 AVS 规范完成协商，带来接近官方体验的快充表现与温控特性。简单来说就是让不支持 PD3.2 SPR AVS 的充电器通过这根线也能支持了。接下来充电头网将从外观架构、关键器件与实测表现等方面，对这款一分二 PD3.2 数显快充线进行系统解析。

士昌鼎一分二 PD3.2 数显快充数据线方案外观

士昌鼎一分二 PD3.2 数显快充数据线方案外观一览，带中置PCBA小板，整体采用纯白高密度编织外被，线身较粗、柔韧度好，三端均为 USB-C 公头。

输入端端子采用金属材质外壳，尾部做了阶梯式加固。

两条输出分线端子为相同样式设计。

实测数据线端到端的长度约为115cm。

PCBA模块长度为42.26mm。

宽度为19.89mm。

厚度为6.89mm。

另外测得线缆总重量约为43g。

使用ChargerLAB POWER-Z KM003C测得输出端C1接口支持UFCS、PD3.2、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A等快充协议。

该方案支持PD3.2 AVS，PDO报文方面， 具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/4.6A五组固定电压档位，支持 PD3.2 SPR AVS 9-20V 3A，4.6A一组电压档位以及5-20V/4.6A 一组PPS电压档位。

UFCS快充具备 3.4-5.5V3A和5.5-11V3A两组电压档位。

另一个分线输出端口端支持PD3.2、FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A等快充协议。

同样支持PD3.2 AVS，PDO报文方面， 具备 5V/3A、9V/3A、12V/3A、15V/3A、20V/4.6A五组固定电压档位，支持 PD3.2 SPR AVS 9-20V 3A，4.6A一组电压档位以及5-20V/4.6A 一组PPS电压档位。

既然支持PD3.2 AVS，那当然要拿iPhone 17 Pro Max测一下看看实际表现怎么样了！在iOS 26.0版本，电量为1%情况下进行充电。

实测充电功率可以跑到36W及以上。

方案PCBA板数显模块上的数码管也会同步显示接入接口以及相关电压、功率参数。

实测跟功率表测出数据一致。

士昌鼎一分二 PD3.2 数显快充数据线方案解析

看完士昌鼎一分二 PD3.2 数显快充数据线方案的外观和功能测试，下面就解析这款方案的用料信息。

方案正面一览，两侧导线粘贴绝缘胶带。这是士昌鼎推出的一块面向“一分二”场景的全集成快充线模块，型号为SCD11016，单板内整合 E-Marker、双通道 Sink/Source、2 路同步降压与功率路径控制，相当于“6 合 1”的 SoC 方案。该模块支持 USB-C1 / USB-C2 两路独立快充输出，单路支持最高 20V/5A 100W 的输出功率，支持PD3.1/PD3.2、PPS、QC3.0、UFCS、FCP/SCP 等主流快充协议，并内置 LED 数码管指示，可直观显示 C1/C2 通道、电压与功率等运行状态，便于调试与用户侧确认。

该模块转换效率最高达 98.8%，20V/5A 满载条件下通道压降小于0.5V，输出纹波小于90 mV，PWM 占空比可达 99%，并支持输入/输出过压、欠压、过流、短路与过温等多种保护机制；除此之外，该模块还支持定制私有智能功率分配方案。适用于 PD3.2 一分二数显快充数据线、带线快充电头以及小型化充电器模组，为现有 PD3.0 存量生态快速补齐 AVS 体验提供了成熟的模块化方案。

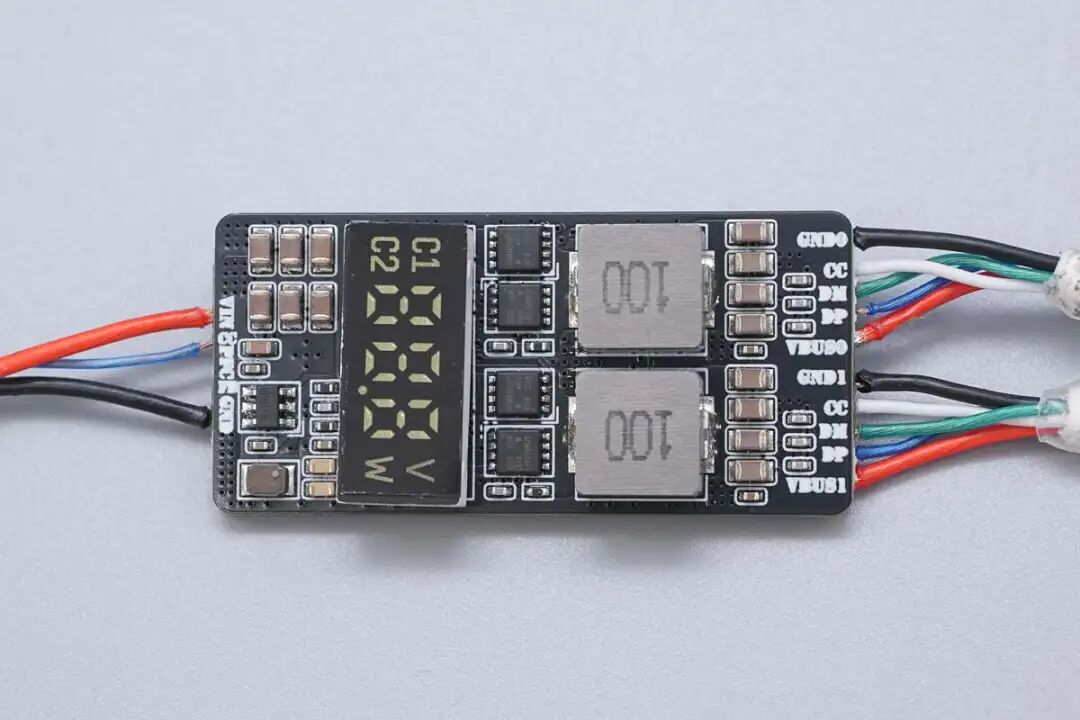

将绝缘胶带撕开，从外观上看很明显看出该方案为双 CC 通道设计，适配两端 USB-C 公头。板载数码管做数显功能，板上焊接同步降压转换器、谐振电容、降压电感、同步降压开关管、合金电感等元器件。

背面PCB板焊接主控芯片、电容、三极管等元器件。

整套方案的核心就来自士昌鼎的这款主控芯片SCD1101，这是一款高集成协议与电源管理 SoC芯片，内置两路 Type-C 端口逻辑，可工作在 DFP/UFP/DRP 角色，并完整支持 PD3.2/AVS、PD3.1/PPS 以及 QC、UFCS、AFC、FCP/SCP 等主流快充协议，单芯片即可覆盖 1×2 场景下的双口协商与识别需求。

SCD1101芯片集成32MHz内核与多路ADC，用于VBUS/电流采样与温度监测，配合片内LED Driver、GPIO/I²C/UART等外设，便于把实时电参驱动到数码屏显示，并实现按键/指示等定制化交互。该芯片的输入范围为3–32V，提供3.3V/5V LDO，内建多重OVP/UVP/OCP/OTP/短路保护，可靠性设计完备。

面向这类一分二充电线方案，SCD1101还内置两对同步半桥驱动与两路通路管驱动，可直接驱动上/下MOS管，完成双通道的路径控制、限流与反灌抑制，并支持智能动态功率分配，为双端口同时快充提供协议到功率路径的一体化闭环。结合板上分流电阻的电流检测，这颗芯片能把协议协商、功率调度与安全保护集中到同一控制核心，有效简化中置小板的器件数量与布线复杂度。

士昌鼎SCD1101详细资料。

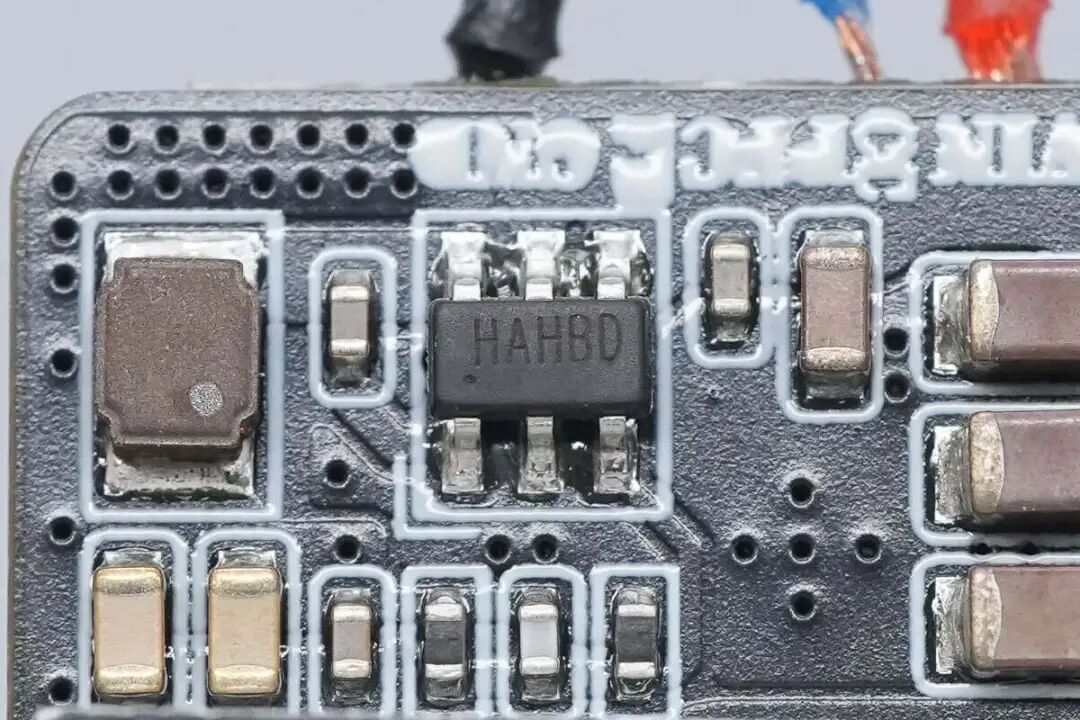

同步降压转换器来自杰华特，丝印HAHBD，实际型号JW5018，支持4.7V~40V输入电压、600mA输出电流、2MHz 开关频率，集成两个NMOS，具备负载瞬态响应和逐周期电流限制功能，支持短路保护、过温保护、热保护、过流保护输入欠压锁定等多种保护功能，采用SOT23-6封装。

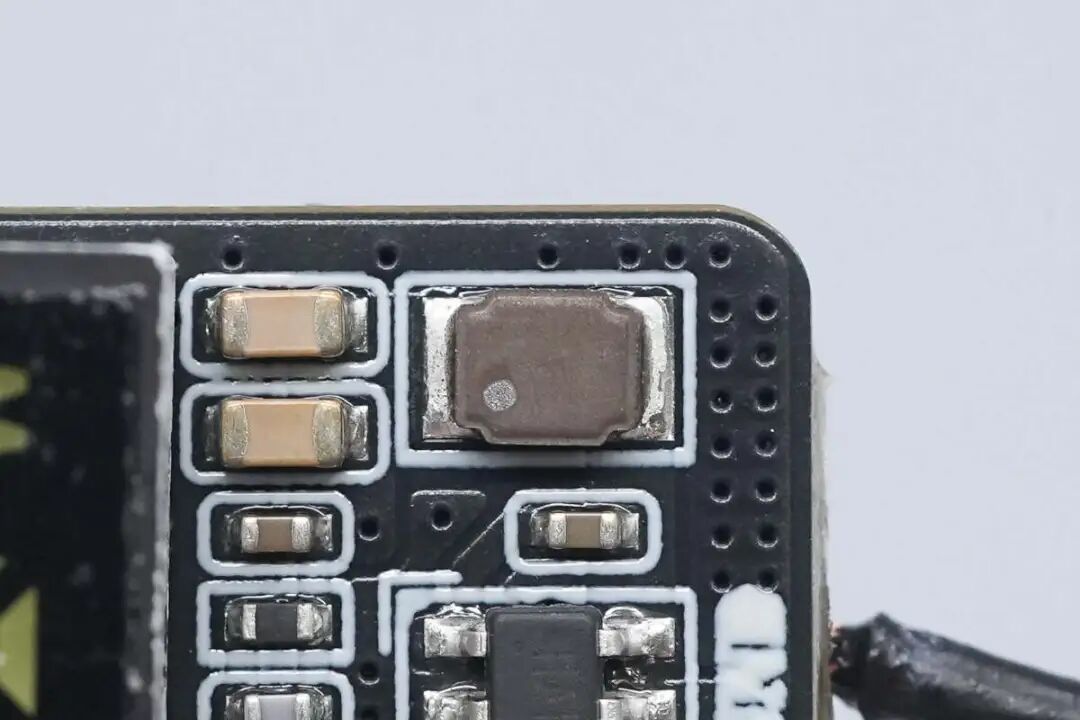

旁边的一体成型降压电感特写，来自谱罗德。

VBUS开关管来自芯控源，型号AGM405AP1，NMOS，耐压40V，导阻5.7mΩ，使用PRPAK3.3*3.3封装。

两路10μH合金电感特写。

输出滤波电容特写。

充电头网总结

士昌鼎这款面向 PD3.2 SPR AVS 场景的一分二数显快充线采用纯白高密度编织外被配合金属直筒壳体与阶梯式尾胶，三端均为 USB-C 公头，端到端实测约 115cm，整线约 43g，中置快充线全协议模块 SCD11016 三维为42.26 × 19.89 × 6.89 mm，上面焊接数显数码管用于只读电参，每路支持最高 100W 输出功率，实测通过这款方案可让 iPhone17 Pro Max 支持 36W 及以上快充，一拖二设计也让该方案适配性更强，能满足日常快充需求。

充电头网通过解析了解到，该方案模块中的主控芯片采用士昌鼎 SCD1101，将两路USB-C协商、PD3.2 AVS/PPS 与 UFCS 等协议、动态功率分配、通道限流与反灌抑制等功能集中在单芯片中；两路VBUS开关管均采用芯控源AGM405AP1，板上同步降压来自杰华特JW5018，为逻辑与数码管提供5V/3.3V 本地供电，配套一体成型降压电感。整体器件选型能在 20V/5A 的 100W 等级下实现稳态输出与良好瞬态，确保与 iPhone 17 系列顺利完成 AVS 快充握手并长时间稳定供电。
