前不久小米发布了小米17系列机型，同期还推出一系列实用与趣味兼备的配件，包含二合一磁吸无线充、车载无线充、、磁吸保护壳以及，巧妙拓展了手机的使用场景。
本期充电头网继续为大家带来小米新款车载磁吸无线充的拆解，这款产品可为小米17系列等机型提供30W无线充电，苹果iPhone系列手机最高支持7.5W，兼容主流手机满足日常多设备充电需求。
此外产品还加入了磁吸功能设计，内嵌15颗高性能钕磁铁与1颗定位磁铁，磁力精准且牢靠，单手贴取、单手秒取都很轻松，充电感应灵敏，使用更省心。全新万向球头实现 360°视角调节，使用体验进一步提升。下面我们就来看看产品的具体设计。
此前充电头网还拆解过、、等产品，欢迎查阅。
文章中出现的商品：
小米30W车载磁吸无线充开箱

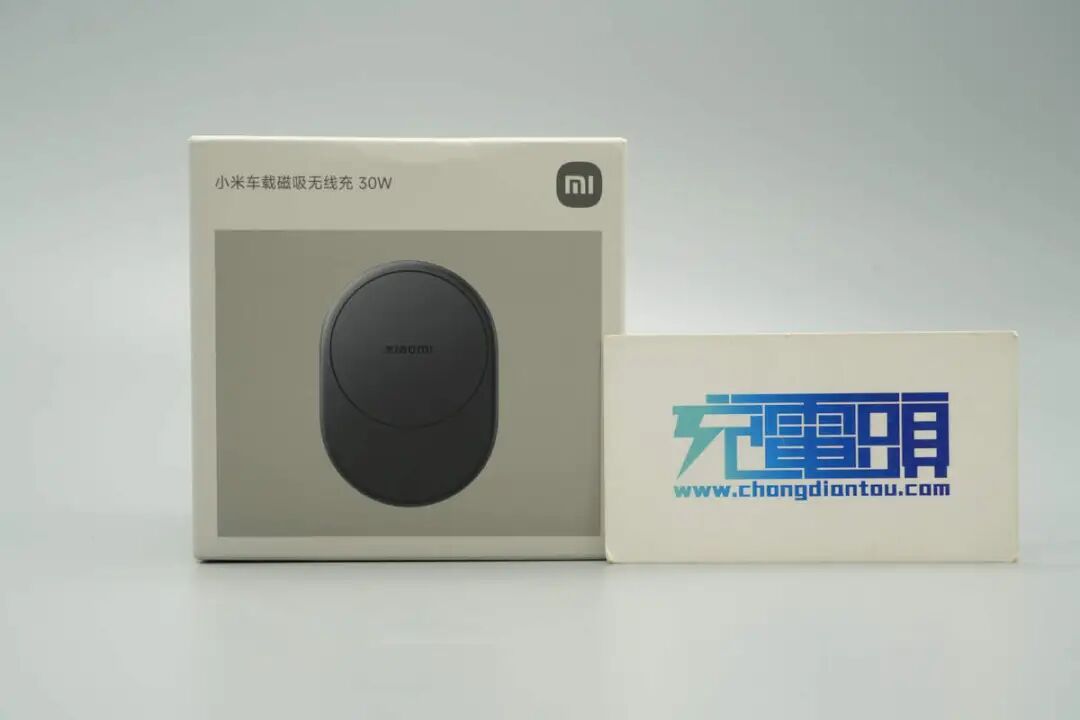

包装盒设计简洁，正面印有小米logo、产品名称以及外观图。
背面印有产品参数信息。
包装盒上参数特写，下面到产品实物展示环节再介绍。
包装内含小米30W车载磁吸无线充、数据线以及快速入门指南。
附带数据线为3A USB-C to USB-C线，编织线设计更加耐脏耐用。

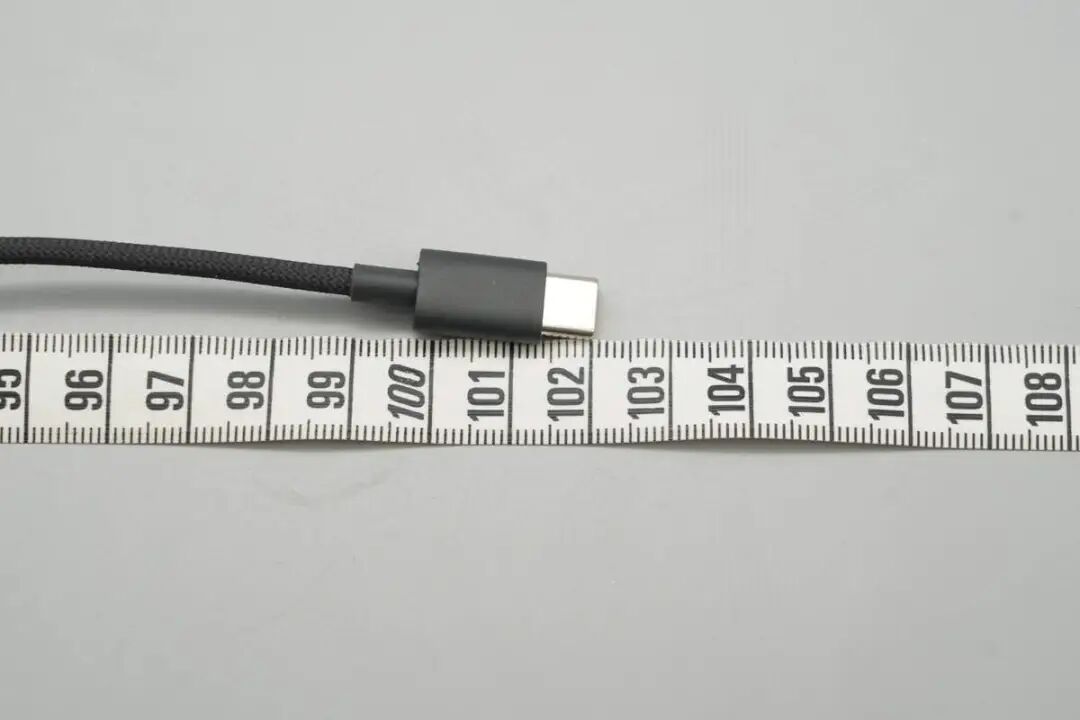

测得数据线长度约为102cm。

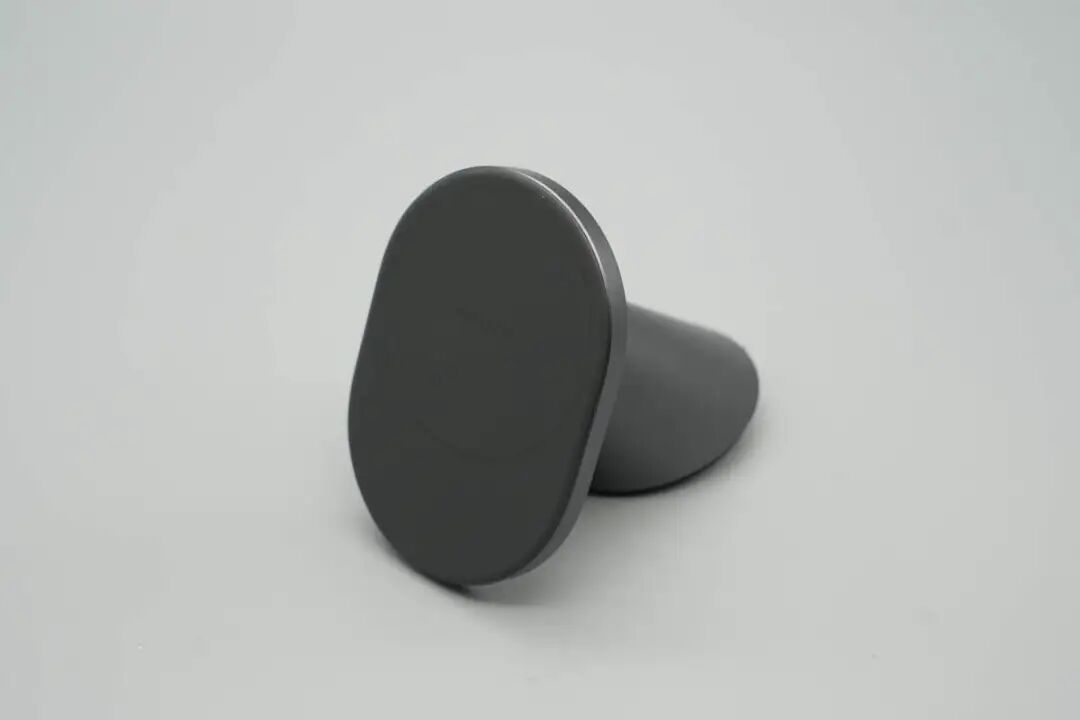

小米30W车载磁吸无线充有磁吸充电板、球头夹以及马蹄壳三部分组成，外壳采用PC阻燃防火材质。
磁吸充电板正面覆盖硅胶材质，亲肤质感提升摩擦力，搭配内部磁铁环，可以更好吸附稳定手机。
对应无线充区域做了圆环提示设计，中心还设计有Xiaomi。
充电板侧身、背面以及马蹄壳表面均喷涂银灰色金属漆提升质感。
机身背面印有产品参数信息。

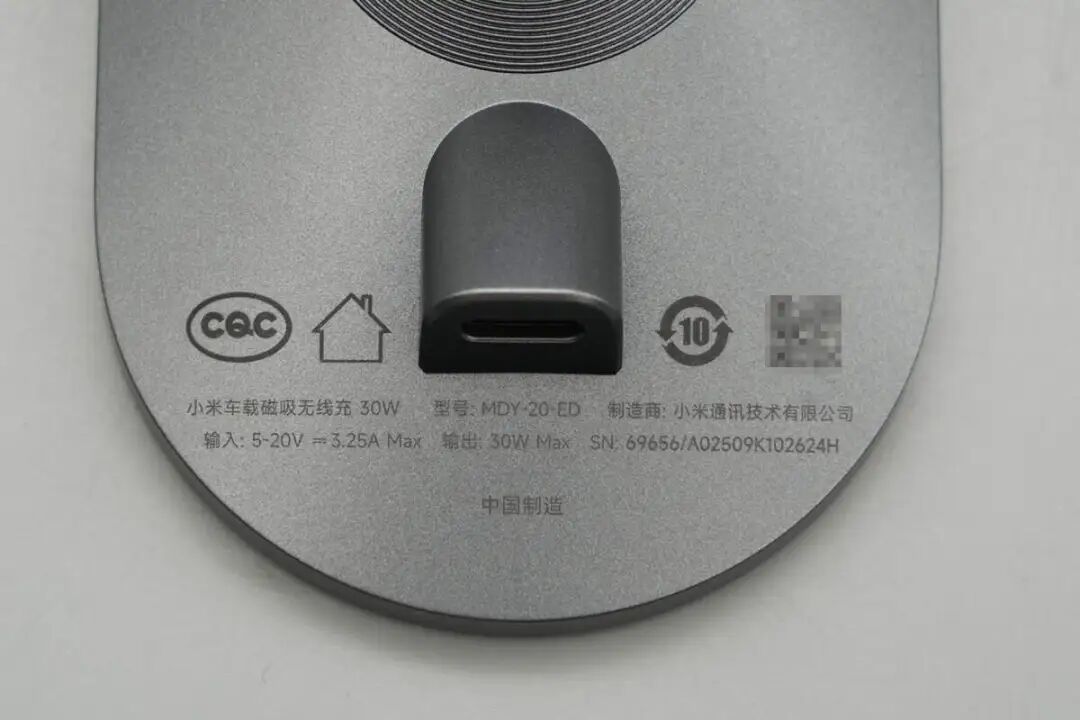

产品参数特写
型号：MDY-20-ED
输入：5-20V3.25A Max
输出：30W Max
制造商：小米通讯技术有限公司
产品通过了CQC认证。
此外背面还配置有USB-C供电接口。
球头夹球头采用金属材质，保证强度不折断。
小米30W车载磁吸无线充支持底座粘贴和固定夹安插两种安装方式，马蹄壳底部贴纸上印有粘贴安装相关注意事项。
粘贴底座以及球头夹一览。

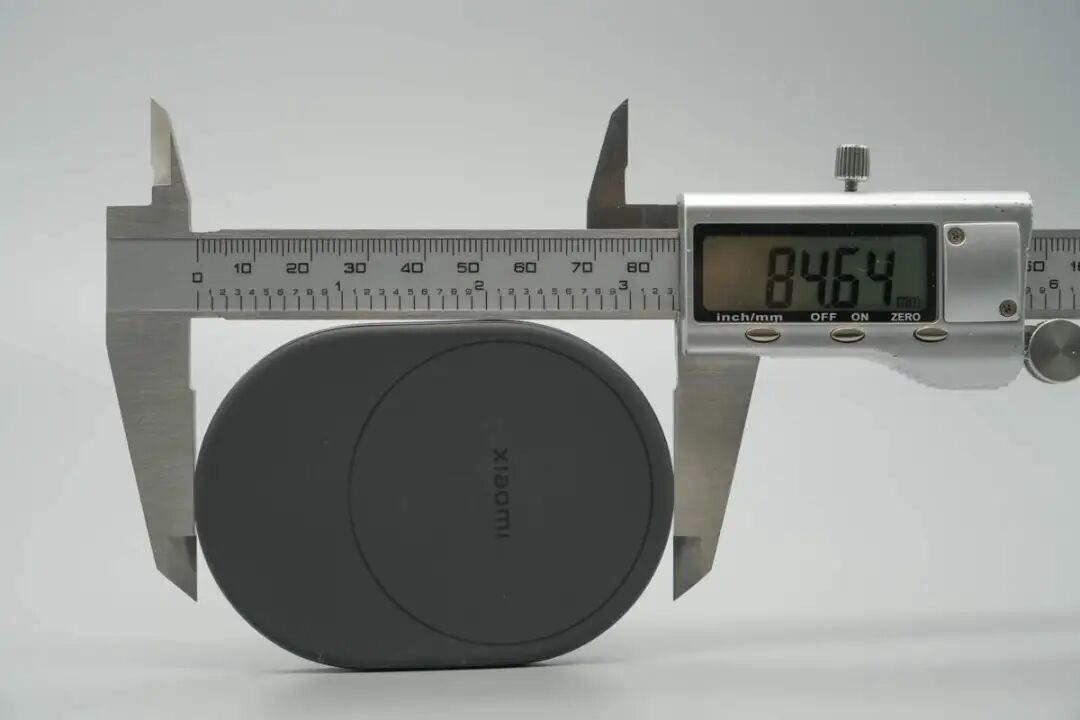

实测磁吸充电板机身长度为84.64mm。
宽度为61.09mm。
机身厚度约为18.86mm。
产品拿在手上的大小直观感受。
另外测得产品重量约为127g。
小米17 Pro Max实机模拟使用场景一览。
给小米这款车载磁吸无线充供电，手机成功开启30W无线快充。

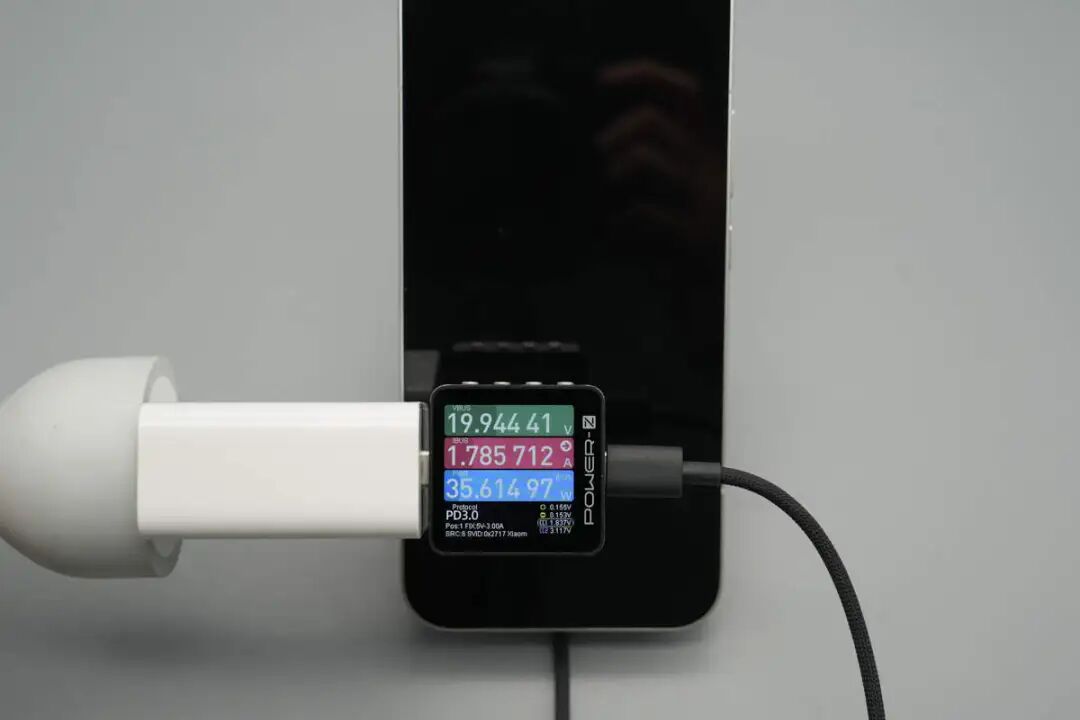

当无线充电功率爬升到稳定状态，测得充电器输出功率约为35.61W。
小米30W车载磁吸无线充拆解
将磁吸充电板正面盖板拆下，盖板内侧固定有一颗长条磁铁。
内部磁铁环打胶水固定，PCB板使用螺丝进行固定，同时板面贴有绝缘胶带。
无线充电线圈与PCB板锡焊，焊点饱满。
无线充电线圈下方设有一块金属散热板，使用螺丝进行固定。
将充电板内部部件全部取出。
USB-C接口母座通过排线连接到PCB板背面。
接口母座外套钢套点焊加固保护。
排线与PCB板锡焊处特写。
PCB板正面无线充电路覆盖屏蔽罩。
将屏蔽罩拆掉，区域内设有无线充电芯片、NPO谐振电容等器件。
无线充电芯片来自易冲半导体，型号CPS8610，是一颗高集成的无线充电发射芯片，芯片内置快充协议，支持快充取电，支持控制外部升压电路为无线充电功率级供电，并支持外接安全芯片。芯片内部集成无线充电功率管，外围元件精简，采用FCQFN封装。
20mΩ电流取样电阻特写。
用于反接保护的二极管丝印S56F。
NPO谐振电容特写。
无线充电线圈特写，采用利兹线绕制。
磁铁环与金属板特写。
全部拆解一览，来张全家福。
充电头网拆解总结

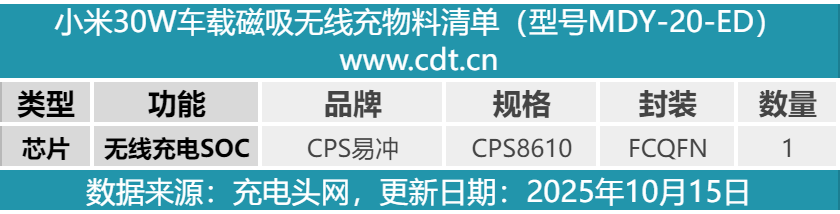

最后附上小米30W车载磁吸无线充的核心器件清单，方便大家查阅。
小米新款车载磁吸无线充延续一贯简约风格设计，但细节很到位，产品支持底座粘贴和固定夹安插两种安装方式，全新万向球头实现360°视角调节，适配不同驾驶坐姿，充电、观看、操作都顺手。亲肤硅胶磁吸面不易沾灰，深空灰底座低调百搭。
性能方面支持最高30W无线充电，给小米17系列新机使用能将性能完全释放，磁吸功能的加入，搭配小米磁吸保护壳更是拓展了其实用性，此外给苹果iPhone机型使用也不错。产品内置八重安全保护技术，全方位守护车内用电安全，让行车充电更安心。
充电头网通过拆解了解到，产品内部设计相对也比较简单，使用了易冲半导体CPS8610无线充电SOC方案，超高集成度，一颗即可实现对产品核心功能设计支持，对降低产品设计难度、系统成本以及实现小型化设计很有帮助。此外无线充电路覆盖屏蔽罩，接口母座外套钢套以及磁铁环等打胶水加固，做工细节讲究。
